Арматура для бачка унитаза с нижней подводкой как установить

Содержание:

Популярные модели конструкций
Способы монтажа и подключения
Основные элементы унитаза
- Последовательность операций по установке конструкционных элементов
Особенности регулировки арматуры
- Протекает бачок: меры, устраняющие эту проблему
Этапы работ
Возможные неполадки
Ремонт системы слива унитаза
Установка и настройка арматуры
- Монтаж арматуры бачка унитаза
- Регулировка арматуры
Как заменить арматуру унитаза

Способы монтажа и подключения

Установка арматуры для бачка унитаза с нижней и боковой подводкой

Последовательность установки нового комплекта арматуры в бак унитаза для старых и новых моделей схожа и состоит в следующем:

Подготовительный этап. Перекрыть кран подачи воды на стояке. Из емкости слить всю жидкость. Отсоединить шланг подачи воды (он может быть расположен снизу или сбоку). Демонтаж старой системы. Отсоединить бак, для чего открутить гайки, находящиеся под полкой унитаза. Бак разместить на горизонтальной поверхности. В нижней его части, которая соединяется с унитазом, навинчена пластиковая гайка, удерживающая внутри бачка сливной механизм. Ее необходимо открутить, после чего старая арматура свободно вынимается. Бачок вымыть, очистить от мелкого осадка и ржавчины, протереть насухо. Осмотреть его для выявления трещин или сколов на отверстиях. Монтаж новой системы. Собрать новую арматуру в обратной последовательности. Сначала установить стойку сливного механизма. Для этого с него свинчивается пластиковая гайка, затем на патрубок надевается резиновая прокладка. Все устройство поместить внутрь бачка, завести в сливное отверстие и закрепить пластиковой гайкой. Ее нужно закрутить до упора руками, затем чуть подтянуть ключом

На этом этапе необходимо соблюдать осторожность: перетягивать гайку нельзя, иначе пластик может лопнуть. Подсоединение бака к унитазу

На чаше унитаза осталось уплотнительное кольцо от старой арматуры. Его можно выбросить. Место соединения очистить от грязных потеков и ржавчины, протереть насухо. Зафиксировать новое герметизирующее уплотнительное кольцо. Внутрь бака установить крепежные болты, продублированные резиновыми прокладками. Бачок смонтировать на полку унитаза, выровнять. На болты накрутить шайбы и гайки, после чего с помощью ключа затянуть крепление. Делать это необходимо постепенно и поочередно, совершая несколько оборотов с каждой стороны. Регулировка. Высота сливных бачков бывает разной, поэтому в конструкции арматуры предусмотрена возможность самостоятельной установки требуемой высоты. Также необходимо отрегулировать поплавок заливной арматуры таким образом, чтобы уровень набранной воды в баке был ниже верхней части переливной трубки примерно на 2 см. Если устанавливаемая арматура двухкнопочная и слив осуществляется в двух режимах, необходимо установить переключатель экономичного слива на желаемую отметку (обычно этот объем составляет 3 литра). Подключение воды. В заливное отверстие бачка установить металлический или пластиковый патрубок для подачи воды, закрепить специальными гайками. Внутренняя гайка дублируется резиновой прокладкой. К внешнему входному отверстию патрубка подключить гибкий шланг, который соединен с водопроводом. Пустить воду, повернув вентиль на водопроводной трубе, убедиться в исправности сливного и запорного механизмов арматуры. Проверить, герметично ли соединение гибкого шланга и входного патрубка, а также соединение бачка с чашей унитаза. Установить на бачок крышку и кнопку (либо ручку).

Основные элементы унитаза

Как правильно выбрать арматуру для унитаза с нижней подводкой?

Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.

Сливной бачок из нескольких компонентов:

запорная арматура;
отверстие спускное;
переливная трубка;
сливной механизм;
крышка клапана, снабженная резинкой.

Арматура для бачка с боковой подводкой воды

Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.

Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.

Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:

спускной рычаг;
сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.

Последовательность операций по установке конструкционных элементов

Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.

Сливная арматура бачка

Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.

Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.

Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.

Установка арматуры в сливном бачке

Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.

Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.

Особенности регулировки арматуры

Арматура для сливного бачка

После приобретения готового комплекта установка на место унитаза и бачка особых проблем не вызывает, но иногда возникают ситуации, требующие применения приемов настройки арматуры.

Механизм спуска воды в бачке

Установка высоты, оптимальной для эффективной работы сливного клапана:

освобождается тяга от переливной трубы;
отжимается осторожно фиксатор стакана;
до нужной высоты перемещается стойка в вертикальном направлении.

Нормирование уровня воды:

перемещается по направляющей стакан в нужном направлении и фиксируется с таким расчетом, чтобы от его верхней поверхности до кромки бачка вверху оставалось минимум 45 мм.
проверяется положение переливной трубки и при необходимости она устанавливается на 2,0 см выше плоскости воды при максимальном наполнении бачка и ниже на 7,0 см верхней поверхности стойки.

Настройка интенсивности смыва предполагает перемещение поплавка или заслонки. Для снижения потребления воды арматура бачка для унитаза подвергается несложным манипуляциям. Можно слегка изогнуть рычаг, если он латунный. Степень кривизны отслеживается по положению поплавка. У современных пластиковых разновидностей запорных элементов регулируется фиксирующая трещотка или крепежный винт.

Протекает бачок: меры, устраняющие эту проблему

Появление раздражающего слух непрерывного монотонного журчания с визуальным обнаружением протекания воды через перелив говорит о том, нужно срочно предпринять меры, аналогичные приемам настройки уменьшенного смыва. Если эти действия не помогли, то причиной неисправности является износ груши.

Можно попытаться привязать гайки, чугунную муфту, чтобы придать дополнительный вес, способствующий плотному прилеганию груши к закрываемому отверстию. Самым надежным в этой ситуации станет ее замена. К приобретению новой груши следует отнестись серьезно, так как в ассортименте магазинов наличествуют разные формы и габариты этого изделия. Для большей уверенности целесообразно для сравнения взять старую деталь с собой на рынок или в специализированный салон.

Обнаружив подтеки, есть смысл спокойно установить, в каком состоянии находится арматура бачка унитаза, так как иногда достаточно, сняв крышку, поправить перекосившийся запорный клапан или поплавок. Конденсат под бачком становится сигналом для замены большой прокладки, установленной между ним и полкой унитаза. Откручиваются гайки, снимается бачок, очищаются металлической щеткой следы ржавчины на всех поверхностях. На протертую досуха плоскость фиксируется новая прокладка и собирается вся конструкция.

Этапы работ

Установка сливной арматуры бачка начинается с ее покупки. Лучше когда арматура покупается в комплекте с унитазом. Итак, если вы покупаете унитаз от определенной фирмы, то он должен быть укомплектован запорной арматурой для бачка такой же фирмы

Почему это важно?

Одна из причин заключается в том, что запорная арматура одной фирмы будет полностью рассчитана по размеру и объему купленного сливного бачка. Это позволит не выполнять регулировку поплавка.

Теперь рассмотрим процессы ее монтажа.

Подготовка

Когда входной штуцер установлен, на него накручивается раструб соединительного шланга. В некоторых случаях входной штуцер сделан из пластмассы, тогда требуется использовать резиновое кольцо в целях уплотнения. Для безопасности металлический штуцер необходимо уплотнить ФУМ лентой. После, остается только подключить поплавок. Для этого используются системы рычагов и направляющих.

Установка сливной системы

Над штуцером смывной трубы устанавливается вертикальная труба запорного клапана. Этот клапан соединяется со спусковым рычагом при помощи сливной тяги. Затем необходимо установить над рычагом кнопку спуска. Эта кнопка устанавливается на крышке бачка, поэтому необходимо точно установить рычаг, который управляет вертикальной тягой.

Существует другой вариант сливной системы, когда вместо вертикального клапана имеется простой лючок, который закрепляется к контргайке штуцера смывной трубы. В данном варианте установка выполняется иначе. К лючку добавляется вертикальная стойка. В ее верхней части закрепляется рычажная пара, которая называется коромысло. С лючком коромысло связывается цепочкой из пластмассы. После к концу коромысла необходимо закрепить тягу кнопки слива.

В таком варианте, сливной узел работает по следующему принципу. При нажатии на кнопку один край коромысла опускается, второй соответственно поднимается. Пластмассовая цепочка крепится к той стороне, которая поднимается. Коромысло натягивает цепочку и открывается сливной лючок.

Ввод в эксплуатацию

Теперь необходимо отрегулировать арматуру сливного бачка. Для этого наполните бачок водой, при этом не закрывайте его крышкой.

Также важно настроить высоту арматуры, а именно поплавка. Это можно сделать, внеся коррективы в узел, который соединяет поплавок с подающим клапаном

В самом удачном варианте бачок должен заполниться в течение нескольких минут. Уровень всплытия поплавка должен останавливать поступление воды на расстоянии 70 мм от края бачка.

Возможные неполадки

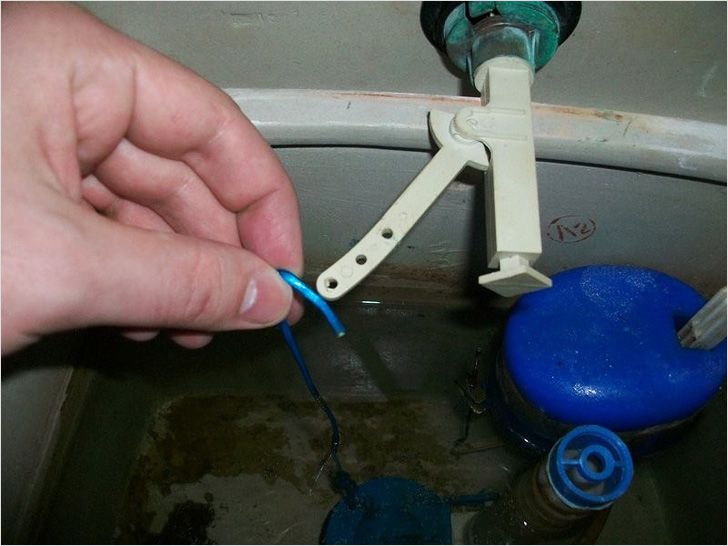

Если вода регулярно набирается в баке, то механический клапан требует замены. Когда деформируется рычаг поплавка, попытайтесь его выровнять, если не получится, замените. Если возникают проблемы с поплавком, значит этот дефект происходит от потери герметичности, так как внутрь набирается вода и поплавок перестает выполнять свою работу.

Если вода протекает внизу сливного бачка, то причина этой поломки в трещине или сгнили болты. Для того чтобы этой проблемы не было, поменяйте их. Такая процедура потребует редактирования устарелых крепежей и чистки мест посадки, затем установите новые болты. При выборе болтов берите латунные или бронзовые – им не грозит образование ржавчины.

Когда вода стекает струей в унитаз, следует обратить внимание на мембрану. Снимите сифон и поменяйте ее

Зачастую такая ситуация происходит, когда сбивается регулировка поплавка. Рычаг не до конца перекрывает воду, и она попадает в унитаз через переливную трубку. Эту проблему можно устранить отрегулировавши поплавок. Когда вы правильно отрегулируете систему, она будет перекрывать клапан при уровне воды 1–2 см.

Если течет из боковой подводки, то скорей всего проблема в шланге. Когда вода почти не набирается или этот процесс происходит медленно, срок действия механизма впускного клапана подошел к концу. В первом случае нужно заменить клапан, во втором требуется открутить шланг и попытаться прочистить. Это, конечно, не всегда удается, так как возможно попадание мусора, например, при ремонте. В таких случаях чаще всего его меняют.

Ремонт системы слива унитаза

Система слива воды унитаза одно из немногих устройств, надежность которого практически не зависит от цены. Более того, дешёвые простенькие модели нередко работают дольше.

Тем не менее, со временем даже эти надежные устройства выходят из строя, и вода начинает подтекать, либо, что бывает реже, не поступает в бачок.

Причины поломок и необходимости ремонта системы слива унитаза разные. Из основных:

Деформация элементов механизма из-за старения пластика.
Ржавление и окисление металлических деталей (при наличии).
Известковый налет. Постепенно нарастая, он начинает препятствовать работе деталей, снижать герметичность примыкания пробок и прокладок, забивает отверстия подачи воды.
Механическая поломка детали в связи с «усталостью» материала или случайным её повреждением при установке, обслуживании или регулировке.

Многие проблемы со сливом унитаза устраняются чисткой и регулировкой механизмов

Нередко поломка происходит в новом или относительно новом механизме. Такое бывает — при установке или регулировке сломался шток, рычаг, лопнуло крепление.

Увы, но выполнить полноценный ремонт системы слива унитаза получится вряд-ли. Лучше всего приобрести точно такой же механизм, заменить поломанную деталь, а остальные припрятать на будущее.

Заменить новым лучше всего и устройство, которое проработало лет восемь и больше, не вникая особо, что там сломалось.

Связываться с ремонтом в этом случае имеет смысл, если приобрести новый механизм в ближайшее время не получится, или под рукой есть похожий.

В подающем кране течь может быть вызвана износом мембраны. Попробуйте просто перевернуть ее другой стороной. Некоторые модели (обычно рычажные) такое допускают.

Если же возраст механизма три-пять лет, явных механических поломок не наблюдается, устранить проблему обычно несложно.

Иногда достаточно опустить поплавок подачи воды, подтянуть гайки, поставить на место перекосившийся рычажок.

Иногда достаточно немного подтянуть гайку или подрегулировать поплавок сливной системы унитаза, чтобы устранить течь

Если поверхностная регулировка не помогла, снимаем и разбираем проблемный узел

Протираем детали от грязи, осторожно очищаем от известковых отложений все детали

Особое внимание уделяем клапанам и гнездам, куда они прилегают

Очищаем и проверяем, как двигаются шарниры рычагов.

Чистку и осмотр механизма желательно выполнять хотя бы раз в пару лет, независимо от того насколько хорошо он работает.

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

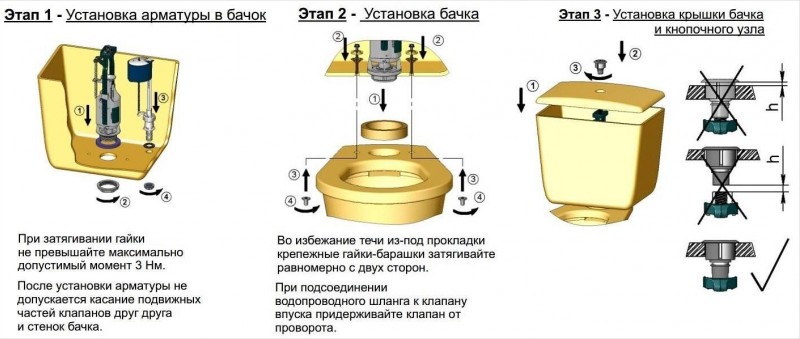

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

Поставить на сливной механизм резиновую прокладку.
Установить механизм в бачок, прикрутить пластмассовой гайкой.
На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

Установить на площадку унитаза бачок и закрепить его гайками.
Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

От трубы перелива отсоединить тягу.
Отжать фиксатор стакана.
Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

Автономная канализация
Бытовые насосы
Водосточная система
Выгребная яма
Дренаж
Канализационный колодец
Канализационные трубы
Оборудование
Подключение к канализации
Постройки
Прочистка
Сантехника
Септик

Выбор и установка подвесного биде своими руками
Как выбрать электронное биде
Выбор и установка компакт-биде
Как выбрать производителя биде
Как выбрать, установить и подключить напольное биде

Как установить и отрегулировать арматуру сливного бачка унитаза
Как подключить посудомоечную машину своими руками
Как подключить стиральную машину своими руками
Прочистка канализационных труб: бытовые рецепты и оборудование
Система отопления из полиэтиленовых труб: как создать своими руками

Как заменить арматуру унитаза

Здравствуйте уважаемые самоделкины.

Вот незадача — потёк бачок унитаза. Сколько не нажимай кнопку слива, вода из бачка продолжает течь в унитаз и никак не хочет останавливаться.

Виной тому сливной механизм или по другому арматура унитаза, и основной причиной выхода её из строя является плохое качество водопроводной водички, которой нас потчует Водоканал, и за которую мы платим не хилые денежки, поэтому будем срочно исправлять ситуацию.

Первым делом нужно определить размер катастрофы. Возможно удастся обойтись малой кровью, и очень часто это удаётся.

Дело в том, что водопроводная вода содержит различные примеси, по сути грязь, и так как вода в бачке унитаза находится в основном в режиме отстоя, то эта грязь оседает на элементах арматуры, вследствие чего она и перестаёт нормально работать.

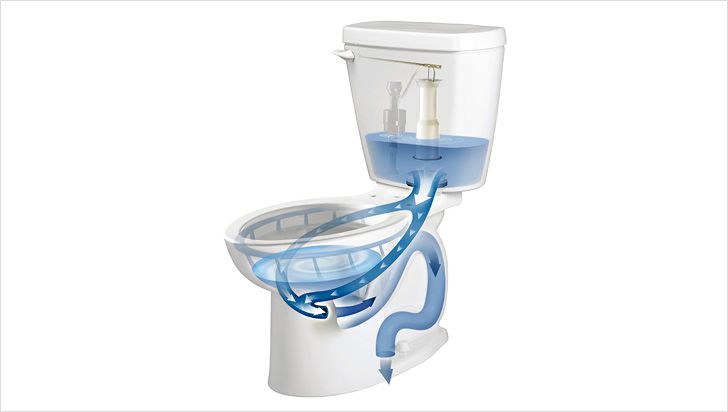

Сперва посмотрим как работает унитаз, вернее сливной бачок.

Арматура состоит из двух частей.

1. Поплавковая часть служит для подачи в бачок воды.

2. Клапанная часть служит для слива воды.

В стандартном исполнении эти две части между собой не связаны и работают каждая сама по себе.

Поплавки бывают с боковой и нижней подачей — зависит от конструкции унитаза. Боковая подача почти не применяется. Раньше в хрущёвках ставились такие унитазы.

Чтобы снять для прочистки слив и поплавок арматуры, не обязательно снимать бачок.

Слив снимается следующим образом: перекрываем подачу воды в унитаз, сливаем воду из бачка, выворачиваем кнопку слива, снимаем крышку, опускаем руку до низа бачка, охватываем механизм слива и с усилием, но не со всей дури, поворачиваем его против часовой стрелки, градусов на 20.

Вы почувствуете как механизм выйдет из зацепления, после чего его можно вынуть.

Главной причиной подтекания воды является грязе-известковый налёт, образовавшийся на клапанах. Зачастую достаточно его почистить, с резины он легко удаляется, и слив снова будет работать нормально.

Но не всегда проблема решается так легко. Верхняя часть клапана сделана из тонкой элластичной резины, и при длительной эксплуатации она теряет эластичность. В этом случае механизм придётся заменить.

Значит идём в магазин, и покупаем арматуру для унитаза.

Вот что мне нравится в унитазах — так это удивительное единодушие производителей в следовании единому стандарту, при изготовлении посадочных мест арматуры и крепежа бачков.

Почти все они взаимозаменяемы, поэтому нет необходимости искать арматуру подходящую для какой-то одной марки унитаза.

Не могу сказать того-же про золотые унитазы, так как никогда с таковыми не работал, да и их владельцы скорее всего не будут лазить по интернету в поисках инструкций по ремонту слива, а значит и читать мой сайт.

Итак, снова снимаем механизм слива, отсоединяем подводку воды, отворачиваем крепёжные гайки и снимаем бачок.

В бачке всегда остаётся немного воды, поэтому рекомендую принять меры для предотвращения возникновения лужи во время этой операции.

После снятия бачка нужно аккуратно снять прокладку между бачком и унитазом, так как в ремкомплекте её нет и она бывает разной для разных унитазов, поэтому прокладку желательно сохранить родную, чтобы потом не стереть ноги в поисках такой-же в магазинах.

Затем снимается нижняя часть сливного механизма. Поплавок можно снять, но если он работал нормально, то его можно не трогать.

Теперь старый сливной механизм можно выбросить, а новый поставить. Но тут есть пара нюансов.

Первый — это то, что нижняя часть сливного механизма не имеет жёсткой фиксации относительно центральной оси, а верхняя часть жестко и фиксированно крепится к нижней части, поэтому при затягивании большой гайки нижней части, её, эту часть, нужно повернуть так, чтобы при креплении к нему верха, он занял в бачке вот такое положение.

Второй заключается в том, что хоть все арматуры для унитазов взаимозаменяемы и универсальны, но бачки-то у всех разные, главным образом по высоте, поэтому на механизме предусмотрены три инструмента регулировки его частей.

Регулировка высоты перелива — гайка с зажимной прокладкой, а регулировка высоты кнопки и высоты подъёма клапана — клипсы.

При установке бачка, к старой прокладке желательно добавить силикон по обеим сторонам прокладки.

Всё, надеюсь теперь вам не составит труда отремонтировать или поменять протекающую арматуру унитаза.
