Регулятор

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

  Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Критерии выбора

В данный момент выпускается множество наименований регуляторов давления воды для квартир и частных домов, но их качество не всегда отвечает заявленному. Поэтому нужно знать некоторые критерии выбора устройств для защиты гидравлического оборудования от высокого напора и гидравлических ударов.

Корпус приборов выполняется из дорогих материалов, таких как нержавеющая сталь, латунь и бронза. Рекомендуется взять несколько регуляторов и сравнить их вес. Необходимо выбрать тот прибор, который тяжелее и без наплывов с заусенцами

Нужно обратить особое внимание на соединительные швы. На некачественные регуляторы часто наносят напыление

При подборе оптимального варианта регулятора необходимо учесть такие параметры, как пропускная способность – расход воды за один час (в м3) и расчетную единицу, дающую возможность снизить давление в системе. Местное сопротивление, образующееся на участке, незначительно влияет на работу всей системы водоснабжения. Настраиваемый регулятор зависит от чувствительности мембраны, а ее качество зависит от степени сжатия пружины и материала изготовления. При наличии только одной пружины предел настраивания будет один. Если производитель предусмотрел несколько пружин, отличающихся степенью жесткости, прибор будет более точно реагировать на любые перепады условий среды.

Обычно при работе редуктор образует шум вследствие кавитации, которая возникает из-за увеличения скорости напора при входе в устройство. Если проходное сечение слишком узкое, то вероятность возникновения кавитации очень большая. Поэтому при выборе регулятора необходимо узнать степень кавитации и регламентированную скорость напора. Эти значения можно посмотреть в паспорте устройства.

При покупке регулятора давления не рекомендуется:

• Покупать прибор на рынке, где все запчасти разложены на подручных настилах. Это означает, что оборудование контрафактное и довольно недорогое.
• В комплекте с изделием должен быть паспорт и сертификат качества. В обратном случае следует воздержаться от приобретения сомнительного устройства.
• Приобретать прибор, который предназначен для других условий эксплуатации.

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

   Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Реду́ктор давле́ния воды́ — прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключённое к нему бытовое оборудование. Редуктор давления представляет собой компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.

Внешний вид и схема редуктора

1. Корпус
2. Крышка
3. Фильтр-сетка
4. Пружина
5. Винт регулировочный
6. Гайка регулировочная
7. Манометр
8. Центральный суппорт
9. Поршень
10. Диафрагма
11. Тарелка поршня
12. Прижимной болт
13. Клапан
14. Прокладка клапана
15. Кольцо уплотнительное малое
16. Кольцо уплотнительное большое

Когда нужно ставить редуктор давления воды

Установить редуктор целесообразно в следующих случаях:

1. Очень маленький напор воды в системе водоснабжения. В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
2. Постоянно меняющееся давление воды. Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
3. Мощный напор воды. Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Модели редукционных клапанов

Модели РДВ Хоневелл различаются между собой техническими параметрами:

1. номинальной рабочей температурой воды,
2. максимально возможным уровнем напора на входе, диаметром подключения,
3. размерами, диапазоном регулирования давления на выходе,
4. весом материалом изготовления.

Важно! Чаще всего устройства изготавливают из латуни, стали или чугуна с покрытием из хрома или никеля.

Стабилизаторы напора воды бывают:

• Механического типа.
• Дополненными манометром.
• Мембранными.

Мембранного (автоматического) типа

Мембранные модели клапанов давления Хоневелл считаются наиболее совершенными и долговечными. Отличаются неплохой пропускной способностью, высоким КПД и возможностью долгосрочной эксплуатации без поломок. Устройства надежны и неприхотливы в работе.

Из минусов: не всем доступная стоимость прибора и сложность, возникающая в случае необходимости замены подвижных элементов, вышедших из строя по любым причинам. Предлагаем рассмотреть наиболее ходовые модели.

D06F 1/2″A

Латунная модель с возможностью присоединения манометра, рассчитана на работу при температуре не выше 40 градусов. Экономит воду, разгружает давление.

D06F 3/4″A

Прибор из латуни, с внешней резьбой, применяется исключительно для холодной воды. Используется в коммерческих, бытовых и промышленных установках.

Предназначен для минимизации уровня шума в трубах водопровода, снижает водяное давление и поддерживает его постоянный уровень с помощью клапана, оснащенного встроенным фильтром.

Рассчитан на температурный режим до 70 градусов. Изготовлен из латуни, дополнен резьбой для монтажа манометра.

Механического типа

Поршневые клапаны Хоневелл считаются простейшими в своем классе, отличаются ценовой доступностью.

Главный элемент устройства – поршень с пружинами, влияющий на размеры проходного сечения водопроводных труб. Благодаря механическому редуктору вода на выходе показывает давление уровнем от 1 до 5 атмосфер.

Из минусов поршневого РДВ выделяют чувствительность к наличию примесей в воде магистралей бытового и промышленного назначения и подверженность износу подвижных деталей.

Предлагаем рассмотреть типичные модели механических клапанов давления Хоневелл.

D04FM 1/2″A

Прибор изготовлен из латуни, подобно фильтру, выполняет грубую очистку воды. Работает на разгрузку давления в трубах. Рабочий температурный диапазон – до 80 градусов.

D04FM 3/4″A

Никелированная латунная модель считается простейшей, применяется для холодного и горячего водоснабжения, весит 330 гр. Устройство уменьшает расход и затраты, поддерживает стабильный уровень давления в трубах, снижает шумы.

 Honeywell d06f-1a — РДВ, дополненный манометром

Изготовлен из латуни с напылением никеля, предназначен для работы в холодной воде. Предназначен для стабилизации уровня давления в системе. Имеет выход под манометр.

Востребованы также устройства с присоединительными размерами 1/4, 1 и 2. Все модели редукторов Ханивелл сертифицированы в России. Большинство из них имеет небольшой вес и размер, что дает возможность монтировать их в ограниченных пространствах.

Производители

Среди ведущих производителей редукторов преобладают итальянские фирмы. Они традиционно славятся среди изготовителей подобной продукции. Однако, не менее известны российская компания Valtec или американская Honeywell.

Для более наглядного сравнения продукции разных производителей составим таблицу:

Бренд	Давление (макс)	Температура (макс)	Пределы настройки (Бар)	Манометр	Тип регулировки
Valtec	16 Ат	40° — 70°	1,5-6	Есть	Ручка
Honeywell	25 Ат	40° — 70°	1,5-6	Есть	Ручка
Watts	10 Ат	30°	1-6	Есть	Ручка
Herz	10 Ат	40°	1-6	Есть	Ручка
Caleffi	10 Ат	80°	1-6	Есть	Ручка
Giacomini	16 Ат	130°	1-5,5	Есть	Ручка

Рассматривая таблицу, можно увидеть, что параметры всех бытовых устройств более-менее схожи. Отличаются лишь максимальная температура и рабочее давление. Это облегчает пользователям проблему выбора подходящего устройства.

Лучшие модели редукторов для системы водоснабжения

В настоящее время на рынке регуляторов давления представлен большой выбор устройств, отличающихся по техническим характеристикам, стоимости и компании их выпускающей (бренду производителя).

Наибольшей популярностью среди пользователей пользуются модели следующих компаний.

Корпорации «Honeywell» (США)

В линейке товаров из группы редукторов давления представлены несколько серий подобных устройств, такие как: серия D04FM и D06F, D06FN, D06FН.

Серия D04FM – это регуляторы бытового использования. Корпус выполнен из латуни с резьбовым соединением для включения в водопроводную сеть, диаметром 1/2″ и 3/4″. В моделях предусмотрен патрубок для установки манометра. Прибор может работать в водопроводных сетях, трубопроводах со сжатым воздухом и азотом. Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 16 бар;
• регулировка давления – от 1,5 до 6,0 бар;
• количество ступеней очистки – 1.

Это эконом-вариант устройство.

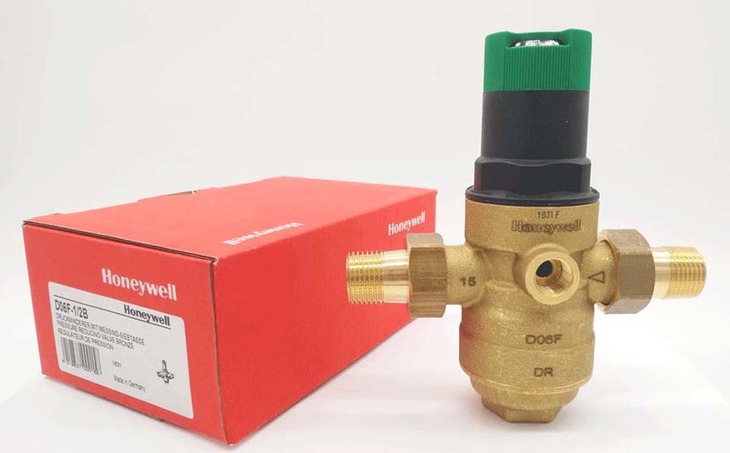

Серия D06F – устройства бытового применения. Корпус выполнен из латуни с резьбовым соединением, в конструкции предусмотрен сетчатый фильтр и диафрагма армированная волокном. Модели выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

• температура рабочей среды – до 40 °С;
• максимальное давление 16 бар;
• регулировка давления – от 1,5 до 6,0 бар;
• количество ступеней очистки – 1.

Серии D06FН и D06FN могут применяться в сетях бытового, промышленного и коммерческого назначения, в водопроводных сетях и в сетях с прочими неагрессивными жидкостями, а также со сжатым воздухом и азотом. Модели данной серии оснащены ручкой для регулировки давления, а также встроенным фильтром. Приборы выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 25 бар;
• регулировка давления – от 1,5 до 12,0 бар, для серии D06FН и 0,5 – 2,0 – для серии D06FN;
• количество ступеней очистки – 1.

Продукция корпорации «Honeywell» выпускается в разных странах мира и отвечает всем требованиям, предъявляемым к ней. Редуктор давления воды «Honeywell» – это надежность и безопасная эксплуатации на весь период использования.

Модель РД-15

Выпускает целый ряд производителей в России. Это бюджетный вариант подобных изделий, который достаточно широко используется пользователями при установке во внутриквартирных сетях. Основные технические характеристики модели:

• диаметр – 1/2″;
• рабочее давление – 1,0 бар;
• предел регулировки давления – 40,0%;
• максимальное давление – 4,0 бар.

Модель мембранного типа, корпус выполнен из латуни. Неприхотливая в эксплуатации, одним из достоинств является низкая стоимость.

Компании «FAR Rubinetterie S.p.A» (Италия).

В линейке товаров, выпускаемых компанией, представлена широкая группа регуляторов для систем водоснабжения, выполненных из латуни и хромированной стали. Модели выполняются с внутренним и наружным резьбовым соединением диаметром 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ и 2″. Некоторые модели оснащены манометром. Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 25 бар;
• регулировка давления – от 1,0 до 6,0 бар.

Редукторы давления воды «FAR» – это оптимальное соотношение цены и качества.

Группы компаний «VALTEC» (Италия-Россия).

Среди товаров группы «регуляторы давления воды», представлены модели поршневого и мембранного типа, оснащенные манометром и без него, а также со встроенным фильтром.

Модели выпускаются с различным условным проходом и техническими характеристиками. Регуляторы давления VALTEC получили достаточно широкое распространение в России и странах СНГ благодаря своей надежности и хорошим эксплуатационным показателям.

Преимущества и недостатки регуляторов Валтек

Продукция итальянского бренда создана специально для российского рынка. Среди ее преимуществ:

1. Соответствие государственным стандартам.
2. Гарантия на все изделия.
3. Широкий модельный ряд.
4. Официальные дистрибьюторы в России.
5. Стабильная работа регулирующих устройств.
6. Низкая цена.

Если изучить отзывы о редукторах Valtec, то большинство из них будут положительными. В целом свои функции они выполняют, занимают мало места, недорого стоят.

Наиболее частые жалобы на регуляторы с манометром:

• не держит давление в статике, работает только в динамике, то есть при открытом кране;
• иногда при включении нагрузки начинает гудеть, а стрелка манометра дребезжит и просаживается.

В случае поломки или обнаружения дефекта производитель рекомендует обратиться к продавцу или поставщику товара с составленной в письменном виде претензией и приложенными к ней документами. Если есть вопросы по продукции, то можно позвонить по горячей линии.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Требования к подключению сантехнического и бытового оборудования.

Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.

Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.

Что это такое?

Редуктор (иногда его называют регулятором) давления воды — это устройство, предназначенное для стабилизации и нормализации давления в системах холодного и горячего водоснабжения.

Внешне — это небольшой элемент в форме крестовины, несколько напоминающий тройник или шаровый кран.

Он оснащен регулировочным винтом, а некоторые модели имеют манометр для визуального контроля режима работы.

Важно! Установка редуктора позволяет выровнять и стабилизировать давление воды, исключить гидроудары и резкие перепады. Это обеспечивает номинальный режим работы бытовой техники, защищает гибкую подводку от разрыва при возникновении гидроударов.
