Редуктор газовый. устройство. принцип действия. схема работы. применение. настройка, регулировка давления

Применение газовых редукторов

Редукторы применяются там, где нужно понизить избыточное входное давление и стабилизировать выходное. В быту мы встречаем их в системах автономного газового снабжения (это относится как к стационарным системам, так и к обыкновенным газовым баллонам), так как сжиженный газ, чтобы оставаться жидким, должен находиться под давлением около 15 бар, а бытовые приборы работают при давлении 36 мбар, 20 мбар, или даже 10 мбар.

Редукторы входят в состав газового оборудования автомобиля, так как там тоже используется сжиженный газ, давление которого перед подачей в двигатель нужно снизить и стабилизировать.

Мощные редукторы применяются для отвода природного газа от магистральных трубопроводов в газовые сети населенных пунктов, так как в магистральных сетях давление газа намного выше, чем это допустимо для бытовых потребителей.

Редукторы или более совершенные устройства (клапаны пропорциональной подачи газа) используются на входе газа в отопительное и сварочное оборудование.

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

• запорная пружина;
• мембрана, реагирующая на давление смеси;
• редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

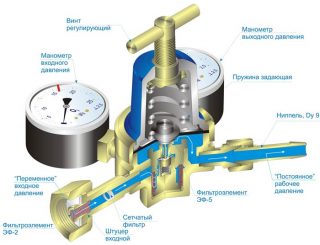

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

• штуцер, обеспечивающий подачу газовой смеси;
• манометр – указывает на давление в емкости;
• обратная пружина, перекрывающая клапан;
• ячейка для сжиженного газа;
• клапан – от его смещения зависит объем выходящего газа;
• предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
• выходной манометр – указывает на рабочее давление;
• ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
• регулирующий винт – он регламентирует смещение мембраны;
• запорная пружина;
• мембрана – гибкая пластинка, отворяющая клапан;
• штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту
Какой редуктор безопаснее? Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

• редукторы для горючих газов – водорода, метана, пропана, смесей;
• для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

• Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
• Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
• Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
• Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

• ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
• GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

https://youtube.com/watch?v=eXophZ3QC3M

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — заводом «Нева»:

Технические характеристики редукторов

• Вес 0,34 кг.
• Длина × ширина × высота 135 × 105 × 96мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление 3 кг/см3.
• Максимальный расход газа, 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

• Пропановый редуктор в сборе.
• Технический паспорт.
• Ниппель под рукав 6,3 или 9 мм.
• Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

Меры безопасности при работе с пропановым редуктором БПО 5-2

• Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
• Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
• Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
• При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.

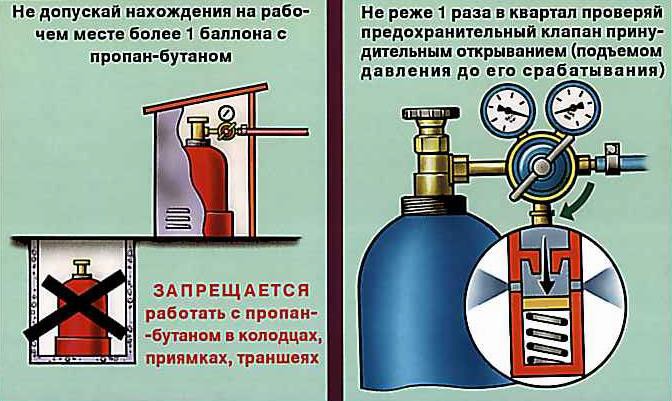

Правила для работы с пропановым баллоном

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

• Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
• Не вносить в зону работы другие легковоспламеняющиеся вещества.
• Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
• Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше.

Каждый раз перед началом эксплуатации необходимо осмотреть пропановый  редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене.

Правила эксплуатация пропанового редуктора

Если стрелка манометра  не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене.

Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.

Обзор моделей редукторов Ловато

Lovato — старейшая компания, специализирующая на выпуске ГБО. Это семейная итальянская фирма, которая взяла на вооружение принцип «бережливого производства», когда каждая деталь делается с минимумом потерь, с высочайшим качеством и исключает появление брака. Именно поэтому цена на редуктор ГБО Ловато может быть ниже аналогов, но выше по качественным характеристикам. Разъемы диагностического кабеля к ГБО Ловато являются универсальными, ремкомплекты газового редуктора Ловато можно приобрести в любом городе.

Модельный ряд редукторов данной фирмы представлен следующей продукцией для двигателей с инжекторами и карбюраторами, для разных температурных режимов.

Современные редукторы для пропановых ГБО

Современные редукторы для пропановых ГБО от Ловато — по компактности и надежности практически нет аналогов. Устройства находятся в ряду самых востребованных:

1. Lpg/gpl редуктор Lovato rgj-2L. ставят на авто с 4-мя цилиндрами, для пропановых систем. Подключают в газобаллонные комплекты четвёртого поколения, и даже в системы 5-й генерации. Обладает наилучшими по своему классу характеристиками по стабильному уровню давления газового топлива. Это один из видов одноступенчатого прибора. Редуктор ГБО 4 поколения Lovato оснащён электромагнитным клапаном и устройством для очищения газовой смеси при пониженной температуре. Встроен температурный датчик RGJ 421053. По габаритам очень компактный. Замена ремкомплекта не составит труда.
2. Lovato Easy Fast RGJ uhp сделан специально для мощных 6-8 цилиндровых авто. Конструкторы позаботились о том, чтобы использовать его в условиях холодных зим. Упор в конструкции прибора Lovato Easy фаст RGJ hp сделан на мощностные характеристики и хороший теплообмен. Оснащён электромагнитным клапаном и большим газовым фильтром. По габаритам также достаточно массивный. Дорабатывать ничего не требуется, справляется со своими функциями самостоятельно.
3. Lovato RGJ-rgj-2l DD великолепно работает зимой, при плохом качестве газа, предназначен для моторов до 100 квт. Автомобильный редуктор одноступенчатой конструкции, имеет двойную мембрану (собственная разработка Lovato) для систем с последовательным впрыском пропан-бутановой смеси. Имеет электромагнитный клапан и увеличенный фильтр.

Для метановых ГБО

Продукция Ловато для метановых ГБО производится строго в соответствии с европейскими нормами и Российским Техническим регламентом:

1. Редуктор RMJ с двухступенчатой схемой для подключения в моторы с последовательным впрыском метана. Между первым и вторым барьером понижения давления имеется электронный клапан, а также входной фильтр. Давление метана выравнивается посредством декомпрессии двигателя.
2. Lovato RMJ-3.2S — для метановых ГБО и двигателей с последовательным впрыском. Имеет электрический запорный клапан с фильтром, а также манометром, показывающим, сколько метана осталось в баллоне. Автоматически выравнивает давление газа.

Электронные редукторы Lovato 2-го поколения

Особой востребованностью у российских автовладельцев пользуются редукторы Ловато 2-го поколения. Это надёжные устройства, которые могут прослужить без переборки до 2-3 лет. Переборка газового редуктора Ловато, как правило, требуется по причине некачественного топлива. С применением ремкомплекта редуктора Ловато и пары ключей, это возможно выполнить самостоятельно:

1. Редуктор ГБО 2 поколения Ловато RGV090 считается классическим пропановым двухступенчатым редуктором для карбюраторных двигателей. Основные механизмы — электрический стартер и редукторный винт для регулировки. Давление газового топлива регулируется вакуумом. Проверенный временем надёжный прибор для первой и второй генераций ГБО.
2. Газовый редуктор Ловато 2 поколения RGE220 предназначен для подключения к карбюраторным и инжекторным автомобилям. Состоит из электромагнитного клапана, регулировочного винта. Высочайшее качество обеспечивает плавный ход авто на газу.
3. Вакуумный редуктор Ловато RGV140 выбирают для автомашин 190 л. с. с карбюраторами. Вакуумная мембрана не пропускает газ при незапланированной остановке мотора, как реакция на изменение давления во впускном коллекторе.
4. Lovato RGE090 в корпусе из литого алюминия работает с карбюраторными и инжекторными двигателями мощностью до 122 л.с. Блокировку выхода газовой смеси при аварийной остановке двигателя осуществляют переключателем вида горючего с соответствующей функцией (приобретается отдельно).

Причины выхода из строя

Неисправности регулятора можно разделить на 2 группы: устранимые и неустранимые. К первым относят:

• Износ уплотнителей соединительных элементов. Вкладыши меняют или герметизируют соединение силиконовым герметиком. Сделать это нужно обязательно, так как прохудившаяся прокладка становится причиной утечки газа.
• Отклонение в показаниях манометра при нормальном давлении может быть вызвано проблемами с пружиной. В этом случае редуктор разбирают и осматривают пружину: смещают, заменяют новой. Если деталь потеряла упругость, подкладывают твердую подкладку.
• Проблемы с клапаном вызваны износом каучуковой прокладки. Ее заменяют таким же элементом из ремонтного комплекта.
• При повреждении или разрыве мембраны манометры демонстрируют реальную картину. В этом случае нужно заменить деталь.

К повреждениям, которые нельзя устранить самому, относится поломка пневматического датчика. Здесь требуется участие специалиста.

Источник

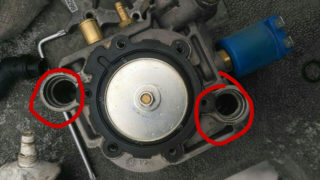

Замена, ремонт, диагностика, настройка газового редуктора

Редуктор — это испаритель, который выполняет две функции. Первая — делает необходимое давление газа и подогревает газ. В идеале редуктор на выходе должен давать всегда одинаковое давление, но на практике это не совсем так, и при резком увеличении нагрузки, давление на выходе из редуктора проседает, а при резком сбросе нагрузки давление поднимается. В это время начинают работать коррекции по давлению, которые прописаны в каждом газовом блоке управления по умолчанию, они изменяют время открытия форсунок. Так как данные коррекции усредненные, то в момент любого изменения давления от рабочего, смесь не оптимальная, что влияет на расход топлива и качество смеси. Вторая важная функция редуктора – это подогрев газа. Чем выше температура газа при попадании в камеру сгорания, тем лучше газ испаряется и перемешивается с воздухом, что напрямую влияет на качество топливовоздушной смеси и сгорания топлива, это видно на таблице зависимости перехода пропана и бутана из паровой в жидкую фазу от температуры. А какой редуктор лучше прогреет газ? Очевидно, что это зависит от площади каналов, через которые проходит антифриз в редукторе и площади каналов, через которые проходит газ в редукторе, а также от температуры антифриза. Таким образом, можно сделать вывод — чем больше редуктор можно поставить, тем лучше, и чем меньше будут перепады давления на выходе из редуктора при резких изменениях нагрузки, тем меньше будут влиять коррекции по давлению на смесь, тем топливовоздушная смесь будет оптимальная, что влияет на расход топлива и качество езды. Также можно сделать вывод, что чем сильнее прогревается редуктор, тем лучше. Поэтому необходимо исключить варианты подключения газового редуктора через подогрев дросселя или на обратку десятым шлангом. Правильно подключать газовый редуктор шестнадцатым шлангом, через два тройника параллельно печке, т.е. параллельно, а не последовательно с помощью двух переходников. Последовательное подключение редуктора может отрицательно отразиться на циркуляции охлаждающей жидкости по малому кругу в двигателе и на работу печки салона. Также не рекомендуется устанавливать газовый редуктор над выпускным коллектором. Зачастую место удобное для установки, но не пожаробезопасное. Во многих редукторах клапан сброса давления находится внутри или интегрирован в мембрану и сбрасывает избыточное давление в вакуумный шланг, который подключен к впускному коллектору двигателя, что допустимо, но только в том случае, пока редуктор исправен и мембрана мягкая. Когда через клапан сброса давления начинает травить газ и машина начинает плохо ехать, внезапно глохнуть или плохо заводиться, часто владелец автомобиля меняет свечи, катушки, вырезает лямбды, чистит дроссель и бензиновые форсунки. И только после данных манипуляций, владельцу авто возможно подскажут, что причиной всему может являться газовый редуктор. Следует вывод, что лучше использовать газовые редуктора с наружным клапаном сброса давления. В данном случае водитель сможет почувствовать запах газа, вследствие чего обратится на сервис, где ему по очевидным симптомам устранят проблему. Как определить, что редуктор пора менять? На правильно подобранном редукторе при резкой нагрузке давление должно проседать не более чем на 0,2 Атм от рабочего, а задуматься о замене ремкомплекта редуктора следует при проседании давления более чем на 0,4 Атм от рабочего. Также причиной замены ремкомплека будет являться утечка газа или антифриза по корпусу редуктора и стравливание газа через вакуумный шланг. Следующий важный вопрос – что лучше, замена ремкомплекта или установка нового редуктора? Первое, необходимо определить, а точно ли сейчас установлен правильный редуктор. Если да, то нет ничего плохого в замене ремкомплекта редуктора, но при условии, что используется оригинальный ремкомплект, а не турецкая или китайская копия. Также важным условием являются отпескоструенные до заводского состояния все части редуктора и плоскости прилегания резиновых элементов. Ничем кроме пескоструя нельзя подготовить поверхность так, чтобы можно было гарантировать герметичность и срок службы редуктора, как при замене на новый

Также при замене ремкомплекта редуктора важно произвести замену сердечника электроклапана, он не входит в ремкомплект, но влияет на срок службы редуктора. Будьте внимательны в подборе и настройке газовых редукторов, так как есть еще много нюансов и частных случаев

Если у Вас остались вопросы, Вы можете их задать на на нашем форуме .

Что собой представляет пропановый редуктор

Устройство всех пропановых редукторов весьма схоже. Все они имеют:

• Герметичный корпус, сделанный из алюминия, латуни или пластмассы.
• Входной патрубок для подключения к баллону.
• Выходной патрубок для соединения с потребителем.
• Камеры высокого и низкого давления.
• Гибкая мембрана.
• Клапан и шток.
• Возвратная пружина.
• Рабочая пружина.

В профессиональных газовых редукторах в конструкцию добавляются манометр, регулирующий винт или маховик, резьбовое соединение подводящего патрубка. Корпус редуктора имеет цилиндрическую форму, что обусловлено использованием круглой мембраны, прогибающейся внутри камеры рабочего давления. Подводящий и отводящий патрубки выступают из корпуса.

Что в итоге

Как видно, регулировка газового оборудования на карбюраторном двигателе не является сложной процедурой (за исключением настройки давления в двухсекционном дозаторе ГБО 2 поколения). Отметим, что грамотно проведенная процедура позволяет добиться устойчивой работы мотора на всех режимах, двигатель хорошо реагирует на педаль акселератора, не происходит потери мощности и т.д. Расход газа также остается в пределах нормы для того или иного карбюраторного ДВС.

Добавим, что для проверки качества всех регулировок и финальной подстройки следует резко нажать на педаль газа, после чего винт чувствительности постепенно закручивается на ¼ от полного оборота за один шаг. Делать это нужно до того момента, пока не появится «провал» при наборе оборотов.

После того, как положение винта, при котором появляется провал, было найдено, нужно отпустить указанный винт на половину оборота. Уловить изменения оборотов можно по слуху, анализируя изменения в работе мотора. Также настройки дозатора при необходимости нужно провести повторно.

Дело в том, что при минимальной подаче газа силовой агрегат будет работать на обедненной смеси. При этом значительно сэкономить на горючем не получится, однако для двигателя ущерб может быть очень большим. Работа на переобедненной смеси приводит к перегревам, детонации, прогару клапанов, появлению трещин в блоке и ГБЦ и другим серьезным последствиям.
