Назначение и функция устройства защитного отключения (узо)

Характеристики УЗО

• Производитель.
• Наименование модели. В данном случае буквы «ВД», в названии модели, означают «Выключатель Дифференциальный».
• Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
• Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
• Ток утечки. Величина тока утечки, при котором сработает УЗО.
• Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
• Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.
• Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.
• Схема устройства УЗО. В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Шаг №1 Количество

В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?

Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.

Однако данное утверждение справедливо до первой серьезной аварии.

Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?

А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.

1контактирующий с водой

стиральная машинка

посудомойка

эл.титан

23

От каких поражений тока защищает УЗО

Для начала разговора про УЗО простыми словами, определимся, от чего УЗО защищает.

УЗО по своему устройству является не только коммутационным аппаратом, но и является контролирующим устройством. УЗО включенный в цепь, постоянно сравнивает ток на входе электроустановки и ток после прохождения по установке. Разница этих двух токов называется дифференциальным током.

Обычно разница этих двух токовых значений близка к нулю. При касании токоведущего провода корпуса, какого-либо прибора в цепи или непосредственное касание проводника под напряжением и земли (Замыкания на землю), дифференциальный ток возрастает, потому что обратный ток уменьшается. Возрастание дифференциального тока приводит к срабатыванию УЗО, и цепь отключается от электропитания.

Происходить такое возрастание дифференциального тока, может при касание проводника, находящегося под напряжением, корпуса прибора. Обычно это происходит из-за повреждения изоляции проводников.

Характеристики УЗО

• Производитель.
• Наименование модели. В данном случае буквы «ВД», в названии модели, означают «Выключатель Дифференциальный».
• Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
• Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
• Ток утечки. Величина тока утечки, при котором сработает УЗО.
• Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
• Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.
• Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.
• Схема устройства УЗО. В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения

Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Как защищает УЗО

В быту ток не может «протекать» через воздух. Ток может «течь» только по частям приборов, которые потенциально могут проводить ток. Как правило, такими токопроводящими частями становятся металлические корпуса приборов. Возникновение этого тока, УЗО обнаруживает и при достижении определенного значения, УЗО срабатывает и разрывает потенциально опасную, для человека, электрическую цепь. Такая защита УЗО называется, защитой от косвенного прикосновения. Для защиты от косвенного прикосновения и нужно устройство защитного отключения (УЗО) с низкой и средней чувствительностью.

Кроме защиты от косвенного прикосновения, УЗО дополнительно защищает человека и от прямого прикосновения к токопроводящим частям, находящимся под напряжением. То есть, если вы прикоснетесь к проводу или элементу проводки находящемуся под напряжением, то сработает УЗО установленное в эту цепь. Правда, для этого должно стоять высокочувствительное УЗО и у нас такое назначение УЗО не практикуется.

Кроме защиты людей и животных от косвенного и/или прямого прикосновения, УЗО ограничивает риск пожара в помещении. Отключая цепь от электропитания при возникновении тока повреждения изоляции, УЗО прерывает саму возможность возгорания прибора в месте повреждения.

Выводы

• УЗО защищает человека от возможного поражения током при повреждении изоляции и/или замыкания на землю;
• УЗО снижает вероятность возникновения пожара из-за замыкания на землю;
• Высокочувствительные УЗО дополнительно, защищают человека при прямом прикосновении к проводам и элементам проводки, находящимся под рабочим напряжением.

Трехфазные УЗО

Принцип действия трехфазных устройств точно такое же, как и у однофазных. Только через сердечник трансформатора проходит не две обмотки, а четыре: одна нулевая и три фазные. Вот простейшая схема:

В ней  хорошо видно, из чего состоит прибор.

• 1 – это выключатель.
• 2 – это элемент, который получает сигнал на отключение.
• 3 – это вторичная обмотка.
• 4 – трансформатор.
• 5 – провода питающей сети.

УЗО сработает сразу, как только нарушится баланс значений силы тока в обмотках. То есть, через обмотку «3» пойдет ток утечки. Он сбросит сигнал на элемент «2», который в свою очередь отключит потребляющий прибор от сети. Так как работает УЗО в автоматическом режиме, то паспортное значение силы тока здесь играет основную роль.

Обязательно ли устанавливать УЗО

Как показывает практика эксплуатации современных электроприборов, получить удар током при их эксплуатации при соблюдении элементарных правил техники безопасности, практически невозможно.

Обычно самым опасным местом в переносных электроприборах является сетевой шнур. В результате изгибов, особенно в месте выхода из электроприбора и вилки, он со временем перетирается и может нарушиться изоляция. Поэтому перед подключением электроприбора необходимо в обязательном порядке проверить целостность изоляции шнура.

В современной электропроводке имеется дополнительный заземляющий провод, к которому подключаются через электрическую вилку металлические корпуса электроприборов. Поэтому в случае пробоя изоляции сработает автоматический выключатель.

В квартирах старой постройки в электропроводке нет заземляющего провода, но изоляция уже изношена и в результате токов утечки УЗО может давать ложные срабатывания и УЗО не стоит устанавливать.

В дополнение, УЗО включается в разрыв фазного и нулевого проводов, в результате дополнительно появляются четыре соединения, что снижает надежность электропроводки в целом, так как именно в местах соединения чаще всего нарушается контакт.

Исходя из вышесказанного, можно сделать вывод, что существующие меры защиты и без УЗО надежно защищают человека от поражения электрическим током.

Единственно оправданным случаем, с моей точки зрения, является установка индивидуального УЗО на электроприборы, установленные помещениях с электропроводящими полами с повышенной влажностью. К таким помещениям можно отнести, например, ванную комнату.

Но уверен, в ближайшее время правила ПУЭ обяжут в обязательном порядке установку УЗО в бытовую электропроводку в новых квартирах и домах и, наверное, это правильно. Если есть шанс спасти жизнь хоть одного человека от поражения электрическим током, то нужно его использовать.

У электриков есть одно правило, которое называется «Правило одной руки». Суть этого правила заключается в том, что при прикосновении или удерживания электроприбора в одной руке недопустимо второй рукой прикасаться к заземлённым элементам – водопроводной тубе или батарее центрального отопления.

Внимание! Перед любыми работами с электропроводкой, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Устройство и принцип работы УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх) через него на автоматические выключатели в электропроводку подается питающее напряжение. Если включен потребитель электроэнергии, то через нулевой и фазный провода протекает ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них течет ток, то в его магнитопроводе возбуждается магнитное поле. Если нет утечки, то в фазном и нулевом проводах токи равны и протекают в противоположных направлениях. Поэтому создаваемые ими магнитные поля имеют противоположную полярность и взаимно уничтожаются. В таком случае согласно закону Кирхгофа, в дополнительной обмотке трансформатора ЭДС не возникает в независимости от протекающего через него в нагрузку величины тока.

Принцип работы электромеханического УЗО

В случае, если вследствие нарушения изоляции бытового электроприбора, через фазный провод пойдет ток, больший, чем через нулевой, в магнитопроводе трансформатора появиться магнитное поле. Если разность токов превысит IΔn, то в дополнительной обмотке наводится ЭДС достаточной величины, чтобы УЗО сработало и отключило подачу электроэнергии в проводку.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключается электромагнит, соленоид которого механически связан с механизмом расцепления. При возникновении в обмотке заданной величины ЭДС, соленоид втягивается и тем самым воздействуя на механизм расцепления размыкает контакты. Подача электроэнергии в проводку прекращается.

Принцип работы электронного УЗО

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и различить их можно только по маркировке или схеме, нанесенной на корпусе. Принцип работы обоих видов УЗО одинаковый и отличие заключается в измерительном устройстве. В электронном вместо электромагнита устанавливается электронная схема в виде порогового компаратора с усилителем и реле.

В случае превышения разности токов IΔn, протекающих через фазный и нулевой провода, с усилителя подается напряжение на реле. Оно срабатывает и УЗО прекращает подачу напряжения в электропроводку.

Виды УЗО

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО:

1. электромеханические (независящие от сети),
2. электронные(зависящие от сети).

Рассмотрим по отдельности принцип действия каждой из категорий.

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т.е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

• Состоит из нескольких основных компонентов:
• Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
• Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
• Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

Принцип действия устройства

При установке УЗО к нему подключают два проводника – рабочий ноль и фазу. Если электрический прибор работает без утечек, то сила тока в проводниках должна быть одинаковой. В аварийных ситуациях, когда возникает утечка тока, устройство отключается. В результате электрический прибор оказывается обесточен и прекращает работу. Таким образом УЗО помогает сохранить здоровье и жизнь обычных пользователей.

УЗО защищает дом от пожара и контролирует электропроводку и оборудование от утечки токаИсточник electro-king.com.ua

Вся техника имеет незначительную утечку тока. Но обычно ее уровень недостаточный, чтобы причинить вред здоровью человека. Все УЗО настроены на тот уровень электрической энергии, которая представляет опасность для людей или приведет к нарушению работы электрических приборов.

Скорость автоматического отключения такова, что ребенок, который засунул в розетку гвоздь даже не испытает неприятных ощущений – устройство автоматически отключит питание во всем доме.

После автоматического отключения устройства необходимо обнаружить утечку токаИсточник zen.yandex.uz

Электронные приборы

По сути, устройство электронного аналога точно такое же, как у электромеханического. Просто вместо магнитно-электрического элемента у него установлен компаратор (устройство сравнения). Плюс добавляются несколько блоков:

• Блок питания, потому что электронную схему надо поддерживать небольшим напряжением.
• Блок преобразования. Величина разности токов на обмотках достаточно мала, чтобы компаратор мог ее уловить и зафиксировать. Поэтому в устройство устанавливается усилитель, увеличивающий сигнал изменения разности силы тока.

Честно говоря, все эти излишества только снижают надежность УЗО. Поэтому постулат: чем проще, тем лучше, в данном случае действует на все сто процентов.

Главные характеристики УЗО

Выделим главные технические характеристики, на которые нужно обращать внимание при выборе УЗО для жилого помещения перед началом ремонта. К ним относятся:

• количество полюсов: двухполюсный и четырёхполюсный УЗО;
• напряжение сети: 220 или 380 В;
• номинальный ток нагрузки сети, он колеблется от 16 до 100 Ампер;
• условный ток короткого замыкания – может варьироваться от 3 до 15 кА. Эта величина показывает надёжность данного УЗО, и его способность к сопротивлению при возникновении замыкания;
• конструкция устройства – электронный либо электромеханический;
• принцип его работы (Ас, А, В, S или G);
• его коммутационная способность.

Коммутационная способность – обозначается Im; являет собой максимальное значение, до которого это устройство будет реагировать. Эта величина должна составлять не менее 500 А.

Для обычной сети напряжения в 220 Вольт оптимально подойдут обычные двухполюсные приборы. Но для трехфазной сети с напряжением около 380 В следует выбирать уже упомянутые нами четырёхполюсные приборы УЗО.

Основные элементы и характеристики УЗО

Современные защитные устройства не рекомендуется устанавливать в домах со старой проводкой. В таких помещениях часто происходит утечка тока, что приводит к нестабильности всей сети и существенным скачкам напряжения. В результате УЗО может срабатывать вообще без причин.

Обычно в жилых помещениях УЗО устанавливают для защиты утечки тока на кухнях и ванных, так как именно в этих комнатах существует повышенная влажность. Эти места более всего насыщены электрическими приборами, где может образоваться утечка тока.

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

• Помните, что:
• Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
• Потенциально опасные потребители должны быть защищены отдельными УЗО.
• Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
• Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Общие правила выбора

Выбор подходящего оборудования это всегда сложный и неоднозначный процесс, имеющий несколько вариантов. Основные моменты, которые надо учитывать:

1. УЗО всегда включается вместе с автоматическим выключателем. Номинальный ток должен быть на одну ступеньку выше номинального тока выключателя. Например, если в схеме стоит выключатель на 16 А, то УЗО должен быть на 25 А.
2. В соответствии со схемой электроснабжения дома (квартиры) для каждого УЗО указывается необходимый ток уставки и тип (А, АС с нужными индексами). В большинстве случаев, пожарные УЗО выбирают с током 100 мА, а защитные — 30 мА.
3. Какому устройству отдать предпочтение — электронному или электромеханическому – дело вкуса.

Причины автоматического отключения УЗО

Прежде, чем приступать к ремонту, стоит выяснить, почему срабатывает УЗО. Причин этого явления может быть несколько, и именно от них зависит способ и стоимость ремонта.

• Утечка тока в сети. Такая проблема часто встречается в зданиях со старой проводкой. Изоляционное покрытие со временем теряет свою эластичность, трескается, и проводка на некоторых участках оголяется. Если проводку проложили недавно, стоит проверить качество соединения проводов. Иногда нарушить слой изоляции может случайно забитый гвоздь.
• Неисправность прибора, к которому подключается УЗО. Среди повреждений наиболее часто встречаются выход из строя шнура, обмотки двигателя или ТЭНа водонагревателя.
• Ошибка при установке. Если устройство установить некорректно, то автоматика может периодически срабатывать без причины.прежде, чем монтировать устройство, стоит внимательно изучить инструкцию или воспользоваться услугами специалиста.

При монтаже важно не допускать ошибок, иначе прибор будет выключаться без видимых причинИсточник www.ets96.ru

Неправильный выбор устройства

При покупке агрегата важно учесть все его характеристики и назначение. Несоответствие этим параметрам может стать причиной ложного отключения.

Прикосновение человека к проводу без изоляции

На самом деле это устройство предназначено именно для того, чтобы защитить человека в таких ситуациях.

Повреждения в самом механизме. Иногда повреждается спусковой механизм, и при самой маленькой вибрации срабатывает автоматическое отключение.

Неправильное размещение устройства в электропроводке. Для избежания подобной проблемы, стоит монтировать устройство после счетчика и перед автоматом. Если в доме много электроприборов с большой мощностью, то следует использовать несколько устройств для каждой группы. Это позволит при неполадках не отключать электроэнергию во всем доме, а только на отдельных участках.

Согласно правилам ПУЭ, заземление и рабочий ноль нельзя совмещать
Но, иногда электрики не принимают во внимание этот запрет. Может возникнуть замыкание этих двух линий, что станет причиной автоматического выключения УЗО.

При монтаже необходимо придерживаться всех требований безопасностиИсточник repair-need.ru

• Погодные явления. Устройство, которое установлено на улице поддается влиянию влаги. В результате во внутреннем механизме накапливается влага, возникает утечка, и срабатывает автомат. Если в доме есть незначительные утечки тока, то молния во время грозы может их усиливать. Это тоже является причиной автоматического отключения. При очень низких температурах микросхемы устройства могут выйти из строя, и УЗО просто не сработает в случаях утечки тока.
• Высокий уровень влажности в помещении. Если установленную проводку попытались скрыть с помощью шпаклевки, то подключать электричество следует после высыхания, иначе может сработать защитная автоматика.

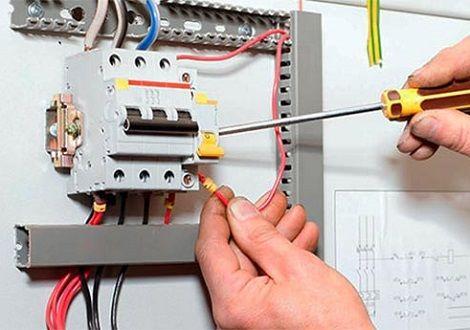

Для обеспечения безопасности все провода нужно соединять правильноИсточник kakpravilnosdelat.ru

Как производить расчет устройства

Расчет УЗО производится на основе условий эксплуатации. Если сеть однофазная, значит нужен двухполюсный аппарат. В трехфазной сети используются четырехполюсные приборы.

Выбор прибора с учетом утечки тока зависит от качества изоляции проводов, длины проводки, количества и мощности приборов.

При установке УЗО нужно знать, что суммарный ток всех утечек сети и электрических устройств не должен быть больше, чем треть номинальной величины тока прибора. Если информация про технику отсутствует, то при нагрузке в 1 А учитывается 0,4 мА утечки. Также сетевой кабель за 1 м длины теряет 10 мкА, потому что электрическая энергия имеет возможность просачиваться через обычную изоляцию. Это явление соответствует нормам по безопасности.

Образец подключения УЗО на группу автоматов в трехфазной сетиИсточник samodomik.ru

Рассчитать УЗО поможет следующее видео:

В заключение

Для выбора и установки УЗО лучше обратится к специалистам. Чтобы обеспечить безопасные условия для жизни и здоровья домочадцев, стоит получить консультацию у опытного электрика и воспользоваться его услугами.

Для чего устанавливают УЗО

Очень многие только слышали о том, что существуют устройства, специально предназначенные для защитного отключения. Сокращенно они называются УЗО. Полное представление о его работе можно получить, обладая хорошими знаниями электротехники. Однако понять общие принципы работы устройства, его специфические особенности вполне возможно и не имея специальных знаний. В большинстве квартир и частных домов УЗО ранее не использовались. Этим и объясняется отсутствие знаний об устройстве, назначении, особенностях эксплуатации данных приборов.

Каждое устройство защитного отключения представляет собой коммутационный электромеханический прибор. Основной функцией которого является автоматическое прерывание цепи, когда ток превышает установленное определенное значение. УЗО расшифровка в электрике, означает устройства защитного отключения. Они представлены большим количеством разнообразных моделей, в целом, обладающих одинаковой функциональностью и принципом работы.
УЗО очень эффективны при использовании в системе электробезопасности. Однако многие хозяева квартир и домов при самостоятельном монтаже проводки забывают о существовании защитных устройств и пренебрегают их использованием. УЗО защищает жизнь и здоровье человека от поражения электротоком в случае нарушения изоляции, а также при случайных контактах с неизолированными проводами и токопроводящими частями электрооборудования.

В отличие от автоматов, защищающих электропроводку от перегрузок и коротких замыканий, устройства защитного отключения обеспечивают безопасность людей. Своевременно реагируя и отключая напряжение при уходе тока «на землю». Как правило токовые утечки имеют небольшие значения, поэтому традиционные автоматы на них просто не реагируют.

Практически каждый человек подвергался воздействию слабых токов, возникающих в домашней сети. Несмотря на малое значение тока в 4-5 мА, человеческий организм его ощущает, например, при касании холодильника, стиральной машины и другой бытовой техники. С возрастанием силы тока возрастает и угроза жизни человека. Основной причиной подобного состояния считается нарушенная изоляция проводов. В результате ток начинает проходить непосредственно через корпус прибора, который оказывается под напряжением. Последствия касания к нему могут быть такими же, как и в случае соприкосновения с оголенным проводом. В момент касания возникает замыкание на землю, и далее, при отсутствии защитного заземления, человек получает удар током.

В настоящее время не во всех домах существует возможность заземления корпусов электроприборов и оборудования, поскольку это не предусмотрено схемой и конструкцией проводки. Поэтому для защиты от поражения током используются УЗО, устанавливаемые вместе с автоматическими выключателями, которые способны реагировать даже на слабые токи и своевременно отключать сетевое напряжение.

Заключение

С каждым днем в нашей жизни возникает все больше бытовых электроприборов. Соответственно, повышается риск утечки тока, что порой приводит даже к летальному исходу. Если вас и не убьет ударом тока, то доставит серьезные неприятности здоровью или спровоцирует пожар. От всех этих бед есть одно спасение – устройство защитного отключения. Настоятельно советуем установить его у себя дома, как говорится, от греха подальше.

Как правильно подобрать УЗО для квартиры или частного дома

Чем отличается УЗО от дифавтомата

Что такое дифференциальный автомат?

Схема подключения УЗО и автоматов в щитке

Что означает селективность в электрике, виды селективной защиты

Для чего нужен магнитный пускатель и как его подключить

Выводы и полезное видео по теме

Видеоматериал с подробным обзором всех составляющих элементов обзорных механизмов защиты, их предназначения и принципа взаимодействия друг с другом:

Описание всех типов защитных автоматов, а также советы, как правильно делать свой выбор:

Ответ на извечный вопрос, на чем остановить свой выбор – на дифференциальном автомате, или на УЗО + секреты монтажа:

Применение УЗО — выгодное и правильно решение не только со стороны экономии, но, с точки зрения пожарной безопасности, и защиты человека. Рекомендуется максимально задействовать его потенциал в бытовых условиях, устанавливая на все группы электротехники для обеспечения полной изоляции от воздействия электричества.
