Естественная и принудительная вентиляция в квартире
Содержание:
- Подбор оборудования
- Приборы для принудительной вентиляции в квартире
- Приточная вентиляция с подогревом воздуха
- Как повысить качество работы вентиляции
- Почему может ухудшиться вентиляция в квартире
- Как обеспечить отток воздуха в квартире
- Как сделать принудительную вытяжную вентиляцию в квартире своими руками
- Наиболее рациональные схемы вентиляции через стену
- Основные этапы устройства приточной вентиляции
- Естественная и механическая вентиляция
- Какая система вентиляции считается правильной
- Как располагать устройства приточной вентиляции на стене
- Принцип работы приточно-вытяжной вентиляции
- Вентиляция частных домов принудительного типа
- Какая вентиляция будет оптимальным вариантом
Подбор оборудования
После того, как вы создали проект будущей вентиляционной системы приточного типа и определились и ее видом, необходимо заняться подбором оборудования для вентиляции в квартире
Необходимо уделить этому этапу повышенное внимание, так как именно от этого будет зависеть качество работы будущей конструкции. При выборе той или иной модели вентилятора необходимо брать в учет следующие параметры:
- количество оборотов вентилятора;
- максимальную мощность вентилятора;
- уровень производительности установки;
- максимальную рабочую площадь, которую выбранный вентилятор сможет обрабатывать и т.д.
Приборы для принудительной вентиляции в квартире
Принудительная вентиляция комнаты осуществляется специальными приборами. Механическая вентиляция нужна, если естественная система воздухообмена со своими функциями не справляется.
Механическую вентиляцию обеспечивают:
- вентиляторы (вытяжные и приточные);
- кухонные вытяжки;
- клапаны притока воздуха.
Многие ошибочно относят к вентиляционным приборам кондиционеры. Кондиционер изменяет температуру воздуха, очищает его, но он не обеспечивает приток воздуха. Сегодня есть кондиционеры с приточной трубой: только их можно назвать вентиляционным элементом.
Следует помнить: кондиционер не относится к вентиляционным приборам!
Работа приборов принудительной вентиляции сопряжена с затратами электроэнергии. Делать ее непрерывной невыгодно. Современные приборы можно включать или выключать в зависимости от потребностей. Можно сделать так, чтоб агрегат включался, когда в комнате зажигается свет.
Приточная вентиляция с подогревом воздуха
Производители вентиляционных клапанов приточного типа пошли дальше в плане увеличения комфортной эксплуатации приборов. Они стали снабжать их устройствами, которые подогревают входящий в квартиру воздух. Это, конечно, увеличивает затраты на содержание, но такие установки стали быстро популярными. К примеру, те же приборы Тион комплектуются керамическими нагревательными элементами, которые устанавливают между первой и второй фильтрационными ступенями.
Приточные воздушные клапаны также снабжаются нагревательными приборами. Обычно их монтируют в цилиндр установки. Сегодня производители предлагают разные варианты: это подключённые к электрической сети дома нагреватели или системе отопления. В квартирах обычно используются электрические аналоги, потому что с отоплением делать какие-то манипуляции запрещено.
Приточный воздушный клапан с водяным нагревательным элементом
Как повысить качество работы вентиляции
Открытые форточки
Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.
Проветривание при помощи окон
Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.
При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.
Приточные клапаны
Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.
Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.
Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.
Вытяжные вентиляторы
В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.
Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.
Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.
На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).
Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.
Приточно-вытяжная вентиляция
Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.
Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.
Почему может ухудшиться вентиляция в квартире
Проблемы с вентилированием квартиры могут наступить вследствие таких факторов:
- Установки современных герметичных окон – металлопластиковых, деревянных или алюминиевых;
- Установки герметичных межкомнатных дверных блоков;
- Неправильного монтажа кухонной вытяжки или вентиляторов;
- Разрушения или сильного загрязнения вентиляционного канала.
Все эти проблемы легко устранить, если правильно подойти к делу. Чтобы была должная вытяжная вентиляция в квартире, необходима хорошая работа вентиляционного канала. Если он завален мусором или в нем построили гнезда птицы, то поток воздуха не будет хорошо циркулировать внутри системы. Если канал забит – его требуется тщательно расчистить, иногда для этого приходится разбирать стенку со стороны подъезда.
Новые окна нужно заказывать с функцией зимнего проветривания, в таком случае створка рамы открывается на пару миллиметров. На оконном блоке стоит установить приточный клапан. Желательно это делать во время монтажа оконного блока, но можно выполнить и позже. Такой клапан имеет сеточки, решетки, противошумное устройство и специальные регулировки.
Межкомнатные двери должны быть смонтированы на расстоянии не менее 2 см от уровня пола. Если нет желания обрезать дверное полотно, то можно сделать сквозные отверстия и закрыть их специальными решетками.
На вытяжные отверстия вентиляционных каналов требуется установить вентиляторы, то же самое касается и монтажа кухонной вытяжки. Такие вентиляторы помогают отводить плохой воздух через отверстие в стене или окно.
Как обеспечить отток воздуха в квартире
Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.
Вытяжной вентилятор вентиляции
Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.
Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.
При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:
- мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
- издаваемый шум – от 40 до 70 децибел;
- безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
- наличие жировых фильтров;
- наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.
Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.
вентиляторы установлены непосредственно в шахту
Пример установки механизмов для вентиляции кухни на фото.

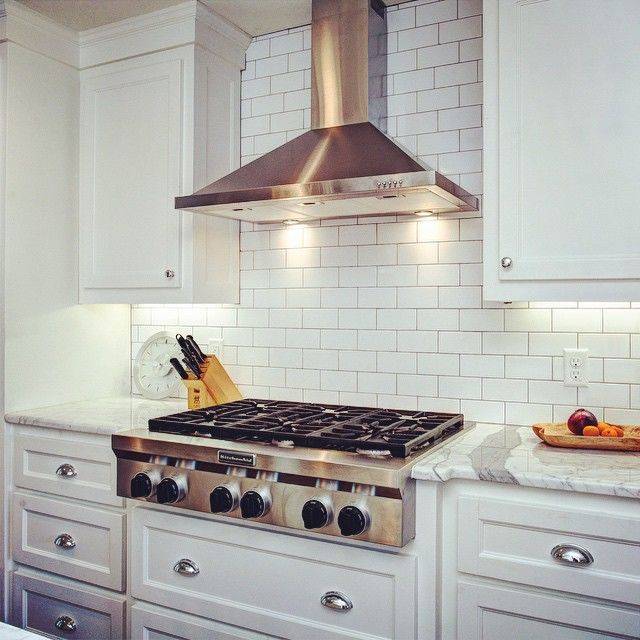

Кухонная вытяжка в вентиляцию
Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:
Выводя трубу в шахту, не перекрывайте вентиляционное отверстие в стене.
В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.
Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.
Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.
Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные — 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.
Поэтому производительность подсчитывают по формуле:
Площадь кухни умножить на 10.
Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг
Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.
Оптимальная высота установки вытяжки – 55 – 56 см над плитой.
Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.
Видеоролик об установке оконного приточного клапана:
Как сделать принудительную вытяжную вентиляцию в квартире своими руками
Принудительная вентиляция в квартире может быть создана своими руками. Наиболее распространены два способа:
С помощью вентилятора
Для того чтобы повысить уровень циркуляции воздуха, устанавливают вытяжную вентиляцию в стене. Это осуществляется за счет современных вытяжных вентиляторов. Сегодня, в специализированных магазинах можно найти множество разнообразных моделей, среди которых вы точно сможете найти подходящий для вас вариант.
Определить требуемую мощность вентилятора очень легко, для этого достаточно умножить площадь кухни на десять (для ванной комнаты и санузла площадь нужно умножать на сем). Полученное значение будет равняться требуемой мощности вентилятора, необходимой для обеспечения нормальной циркуляции воздуха.
С помощью вытяжки
В случае, если в вашей квартире хватает притока свежих потоков воздуха, однако отработанные массы выводятся плохо, то это говорит о слабо работающей вентиляции. Исправить эту проблему достаточно легко, достаточно усилить естественную вентиляционную систему с помощью специальной вытяжки.
Конструкция устанавливается вместо решеток вентиляционных каналов. Она усиливает процесс оттока отработанного воздуха, тем самым обеспечивая нормальную скорость их смены на свежие потоки
Важно понимать, что установка вытяжки возможна лишь в том случае, если в вашей квартире достаточный уровень притока свежего воздуха. В противном случае, установленная вытяжка будет опрокидывать тягу вентиляционных каналов, нарушая процесс естественной циркуляции
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
https://youtube.com/watch?v=0ifF6UXiYKs
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Основные этапы устройства приточной вентиляции
Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах
Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:
- общая мощность и производительность приточной системы;
- мощность вентилятора на входе;
- скорость поступления воздуха;
- максимальный уровень шума от работы устройства;
- диаметр приточных отверстий, размеры и протяжённость труб;
- мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).
При проведении расчётов учитывают коэффициенты, установленные САНПиНом.
Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.
Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.
Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.
Естественная и механическая вентиляция
Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.
Другие публикации TopClimat.ru по теме | |
Вентиляция квартиры | |
Из чего состоит система вентиляции |
В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.
На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену приточные клапаны, через которые, за счёт разницы давления и температуры, будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.
В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.
Какая система вентиляции считается правильной
Вентиляционная система должна соответствовать требованиям СниПов по нормам воздухообмена в жилых помещениях.
Нормы гласят:
- на каждый квадратный метр жилья снаружи должно притекать не менее 3 кубометров воздуха в час;
- в комнате на одного взрослого человека требуется не менее 30 кубометров приточного воздуха ежечасно, в кухне с электрической плитой — 60 кубометров, с газовой — 90;
- в ванной комнате воздух должен обновляться не менее, чем на 25 кубометров каждый час, в туалетах и совмещенных санузлах — на 50 кубов.
Кубометры приточного воздуха считают с помощью специальных приборов — анемометров. Они измеряют скорость воздушного потока, по которой и вычисляют объем поступившего воздуха, используя специальные таблицы.
Как располагать устройства приточной вентиляции на стене
Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.
Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.
Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).
Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.
Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.
Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.
Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.
Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.
Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.
Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.
Принцип работы приточно-вытяжной вентиляции
Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.
В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.
Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:
- Воздуховоды — необходимы для проведения и подачи воздушного потока. Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
- Вентиляторы — создают необходимое давление для подачи/удаления воздуха.Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
- Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения. Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
- Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
- Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
- Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
- Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
- Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.
- Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.
Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:
- включение/отключение системы
- работу электронагревателя или водяного калорифера
- управление заслонками с приводами
- изменение режимов работы (скорости, температура и т.д.)
- безопасность и аварийные режимы системы
Шкаф автоматики приточно-вытяжной системы вентиляцииСамым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.
Сборные установки – делают под конкретные задачи каждого клиента, производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.Схема сборной приточно-вытяжной установки
Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.Моноблочная приточно-вытяжная установка Dantex
Вентиляция частных домов принудительного типа
Система принудительной вентиляции в частном доме необходима там, где естественная вентиляция не способна обеспечить полноценного обновления воздуха. Чаще всего вентиляционные устройства необходимы в котельных, ванных комнатах, туалетах и кухнях. Приборами, с помощью которых осуществляется принудительная вентиляция, являются вентиляторы и вытяжки.
На заметку! Принудительная вентиляция удаляет из комнаты неприятные запахи, а также избыточную влагу. Поэтому если вы хотите, чтобы в ванной комнате не завелся грибок или плесень, обязательно позаботьтесь о вентиляции таких помещений.
Организовать принудительный воздухообмен можно воспользовавшись схемой вентиляции в частном доме. Схема может предполагать наличие настенного вентилятора, который устанавливается в начале воздушного канала. Несмотря на то, что подшипниковый вентилятор более прочный, он создает во время работы много неприятного шума. Гораздо тише работают втулочные устройства, которые, к тому же, дешевле.
Установка потолочной вентиляционной решетки.
Какая вентиляция будет оптимальным вариантом
Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.
Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.
Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.
