Какие существуют виды электродов? типы и виды электродов

Назначение электрода

Таблица видов электродов для сварки.

По назначению электроды разделяют для:

• работы со сталями с высоким уровнем легирующих элементов;
• со средним содержанием легирующих элементов;
• сварки конструкционных сталей;
• пластичных металлов;
• наплавления;
• теплоустойчивых сталей.

Таким образом, можно подобрать электроды для каждой конкретной задачи.

Отдельное внимание следует обратить на защитное покрытие. Обмазка электродов – важная составляющая, к которой предъявляются особые требования

Кроме того для нее характерен определенный состав.

Они представляют собой стержень, покрытый особой оболочкой. Мощность зависит от того, какой у него диаметр.

Наиболее популярными являются электроды УОНИ. Существует несколько марок данного материала и все они используются для ручного сваривания.

УОНИ 13-45 позволяют получать швы приемлемой вязкости и пластичности. Они применяются для сварки при литье и поковки. В составе таких стержней содержится никель и молибден.

УОНИ 13-65 подходят для работы на конструкциях с повышенными требованиями. Они могут осуществлять соединения в любых положениях. Диаметр варьируется от двух до пяти миллиметров, чем он больше, тем больше сварочный ток.

Кроме того соединения, полученные с их помощью, характеризуются высокой ударной вязкостью и в них не формируются трещины. Все это делает их наиболее перспективными в работе с ответственными конструкциями, к которым предъявляются жесткие требования.

Помимо этого данные конструкции оказываются устойчивыми к перепадам температур, вибрациям и нагрузкам

Важной особенностью стержней данного типа является существенная стойкость к действию влаги и возможность длительного прокаливания

Виды покрытия

Покрытия электродов включают следующие составляющие:

• раскисляющие вещества;
• компоненты для стабильного горения дуги;
• элементы, обеспечивающие пластичность, такие как каолин или слюда;
• алюминий, кремний;
• связующие вещества.

Ко всем электродам для точечных или ручных сварочных работ с покрытием предъявляют ряд требований:

• высокая эффективность;
• возможность получение результата с необходимым составом;
• незначительная токсичность;
• надежный шов;
• стабильное горение дуги;
• прочность покрытия.

Виды покрытия электродов.

Выделяют следующие виды покрытий электродов:

• целлюлозное;
• кислое;
• рутиловое;
• основное.

Первый тип позволяет выполнять работу во всех пространственных положениях постоянным и переменным током. Они наиболее широко применяются в монтаже. Характеризуются существенными потерями на разбрызгивание и не допускают перегрева.

Рутиловое и кислое позволяют варить во всех положениях, кроме вертикального, постоянным и переменным током. Второй тип покрытия не целесообразен для работы со сталями с высоким содержанием серы и углерода.

Перечисленные выше типы оболочек подразумевают использование только одного конкретного вида покрытия. Однако возможны сочетания нескольких вариантов. Комбинации могут складываться из нескольких типов в зависимости от решаемой задачи.

Комбинированные оболочки относятся к отдельному классу и их не причисляют к основным четырем видам.

Существует также классификация в зависимости от толщины покрытия.

Каждой толщине присваивается отдельное буквенное обозначение:

• тонкие – М;
• средней толщины – С;
• толстые – Д;
• особо толстые Г.

Конечно же, стержни выбираются в соответствии с поставленными целями. Правильный выбор гарантирует высокое качество выполняемой работы.

https://www.youtube.com/watch?v=AvCg7p3no98

Марки электродов

Расшифровка маркировки электрода.

Существуют различные марки электродов, предназначенные для решения определенных задач. Они характеризуются определенными свойствами, что позволяет подобрать наиболее подходящий материал.

Марка ОК-92.35 характеризуется удлинением в шестнадцать процентов и пределом текучести и прочности в 514 МПа и 250 НВ соответственно. Предел текучести ОК-92.86 составляет 409 МПа.

Марки электродов для ручной сварки Ок-92.05 и ОК-92.26 обладают относительным удлинением в 29% и 39%, а пределом текучести – 319 и 419 МПа соответственно.

Предел текучести ОК-92.58 составляет 374 МПа.

Все вышеперечисленные электроды используются для ручной дуговой сварки по чугуну. В зависимости от того, с каким металлом предстоит работать, выбирают также специальный тип стержня. Например, для меди – АНЦ/ОЗМ2, чистого никеля – ОЗЛ-32, алюминия – ОЗА1, монеля – В56У, силумина – ОЗАНА2 и т.д.

Кроме того, сварщику необходимо также контролировать качество свариваемых деталей. В зависимости от материала, условий работы, положения шва и других факторов, выбирают соответствующий электрод, который обеспечит наилучшее качество соединения.

Как выбрать диаметр электрода, как его подключить и какую выставить силу тока

Выбрать марку электродов для инвертора еще не все. Даже если вы определились, остаются, как минимум, три вопроса:

• какой диаметр электрода использовать при сварке;
• какой ток выставить;
• к какому выходу «+» или «-» подключить электрод.

Обо всем по порядку. Начнем с того, какой диаметр электрода необходим для сварки. В общем рекомендуют исходить из толщины свариваемых металлов: при небольших толщинах электрод берут с диаметром того же размера, что и металл. Если вы варите металл 3 мм толщины, то и электроды берете аналогичного размера. Если варите что-то более толстое, соответственно берете 4 мм. Но большими электродами новичкам работать будет сложно. Начинайте осваивать сварку с толщины металла 3-4 мм. Для этого используйте электроды 3 мм, или как говорят «тройку».

Общие рекомендации по выбору диаметра электрода в зависимости от толщины металла

Относительно того, как какому выходу подключать электроды. В технических характеристиках на пачке, скорее всего, указано, для какой полярности предназначен электрод. При обратном подключении к положительному выходу подключают электрод, к отрицательному зажим, который цепляют на деталь. При прямой полярности на деталь сажают плюс, на электрод подают минус. Как это выглядит на сварочном инверторе, показано на фото.

Прямая и обратная полярность подключения на сварочном инверторе

Чем отличаются эти два типа подключения? Разное направление имеет поток электронов. Как известно, электроны движутся от «минуса» к «плюсу». Потому при сварке получается, что тот элемент, который подключен к «+» греется сильнее. Меняя режимы подключения можно управлять интенсивностью нагрева металла.

Рассмотрим несколько ситуаций. Например, у вас электрод 3 мм, металл 2 мм. Если на деталь подать «+» может получиться прогар. Потому в этом случае лучше использовать обратную полярность, при которой будет больше греться электрод. Если вы той же тройкой хотите сварить 6 мм металл, лучше это делать на прямой полярности: так разогрев металла будет более глубоким и шов получится более прочным.

Сила тока при сварке

В общем случае при установке электрода сила сварного тока для инвертора выставляется в зависимости от диаметра используемого электрода. Вообще, на каждой пачке есть рекомендации, но можно обойтись и без них: на каждый миллиметр диаметра берут 20-30 Ампер тока. Получается довольно широкий диапазон, но далее нужно еще учесть как будете класть шов: с отрывом или без. Для сварки без отрыва ставят более низкие токи, с отрывом — более высокие.

Каким током нужно варить при разных электродах (общие рекомендации, точно подбирайте опытным путем)

Например, для электрода диаметром 3 мм расчетный ток получается от 60 А до 90 А. Реально работают в диапазоне от 30 Ампер до 140 Ампер. При сварке без отрыва выставляют ток порядка 70-90 А, с отрывом — 90-120 А. Эти параметры могут «гулять» в обе стороны: зависит еще от скорости движения кончика электрода, от марки и «текучести» свариваемой стали, от положения шва (для вертикального и горизонтального шва ставят чуть меньше, для потолочного — еще меньше).

В общем, даже рекомендованные производителем токи  — это далеко не требование. Начинайте с них, а потом подбирайте так, чтобы вам было удобно работать и шов получался хороший. У вас должно получиться качественное соединение, а соотношение силы тока и скорости движения вы подберете экспериментальным путем. При этом ориентируйтесь на состояние сварной ванны. Она — ваш главный показатель качества.

Ошибки, которые могут возникнуть при сварке

Теперь вы знаете не только, как выбрать электроды для инверторной сварки, но и как их подключить, какого диаметра они вам нужны для этой работы, и как для каждого типа электрода и шва подобрать ток.  Теперь поговорим немного о держателях для электродов.

3 Как классифицируются покрытые электроды?

Прежде всего, их делят на шесть видов по типу используемого покрытия:

• рутиловое – маркировка Р;
• основное – Б;
• кислое – А;
• смешанное (обозначаются двумя буквами): РЖ – железный порошок плюс рутил, РЦ – целлюлозно-рутиловое, АР – кисло-рутиловое, АБ – рутилово-основное);
• целлюлозное – Ц;
• другое – П.

Также указанный Государственный стандарт подразделяет электроды по соотношению их сечения и сечения стержня D/d (по сути – по толщине их покрытия). С данной точки зрения покрытие может быть:

• средним (С): величина D/d – меньше 1,45;
• тонким (М) – менее 1,2;
• особо толстым (Г) – более 1,8;
• толстым (Д) – 1,45–1,8.

По назначению электроды принято подразделять на те, которые оптимальны для сварки следующих видов сталей:

• конструкционных легированных, у которых сопротивление (временное) разрыву равняется не менее 600 Мпа (обозначаются литерой «Л»);
• конструкционных низколегированных и углеродистых с сопротивлением до 600 Мпа (маркировка – «У»);
• высоколегированных, обладающих специальными характеристиками («В»);
• теплоустойчивых легированных («Т»).

Наплавка же специальных поверхностных слоев осуществляется электродами, маркированными литерой «Н».

Классификация предусматривает и деление изделий для выполнения сварочных мероприятий на несколько типов, зависящих от химсостава наплавленного металла и его механических параметров, а также на три отдельных группы, описываемых содержанием в металле фосфора и серы, состоянием покрытия и классом точности выпуска электродов.

Кроме всего прочего, электроды могут иметь разное пространственное положение, при котором допускается их использование:

Технологии изготовления

Для изготовления электродов используют следующие материалы:

• особенная проволока определенного диаметра;
• мел и добавки;
• натриевые или калиевые глыбы.

Технология изготовления сварочных электродов.

Заводы по производству электродов, в большинстве своем, используют следующую технологию. Кусковые материалы промывают, очищают от пустой породы, загрязнений в специальных моечных машинах, а затем дробят в дробильных камерах.

На следующем этапе электродные материалы высушивают в сушильных установках, размалывают в шаровых мельницах.

Электродную проволоку режут на заготовки актуальной длины при помощи правильно-рубильных станков. Активные ферросплавы пассируют в автоклавах в процессе варки жидкого стекла, используемого в качестве связующего вещества для обмазочной массы.

Далее готовят шихту, обмазочную массу, дозируя компоненты согласно рецепту.

Обмазка готовится из двух частей: сухой и мокрой. Сухие компоненты смешиваются в смесителях, обмазочная или мокрая масса готовится в противоточных или бегунковых смесителях, а брикеты формируются на брикетировочных прессах.

Приготовленную обмазочную массу наносят на проволоку двумя способами: путем обмакивания или опрессовкой. Выбор способа обмазки определит особенности изготовленных электродов.

При обмакивании электродную заготовку погружают в емкость с обмазочной массой и медленно извлекают наружу. Такой способ характерен для мини-производств.

Опрессовку осуществляют путем проталкивания проволоки через специальное оборудование – электродный пресс для производства электродов. Обмазка наносится на проволоку в цилиндре установки за счет высокого давления. Далее они протаскиваются вместе с обмазочной массой через специальные отверстия.

На заметку! Данный метод изготовления расходных материалов для сварки считается более современным и совершенным, потому что позволяет изготовить большие партии товара. Но при его использовании электроды потребуется просушить.

Сушка наделит обмазку высокой прочностью, но изделия потребуется прокалить в специальных печах, чтобы она крепко держалась на них.

Состав покрытия электрода для сварки

• Кислое – титан, кремний, марганец, окись железа;
• Основное – карбонат кальция и фтористый калий;
• Целлюлозное – мука, целлюлоза, органические вещества;
• Рутиловое – рутил, минералы и органические компоненты.

Характеристики покрытия электродов

Каждое покрытие имеет свои уникальные свойства не только в рабочем плане, но и в качестве физических характеристик. Среди них можно выделить:

• Толщина покрытия электрода во много зависит от размера самого электрода, так как тут действует пропорциональное соотношение, по которому толщина покрытия составляет одну треть от общей толщины;
• Температура горения обмазки, которая является не сильно влияющим на сварку фактором, но от нее зависит, насколько хорошо будет зажигаться дуга;
• Степень впитываемой влаги, так как от этого зависит количество проводимых предварительных процедур просушки перед использованием.

Технология нанесения покрытия на электрод

Диаметр покрытия электродов зависит от толщины стержня, но для его нанесения используются практически одинаковые технологии. Это осуществляется промышленным способом при помощи специальных станков. Это автоматический процесс с высокой производительностью. Твердые части состава высушиваются и раздрабливаяются. После этого их просеивают для достижения фракций определенного размера. Затем вещество обжигают, чтобы удалить серу. В смесители части состава замешиваются с жидкими составляющими. На последней стадии станок окунает стержни в готовую смесь, благодаря чему и получаются покрытые электроды.

https://youtube.com/watch?v=0IpZm95uLo8

Описание и характеристики

Этот метод, получивший самое обширное распространение, применим во многих областях строительной, ремонтной и промышленной деятельности. А история его началась более двух веков назад в России, когда человек с самой распространённой русской фамилией, профессор В.В. Петров подарил миру сварочные электроды – обычные металлические стержни, которые он использовал в ходе научного эксперимента, исследуя характеристики дугового разряда и возможность практического использования его свойств.

Упомянутый опыт стал толчком последующего бурного развития сварочных технологий. Ныне электроды, являющиеся основным элементом данного процесса, производятся из самых различных металлов, но в некоторых случаях из других материалов.

Их основным свойством является способность хорошо проводить электричество. А назначение данных элементов рабочего процесса в подведении тока к устройствам для всевозможных сварочных работ.

На сегодняшний день электроды для сварки, применяясь на практике самым активным образом, выпускаются в различных вариантах. Марок их насчитывается, пожалуй, около двух сотен.

В ходе сварочного процесса происходит соприкосновение электродов с определённым изделием из металла. Таким образом возникает искусственно созданное короткое замыкание.

Как следствие, в области касания сам стержень и поверхность рабочего материала значительно нагреваются. Здесь температура поднимается до показателей, когда происходит изменение структуры вещества.

Оно плавится, что способствует переносу частиц расходного материала и металла в область образования сварочного шва. Он окончательно формируется при последующем застывании.

Для дуговой сварки, где электроды подразделяются с учётом материала, положенного в основу расходника, характерны две группы из плавящихся и неплавящихся образцов. В последнем варианте стержни делают из тугоплавких веществ.

К ним относятся, как правило, вольфрам. Также часто бывает востребован обладающий особыми свойствами уголь и специальный искусственный графит. Для группы плавящихся типов при изготовлении используется сварочная проволока, а основой для них служит медь, алюминий, сталь.

В некоторых случаях, для достижения устойчивого горения и защиты от различного рода негативных внешних воздействий, подобные стержни наделяются особым покрытием, наносимым в процессе опрессовки. Но иногда обходятся без подобного защитного слоя.

В ходе изменения структуры плавящихся стержней сварочный шов формируется из элементов расходника и кромок рабочего металла, то есть сразу двух элементов процесса.

Неплавящиеся электроды для сварки лишь способствуют образованию нужного соединения. А само оно формируется исключительно за счёт изменения структуры основного материала. Расплавление его составляющих становится основой шва.

Зона, где материал находится в стадии плавления, именуется сварочной ванной. Само её существование считается залогом правильного ведения всего процесса.

Расстояние от неё до стержневого конца составляет длину сварочной дуги. Она корректируется по ходу действия при работе с металлическим изделием. Таким образом поддерживаются её размеры и перемещение электродов.

Лучшие сварочные электроды с основным покрытием

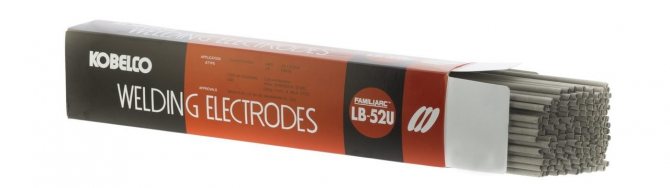

KOBELCO LB-52U 4мм

Высококачественное дорогостоящее изделие от японских производителей. Отлично справляется с соединением поверхностей из низкоуглеродистых сталей, где возможностей для двусторонней проварки нет (например, если речь идет о трубопроводах). Шов получается очень качественный. В отдельных случаях показатель прочности составляет 588 Н/мм2. Основное покрытие немного усложняет эксплуатацию. Перед использованием изделие прокаливают при температуре около 300 градусов. Это способствует удалению воды, а, значит, улучшению качества горения. Рекомендовано пользоваться при постоянном токе. Работать с переменным тоже возможно, но результат будет несколько хуже.

Преимущества:

• идеально чистый и прочный шов;
• легкое формирование шва по разным направлениям;
• возможность соединения элементов из низкоуглеродистых сталей.

Минусы:

• необходимость в предварительной прокалке из-за высокой чувствительности изделия к отсыреванию;
• высокая цена.

ESAB УОНИИ 13/55 3мм

Продукт шведского производства пользуется вполне заслуженным признанием у российских сварщиков. Он отлично подходит для соединения заготовок из углеродистых и низколегированных сортов стали

Важно, что на отечественном рынке нет подделок продукции этой марки

Плюсы:

• высокий предел текучести;
• оптимальная толщина — 3,0 мм;
• стойкость к погодным условиям;
• невысокая цена;
• отсутствие подделок на рынке.

Недостаток: небольшое относительное растяжение.

Типы покрытий электродов

Распространенные на сегодняшний день разновидности покрытий электродов обладают уникальными свойствами и имеют свое собственное обозначение маркировки.

Электроды с кислым покрытием

Кислая обмазка. Такие электроды имеют в маркировке букву А. Основой такого покрытия является марганец, разнообразные оксиды железа, кремний и прочие элементы. Необходимо сказать, что основным недостатком использования таких электродов с кислой обмазкой является опасность появления на сварочном шве горячих трещин. Такие трещины значительно ухудшают качество полученного соединения, и зачастую приходится проводить сварку заново. Из преимуществ кислой обмазки электродов можем выделить высокую сопротивляемость появлению в шве воздушных каналов, а также возможность выполнения сварки ржавых заготовок и деталей с окалиной. Такой наплавочный материал с кислым покрытием получил широкое распространение при выполнении сварки дугой любой длины переменным и постоянным током.

Электроды с целлюлозным покрытием

Целлюлозное покрытие. Электроды с такой обмазкой обозначаются буквой Ц. Особенностью наплавочных стержней с целлюлозной обмазкой является содержание органических веществ, массовая доля которых в составе может составлять 50%. Из  таких органических веществ распространена целлюлоза, которая позволяет обеспечить равномерное образование сварного валика наплавляемого материала. Такие электроды отлично себя зарекомендовали при вертикальной сварке. Характеристики металла в сварном шве соответствуют стали в спокойном и полуспокойном состоянии. Необходимо лишь учитывать, что в таких сварочных электродах содержится большое количество водорода, который при работе со сталью может существенно ухудшить характеристики металла в области сварного шва.

Электроды с рутиловым покрытием

Рутиловые электроды имеют в маркировке букву Р. Как вы можете понять из названия, обмазка содержит большое количество рутила с небольшим вкраплением кислорода и кремния. Наличие таких дополнительных элементов позволяет существенно уменьшить вероятность образования горячих трещин в сварочном шве. Полученный наплавленный материал отличается повышенной ударной прочностью. Во время сварки при горении газовой дуги выделяется газ, который позволяет защитить сварочную ванну, путем образования на поверхности органических соединений и карбонатов. Отметим лишь, что при выполнении сварки в условиях повышенной влажности и воздействия углекислого газа может существенно ухудшиться качество соединения и появляться  признаки окисления. Поэтому проводить работы необходимо в условиях нормальной влажности и предварительно прокаливать заготовки.

Такие стержни чувствительны к изменениям режимов сварки и скачкам температуры в шве. В подобном случае даже при чистой поверхности и правильном выборе используемой разновидности наплавочного материала возможен брак соединения. Именно поэтому необходимо выдерживать условия проведения сварочных работ, что и позволит гарантировать качество соединения. Опытные сварщики рекомендуют первоначально прокалывать соединяемые материалы, что и позволит избежать проблем с окислением соединительного шва. Электроды с рутиловым покрытием могут использоваться в тех случаях, когда на поверхности соединяемых металлов заметны ярковыраженные следы ржавчины. Отметим, что благодаря легкости использования такие электроды с рутиловым покрытием пользуются популярностью при выполнении сварочных работ в быту.

Электроды с основным покрытием

Основное покрытие электродов. Такая обмазка имеет обозначение буквой Б. Предназначаются эти стержни для ручной дуговой сварки, и содержат в шлаковой основе различные минералы. Выполняя сварку такими электродами, следует помнить о том, что в процессе работы образуется большое количество шлаков. Минералы выделяют газ, защищающий раскаленный и остывающий сварной шов от воздействия окружающей среды. Из преимуществ такого основного покрытия можем отметить слабую насыщенность водородом, что позволяет исключить ухудшение характеристик стали и других металлов. В наплавленном материале отсутствует водород, который отрицательно сказывается на качестве выполненного соединения. Наплавленный металл не отличается склонностью к окислению, и имеет повышенную устойчивость к сероводородному растрескиванию. Электроды с основным покрытием благодаря своим отличным характеристикам могут использоваться для сварки трубопроводов.

Сведения об электродах

Изделие представляет собой стержень длиной 25-45 см из электропроводящего материала.

Назначение материалов

Сварочный электрод нужен для создания стабильного электродугового разряда. Благодаря его высокой температуре кромки соединяемых заготовок плавятся и сливаются воедино.

Дуга возникает при следующих условиях:

• расходник и детали подключены к источнику тока;
• промежуток между ними составляет 2-4 мм.

Рекомендуем ознакомиться
Подробнее вы можете узнать из нашей статьи что такое дуга.

Классификация элементов

Расходники делятся на типы:

1. Плавящиеся. Снабжены покрытием, выполняющим защитную и другие функции.
2. Неплавящиеся.

Электроды делятся на типы по составу покрытия.

Первый тип по составу покрытия делится на виды:

1. Кислые.
2. Основные.
3. Целлюлозные.
4. Рутиловые.

Различают 4 вида:

1. Особо толстое — D/d больше 1,8.
2. Толстое — менее 1,8.
3. Среднее — менее 1,45.
4. Тонкое — менее 1,2.

Особенности эксплуатации

По типу электрода подбирают ток:

• постоянный;
• переменный.

Первый вариант обеспечивает более высокое качество шва. Различают 2 подвида:

1. Постоянный с прямой полярностью. Положительный полюс источника подключают к заготовке.
2. С обратной полярностью. «Плюс» подключен к электроду.

Постоянный ток обеспечивает высокое качество шва.

От полярности зависит температура нагрева расходника и заготовки.

Различают 4 вида швов:

1. Потолочные.
2. Вертикальные снизу вверх.
3. Те же в противоположном направлении.
4. Нижние.

Некоторые электроды не позволяют выполнять потолочные и вертикальные швы из-за высокой текучести металла в сварочной ванне.

Надежность соединения зависит от следующих параметров:

1. Силы тока.
2. Длины дуги.
3. Диаметра расходника.
4. Скорости и характера его перемещения.
5. Угла наклона к поверхности заготовок.

Надежность соединения зависит от диаметра электрода.

Длину дуги стремятся делать наименьшей. В противном случае происходит следующее:

1. Металл расходника успевает окислиться за время пути к сварочной ванне.
2. Дуга «гуляет» по стыку, что приводит к распределению тепла по большой площади. В результате уменьшается глубина провара, усиливается разбрызгивание основного материала (он отскакивает от нерасплавленной поверхности).

При большой величине промежутка между расходником и заготовкой шов получается грязным и неаккуратным.

Коротко о марках электродов

ГОСТ 9467-75 устанавливает единую буквенно-цифровую систему обозначения расходников.

Марку записывают в виде дроби, например:

1. Числитель — Э46-МР-3 АРС-3-УД.
2. Знаменатель — Е432(3)-Р21.

Первый символ числителя обозначает способ сварки. В данном случае — ручная дуговая (литера Э).

Далее указывают временное сопротивление наплавки разрыву в кгс/кв. мм. В указанном примере — 46. Если изделие придает шву повышенные прочность и пластичность, после числа ставят литеру «А» (например, Э50А).

ГОСТ устанавливает систему обозначения электродов.

Следующая позиция — марка электрода (МР-3).

АРС — сокращенное обозначение производителя (завод «Арсенал»).

3 — диаметр.

Следующий символ обозначает тип стали:

• У — углеродистую и низколегированную;
• Л — легированную;
• Т — теплостойкую;
• В — высоколегированную с особыми свойствами.

Литера «Н» на этом месте означает «наплавочный электрод». Такие изделия используются для восстановления стертых участков (например, седла вентиля).

Следующая буква обозначает толщину покрытия:

• М — тонкое;
• С — среднее;
• Д — толстое;
• Г — особо толстое.

Первый символ знаменателя — тип электрода по международной системе обозначений. В данном примере — плавящийся (литера E).

На электродах указывается их тип.

Далее указывают прочность на разрыв в десятках МПа. Для данного расходника это 430 (МПа).

Следующая цифра означает относительное удлинение расходника. 2 — это 24% и более.

Далее цифрой обозначают допустимую температуру. Например, 3 — до -20°С, 6 — до -50°С и т.д.

Следующим символом зашифрован тип покрытия:

• Р — рутиловое;
• А — кислое;
• Б — основное;
• Ц — целлюлозное.

Обмазку смешанного типа обозначают сочетанием букв. Например, РЦ расшифровывается как рутилово-целлюлозный.

Присутствие в покрытии железного порошка показывают литерой Ж: РЖ, АЖ и т.д.

Предпоследней цифрой в марке зашифрованы допустимые пространственные положения шва:

• 1 — все;
• 2 — все, кроме вертикальных в направлении сверху вниз;
• 3 — нижние, горизонтальные на вертикальной плоскости и вертикальные снизу вверх;
• 4 — нижние и нижние в лодочку.

Как правильно выбирать покрытые электроды

В первую очередь, при выборе покрытых электродов необходимо проверить будет ли металл шва соответствовать требованиям по механическим свойствам: прочности на растяжение, относительному удлинению и ударной прочности. Применительно к электродами для нелегированных сталей механические свойства могут быть определены по маркировке.

Сварочно-технологические свойства. Сварочно-технологические свойства электродов определяются, в первую очередь, видом его покрытия. Две последние цифры в обозначении электрода дают информацию о стабильности процесса в различных положениях сварки, а также о роде и полярности тока. Электродами рутилового типа выполнять сварку, как правило, легче и поэтому они применяются чаще других типов. Однако этот электродов, также как и электроды с кислым видом покрытия характеризуются достаточно высоким содержанием водорода в металле шва. Электродами с основным видом покрытия выполнять сварку значительно сложнее, так как ими трудно зажигать дугу и, к тому же, ее необходимо поддерживать очень короткой. Однако эти электроды обеспечивают прекрасные механические свойства металла шва.

Легирование металла шва. При сварке легированных сталей выбор электрода, как правило, зависит от требуемого химического состава металла шва. Обычно стремятся, чтобы металл шва имел тот же химический состав, что и основной металл. При сварке разнородных металлов легирование электрода обычно должно соответствовать менее легированному металлу. Однако, при сварке нелегированной и нержавеющей стали предпочтение должно отдаваться высоколегированным электродам с тем, чтобы снизить склонность к закаливанию металла шва, представляющего собой смесь обоих указанных сталей.

Экономические факторы. При выборе покрытых электродов немаловажным фактором является его скорость наплавки, измеряемая в кг/час. Высокопроизводительные электроды, как правило, более предпочтительные в этом отношении, однако их применение ограничено сваркой в нижнем и, иногда, в горизонтальном положениях. Оценить указанное свойство электродов можно по каталогам, которые предоставляются предприятиями изготовителями

При этом, естественно, необходимо обращать внимание на стоимость электродов от разных производителей

При сварке покрытыми электродами сварщик должен стремиться использовать электрод полностью, оставляя огарок длиной не более 50 мм. К сожалению, плохой привычкой некоторых сварщиков является выбрасывание всего лишь наполовину использованного электрода, что приводит к неоправданно высокому их потреблению и частым остановкам при выполнении сварки.

Настройка силы тока в зависимости от электрода

Теперь перейдем непосредственно к электродам и настройкам силы тока. Как мы писали выше, диаметр электрода подбирается исходя из толщины металла. Если вам нужно сварить деталь толщиной от 3 до 5 миллиметров, то используйте электроды диаметром 3-4 миллиметра. Если толщина до 8 миллиметров, то электрода диаметром 5 миллиметров вам будет достаточно.

А что насчет силы тока? Здесь все просто.

При сварке металла электродом 3 мм сила сварочного тока должна быть от 65 до 100 Ампер. Вас может удивить такая большая разница в цифрах, но не стоит беспокоиться. Вы будете сами выбирать удобное значение в зависимости от металла и его характеристик. Новичкам рекомендуем устанавливать 80 Ампер, это наиболее универсальное значение.

Сила сварочного тока при сварке электродом 4 мм может составлять от 120 до 200 Ампер. Такой диаметр электрода наиболее популярен, поскольку позволяет варить самые разнообразные швы. Он широко используется в промышленной и домашней сварке

Поэтому крайне важно научиться настраивать сварочный ток именно в этом диапазоне

Если планируете использовать электрод диаметром 5 миллиметров, то здесь понадобятся довольно большие значения сварочного тока. Минимум 160 Ампер. Рекомендуемое значение — 200 Ампер. Чтобы работа была непрерывной, а дуга горела стабильно, рекомендуем использовать полупрофессиональный трансформатор.

А что, если вы собираетесь работать с электродами большой толщины? Скажем, 8 миллиметров. Здесь вам не обойтись без профессионального мощного оборудования. Минимальное значение тока должно составлять 250 Ампер. Но, скорее всего, в своей работе вам придется использовать куда большие значения, вплоть до 350 Ампер.

Отдельно хотим сказать про компактные инверторные сварочные аппараты, которые сейчас продаются в каждом специализированном магазине. Их полюбили многие домашние сварщики, за их простоту, компактность и надежность. Но есть и недостаток: зачастую такие аппараты способны работать только с проволокой малого диаметра, до 2 миллиметров. Для таких аппаратов сила тока в 40-50 Ампер будет достаточной. Мы рекомендуем приобретать модели таких аппаратов, которые способны плавно регулировать ток. Тогда погрешность будет минимальной.

Не устанавливайте силу тока наугад или опираясь на неаргументированные советы других сварщиков

Этому вопросу нужно уделять должное внимание, иначе вам металл либо не будет плавиться на нужную глубину, либо будет прожигаться. В любом случае, качество швов от такой работы не назовешь хорошим или даже сносным

Ваш главный советник — ГОСТы и прочие нормативные документы, в которых четко прописаны все настройки. Изучайте их, только так вы сможете получить правильную информацию.

Ниже вы можете видеть таблицы, которые помогут вам настроить силу сварочного тока в зависимости от диаметра применяемого электрода. Установите на сварочном аппаратенастройки из первой таблицы, если планируете варить стыковые швы.

Настройки из второй таблицы, которую вы можете видеть ниже, более универсальные. С них можно начинать свои первые попытки настроить сварочный аппарат. Такая таблица сварочных токов обязательно пригодится вам, так что запишите ее или запомните.
