Какой выбрать внутрипольный конвектор: рейтинг 7 лучших моделей

Советы

Старайтесь внимательно относиться к уходу за вашими отопительными приборами и минимум раз в месяц проводите их профилактическую очистку от пыли и грязи. Низкое расположение конвектора приводит к скапливанию в приборе слоев пыли и мелких бытовых приборов. При попадании пыли и грязи на теплообменник или нагревательный элемент возможно появление в помещении неприятных запахов.

Чуть ли не главный момент в использовании любого бытового прибора – грамотно сделанный выбор определенной модели

При покупке уделите пристальное внимание изучению таких параметров конвектора, как материал корпуса, способ нагрева, размеры, материал теплообменника, вид решетки, показатели рабочего давления, наличие или отсутствие вентилятора

При установке внутрипольных конвекторов старайтесь следить за деятельностью маленьких детей или домашних животных вблизи приборов. При долгой работе решетки многих встраиваемых конвекторов могут значительно нагреваться и спровоцировать ожог. С такой же внимательностью отнеситесь к сохранности мебели, стоящей в близости от прибора.

О том, какие бывают внутрипольные конвекторы, смотрите в следующем видео.

Проверяем систему отопления

Монтаж внутрипольного конвектора требует проверки уровня готовности отопительной системы. Требуется провести проверку хода и качества воды в контуре труб, к которым будет подсоединяться агрегат. Лучший способ проверить — перекрыть трубы и слить теплоноситель.

Необходимые инструменты, которые понадобятся для монтажа внутрипольного конвектора:

• Сантехнические ключи.
• Строительный уровень.
• Резчик.
• Дальномер.
• Пассатижи.
• Паяльник, сварка, горелка или пресс инструмент (в зависимости от материала отопительной системы).
• Рулетка.
• Перфоратор.
• Труборез.
• Отвертка на плюс и минус.
• Паковочная нить.
• Пистолет для монтажной пены.
• Маркер.
• Строительный пылесос.

Мы указали общий список оборудования, которое может понадобиться вам в монтаже внутрипольного конвектора. Этот пункт индивидуален для каждого.

Проверяем комплектацию конвектора

Стоит разделить конвекторы на две группы — с максимальной и минимальной комплектацией. Минимальная: теплообменник и короб, выравнивающие болты, крепежи к полу и, конечно же, гарантия с инструкцией. К максимальной стоит отнести сервопровода, декоративную решетку, краны. Монтаж внутрипольных конвекторов требует наличия всех составляющих элементов.

Составные элементы встроенных конвекторов

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

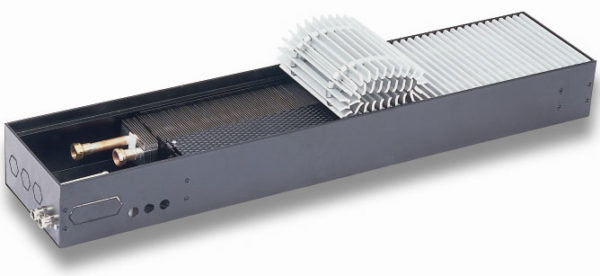

Конструкция конвектора

Вне зависимости от моделей все они состоят из нескольких элементов.

1. Корпус (короб). Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями. Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.
2. Теплообменник. Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
3. Декоративная решетка. Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Встраиваемые в пол конвекторы, конструкция

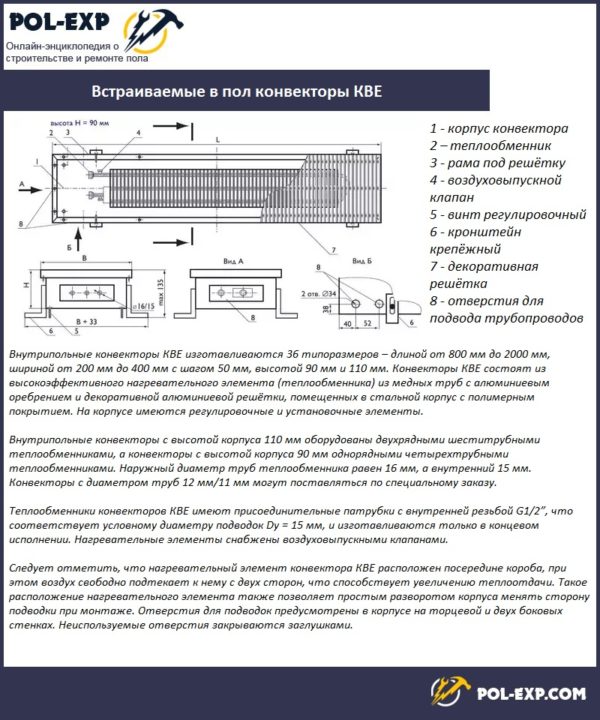

Встраиваемые в пол конвекторы КВЕ

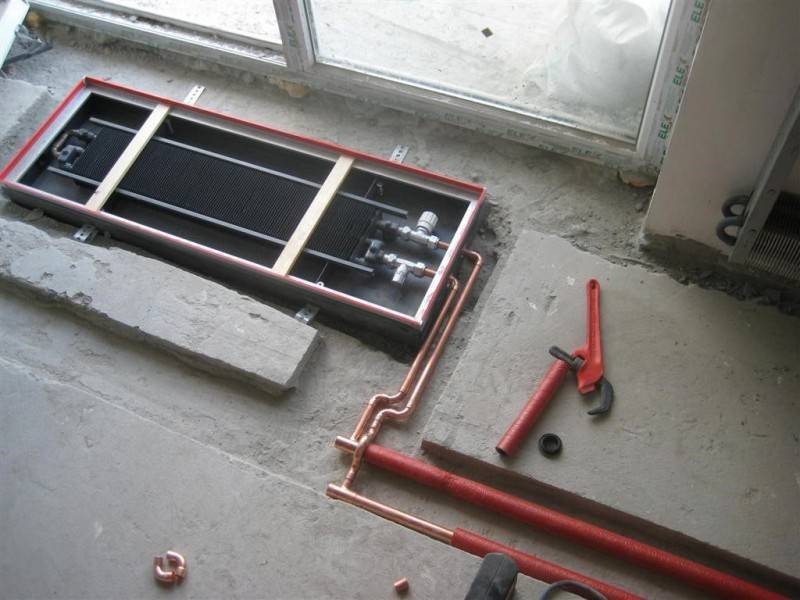

Монтаж внутрипольного электрического конвектора

Установка внутрипольного электрического конвектора включает нескольких этапов:

1. Конвектор монтируют на черновой пол и закрепляют его, используя уголки, винты и дюбеля, предусмотренные в комплекте.
2. На следующем этапе необходимо выровнять устройство по уровню, это осуществляется при помощи технологических болтов.
3. При помощи фитингов к конвектору подсоединяются электрические кабеля.
4. Далее производится укладка теплоизоляционного материала, чаще всего это пенополистирольный материал.
5. Заключительный этап — заливка пола, укладка напольного покрытия.

Также можете обратить внимание на плинтусный электрический конвектор, который отличается своей компактностью.

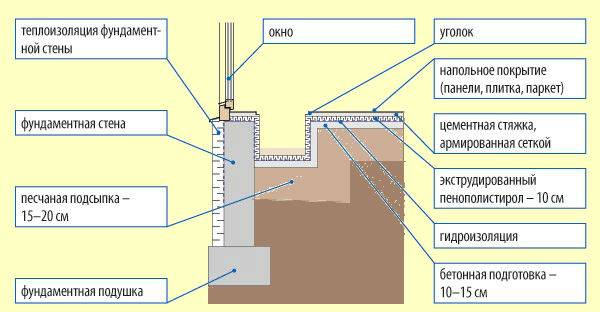

Ниша под конвектор встроенный в пол – устройство

Проще всего сделать нишу на первом этаже в земляном полу.

• Ниша должна быть покрыта слоем гидроизоляции. Причем, гидроизоляция ниши, должна быть совмещена с гидроизоляцией основного пола.
• Размер ниши должен подходить к размеру радиаторов. От стен ниши до краев радиатора должно быть расстояние не менее 100мм. Расстояние от края ниши до окна должно быть 50-250 мм.

• Общая конструкция ниши под радиатор, хорошо виден на рисунке. Эта схема устройства ниши под радиатор на первом этаже дома.
• Если нишу нужно сделать на втором и третьем этажах, нужно предусмотреть опускание балок перекрытии на нужную высоту.
• Нишу можно оштукатурить, но предварительно нужно ее утеплить. Лучше использовать пенополистирол. Это жесткий утеплитель, который дополнительно усилит нишу. Утепление снизит тепловые потери на ненужный нагрев пола.
• Само «корыто» ниши лучше сделать из оцинкованной стали. Она дополнительно послужит тепловым отражателем. Можно обложить нишу (вместо стали, керамической плиткой).
• Края ниши нужно отделать уголком, для укладки декоративной решетки.

Преимущества и недостатки

По сравнению с другими нагревателями, внутрипольные электрические конвекторы обладают некоторыми достоинствами:

• отличаются высокой безопасностью: температура декоративной решетки 40°С, поэтому вы не получите ожога, коснувшись ее;
• отличаются высокой производительностью: благодаря совершенной конструкции, их теплоотдача намного выше, чем у традиционных радиаторов;
• характеризуются надежностью и длительным сроком эксплуатации;
• позволяют сэкономить много места, поскольку встраиваются в пол;
• прогревают помещение в короткие сроки.

Заранее установленный программный режим управления позволит конвекторам изменять потребляемую мощность, учитывая время года и реальную температуру за окном.

Но подобные устройства не идеальны и в их работе есть недостатки:

• высокие затраты на электричество;
• придется увеличивать толщину пола на 15 см.

Про принцип работы электрического конвектора можно прочитать на этой странице.

Травмоопасность

И самое главное, абсолютно все внутрипольные конвекторы чрезвычайно травмоопасны.

Во-первых, о рамку этих обогревателей постоянно рвутся носки и колготки. А если вы ходите босиком, об них травмируются ноги.

Во-вторых, если наступить на решетку конвектора, она очень часто ломается и нога проваливается во внутрь. Все это может закончиться серьезными травмами ступней.

В-третьих, домашние животные, особенно маленькие собачки, постоянно ломают в этих решетках ноги.

Ну и последнее, самое неприятное, в узких щелях решетчатого радиатора могут получить серьезные травмы маленькие дети. Они ломают пальцы, сдирают кожу, застревают различными частями рук и ног.

Поэтому внутрипольные конвекторы — это очень плохое решение для отопления вашей квартиры. И если без них можно обойтись, именно так и нужно делать.

https://youtube.com/watch?v=lqJGl2B3OaE

Монтажные работы

Инструкция по установке водяных обогревателей несложна и заключается в подсоединении к отопительному трубопроводу. Внутрипольные модели устанавливаются одновременно с устройством пола, настенные или плинтусные модели могут устанавливаться в любое время.

Процесс установки включает в себя разводку электрокабелей, контуров подачи теплоносителя, устройство ниши для короба агрегата, который должен быть вровень с чистовым полом. Лучше доверить эту работу квалифицированным специалистам.

В зависимости от предназначения отопительный водяной конвектор может выполнять 2 функции:

• обогревать помещение – прибор устанавливается в стороне от оконных проемов;
• создавать воздушный заслон холодному воздуху в оконной зоне – обогреватель напротив окна на расстоянии от 20 до 30 см.

Безупречное отопление достигается соблюдением обязательных условий при установке:

1. Подвод/отвод теплоносителей выполняется из жестких или гибких соединений и запорных кранов (в комплекте).

1. Конвекторная ниша должна иметь такую глубину, чтобы декоративная крышка прибора была на одном уровне с готовым полом
   .
2. Допустимые зазоры на ширину и высоту конвектора от 10 до 15 мм.
3. Регулировочными болтами конвектор водяного отопления выравнивается по горизонтали и закрепляется.
4. Зазоры изолируются и уплотняются специальным материалом.
5. После монтажа чистового пола подключить подводки (электрическая необходима при наличии встроенного вентилятора).
6. Оставшиеся щели уплотнить герметиком/ отделочным материалом, включить прибор и накрыть решеткой.

Установка настенных и плинтусных обогревателей не имеет стольких нюансов и заключается в подсоединении объекта к водопроводной сети, а это легко сделать своими руками.

Перед работой с настенным обогревателем нужно снять батарею, затем приступать непосредственно к монтажу.

1. Вместо радиаторных пробок навернуть на сгоны две муфты с аналогичным подводке диаметром – обычно 20 мм.
2. На кронштейнах зафиксировать конвектор и совместить его оси резьб с осями сгонов.
3. Подмотать резьбы на обогревателе, согнать на них муфты до упора и подтянуть контргайки.
4. Во избежание гидроудара, запуская стояк, открывать вентили медленно.

Подключение к центральному отоплению

Во-первых, внутрипольные конвекторы не совместимы с центральным отоплением

И не важно, какая у вас схема подключения:. однотрубная

однотрубная

или двухтрубная

Ни с одной из них вы не добьетесь нормальной работы. Это происходит из-за того, что подводящие и отходящие трубы прокладываются по замысловатым и сложным маршрутам.

И во всех этих стыках, поворотах и коленах возникает повышенное гидравлическое сопротивление.

Горячая вода не хочет идти по сложному пути со множеством стыков и заужений. Ей гораздо проще, минуя конвектор, напрямую проскочить в другую комнату или через стенку к вашим соседям. То есть там, где установлены нормальные радиаторы и создано нормальное сопротивление.

В результате ваши конвекторы остаются холодными. Конечно, можно пойти на хитрость и при однотрубной системе заглушить байпас.

Тем самым вы обеспечите подачу горячей воды принудительно. Однако всего что вы добьетесь, будет подобно эффекту монтажа водяного пола.

У вас в квартире будет жара, а у всех ближайших соседей дубак.

Соответственно, ждите жалоб во все инстанции. Далее, комиссионные проверки. Предписания о том, что за собственный счет, в 3-х дневный срок, вам необходимо восстановить нормальную схему и работу системы центрального отопления.

А если предварительно сделать расчет, правильно подобрать материал (сечение и диаметр пластиковых труб, надвижные фитинги) будет ли работать в этом случае конвектор? Да, будет.

Однако, нормально греть будут далеко не все модели, а только самые мощные из них, да и то, имеющие в своей конструкции отдельный вентилятор.

Но даже и в этом случае, монтаж и установка внутрипольных конвекторов, с точки зрения законодательства, все равно подпадает под те же правила, что и монтаж водяных теплых полов.

То есть подключать их от системы центрального отопления строго запрещено.

Кроме этого, если подключиться от стояков и уйти трубами под стяжку, стояки то все равно останутся.

И вам придется выкручиваться двумя способами:

обходить их напольным покрытием

возводить фальшстену

Поэтому главное что вы должны запомнить – если у вас стандартная система отопления, то о внутрипольных конвекторах нужно забыть сразу.

Запорно-регулирующая арматура

Для самых простых и дешевых устройств применяется ручная регулировка расхода теплоносителя. Если необходимо полностью открывать или перекрывать поток жидкости, применяют кран, где вращающаяся пробка или шар с пропускным каналом расположены перпендикулярно движущемуся потоку.

Отличием вентиля является способность не только открываться и закрываться, но также регулировать расход потока жидкости. Приемлемым вариантом является ручной дроссель, где сечение регулируемого канала значительно меньше, чем у подводящего трубопровода.

Установка внутрипольных конвекторов европейских производителей производится большей частью с автоматическими регуляторами, представленными термостатическими головками, где клапан соединен с винтовым штоком, управляемым от выносного или встроенного в корпус датчика температуры.

Лучшие внутрипольные конвекторы отопления на 2021 год

При выборе обогревателя, оснащенного естественной конвекцией, предпочтительнее обращать внимание на аппараты отечественного, российского производства. Это обусловлено тем, что отечественные производители выпускают изделия хорошего качества сборки

Кроме того, отечественные теплообменники гораздо дешевле импортных аналогов.

Если же необходим конвектор с принудительной системой конвенции, тогда лучше всего, остановить свой выбор на одном из европейских производителей. Это обусловлено тем, что технические характеристики европейских аппаратов с принудительной конвенцией гораздо лучше, по сравнению с отечественными аналогами. Кроме того, большинство европейских изделий обладают хорошим запасом мощности, практически не издают шума во время работы.

Выбор места для монтажа внутрипольных конвекторов

От размещения встраиваемой батареи зависит ее мощность, скорость, шумность, экономичность и продолжительность эксплуатации. Даже самое качественное и дорогое оборудование не даст желаемого эффекта, если находится слишком близко к окну или слишком далеко от стены.

Общие правила установки внутрипольного конвектора просты:

• отступ от окна не меньше 8 и не больше 35 см;

• для устройств с принудительной конвекцией важно размещение вентилятора по соотношения к окнам. Втянутый вентилятором воздух попадает в теплообменник, нагревается и разделяется на большой (направлен в сторону теплообменника) и маленький (направлен в сторону вентилятора) потоки. Если в приоритете обогрев помещения, устанавливайте конвектор вентилятором к окну

В таком случае большой поток будет обогревать комнату, а маленький – обдувать стекло. Если в приоритете борьба с конденсатом, разверните вентилятор внутрь помещения;

Если в приоритете обогрев помещения, устанавливайте конвектор вентилятором к окну. В таком случае большой поток будет обогревать комнату, а маленький – обдувать стекло. Если в приоритете борьба с конденсатом, разверните вентилятор внутрь помещения;

• встроенный в пол конвектор нельзя делить шторами. Размещение занавесок зависит от задач, поставленных перед батареей. Если нужно обогревать комнату, то схема «окно-конвектор-шторы», если требуется обдув стекла от конденсата – «окно-шторы-конвектор». Решить обе задачи одновременно можно используя короткие занавески, заканчивающиеся минимум за 10 см над полом.

Как обслуживать внутрипольный конвектор?

Как и любое другое отопительное оборудование, внутрипольные конвекторы отопления нуждаются в периодической очистке. Ее выполняют с помощью пылесоса, предварительно сняв защитную решетку. Очищают ребристую поверхность теплообменника, при необходимости используя щетку, удаляют загрязнения и пыль. Саму решетку можно промыть водой.

При гидравлических испытаниях, когда давление в системе отопления превышает номинальное, необходимо убедиться в том, что конвекторы не потекли. Для этого достаточно открыть решетку и осмотреть короб. Если он сухой – значит, конвектор с честью выдержал испытания.

При соблюдении правил установки и обслуживания внутрипольные конвекторы отопления водяные принесут в ваш дом тепло, не нарушая общей дизайнерской идеи. Установленный перед входной дверью конвектор способен задержать до 90% холодного воздуха при ее открывании и создать тепловую завесу. При этом они бесшумны, стильно выглядят и, благодаря разнообразию цветовых решений, отлично вписываются в любой интерьер, даря уют и комфорт.

С вентилятором или без?

Вентиляторы на внутрипольных водяных конвекторах значительно увеличивают мощность системы в целом, так как они принудительно прогоняют воздух через радиаторы. С использованием вентиляторов можно абсолютно точно регулировать объем проходящего воздуха и соответственно температуру воздуха в помещении. Конечно такой апгрейд системы вывернет из вашего кармана чуть больше денег, но если вы готовы потратиться ради большего уюта — смело устанавливайте, не прогадаете!

Безопасность

Использование в качестве системы отопления внутрипольных электрических конвекторов, характеризуется высоким уровнем безопасности, который обусловлен некоторыми особенностями конструкции агрегатов:

1. Внешний корпус устройства выполнен из металла и абсолютно никак не связан с электрическим ТЭНом. Это значит, что конвектор не нужно заземлять, и вы будете застрахованы от замыкания, в случае попадания влаги.
2. Через теплообменник все время проходят потоки холодного воздуха, тем самым защищая его от перегрева.
3. Многие модели оборудованы системой, позволяющей осуществлять контроль за нагревом поверхности корпуса, и в случае перегрева отключать устройство.
4. Благодаря электрическим предохранителям, защищены от короткого замыкания.

Декоративные решетки для внутрипольных конвекторов

Установка

Первый этап монтажа внутрипольных конвекторов – это всегда подготовка специальной ниши для установки устройства. В случае встраиваемых в пол конвекторов это может быть как обычная бетонная стяжка, так и монтаж в фальшпол. Оба варианта монтажа таких конвекторов возможны только в случае, если в помещении ремонт еще не закончен, а полы еще не установлены.

При выборе ниши для отопительных агрегатов следует обратить внимание на следующие показатели

• Глубина отверстия. Глубина ниши должна быть примерно на 10-15 мм больше высоты самого устройства. Такую цифру чаще всего указывают производители в руководстве пользования отдельных моделей. Страховочные миллиметры позволят грамотно выровнять короб устройства, а также решетку с уровнем пола.
• Ширина и длина ниши. Здесь специалисты советуют добавлять к размерам устройства от 5 до 10 мм – так вы сможете грамотно укрепить корпус устройства и не испытаете затруднений при укладке коммуникаций.

• Расстояние от окна и стен. Специалисты рекомендуют оставлять от 5 до 15 см между установленным агрегатом и окном (или панорамными окнами). Если речь о расстоянии от устройства до стен, то здесь следует выдержать от 15 до 30 см во избежание образования плесени в углах и скопления тепла только на стенах.
• Шторы. Шторы или тюль являются незаменимым элементом в большинстве стилевых решений. Учитывайте, что они не должны препятствовать циркуляции воздуха, следовательно, не должны закрывать обогреватели от помещения. Идеальным вариантом для встроенных конвекторов будут небольшие и легкие шторы в стиле кантри или прованс, жалюзи или скручиваемые тканевые модели.
• Изоляция и теплопотери. Неграмотное размещение обогревательного устройства приводит к снижению эффективности обогрева и самого КПД устройства. При монтаже обязательно воспользуйтесь изоляционным материалом, иначе все образованное агрегатом тепло будет обогревать не комнату, а ближайшие 1-2 квадратных метра пола
• Устойчивость. Прибор монтируется до состояния полной устойчивости и стабильности. Для регулирования удобной высоты могут быть использованы специальные опоры или кронштейны. В качестве дополнительной стабилизации устройства в нише могут быть использованы различные фиксирующие рабочие растворы. Такая стабилизация положения агрегата необходима для будущей установки трубных коммуникаций, которые при малейшем смещении проводки могут привести к затоплению помещения и порче напольного покрытия.

При установке встроенного в пол конвектора, работающего на воде, возможны всего 2 способа подключения коммуникаций.

Гибкое. Такое подключение предполагает использование гибких коммуникаций или шлангов, подающих теплоноситель в теплообменник. Однозначный плюс такого подключения в том, что коммуникации легко убираются во время уборки агрегата, а затем свободно закрепляются обратно. Минусом такого подключения является относительная недолговечность и уязвимость гибких коммуникаций.

В случае подключения электрического встраиваемого в пол конвектора вам достаточно грамотно проложить провода и подсоединить устройство к сети в 220 вольт. Заземление в данном случае не потребуется, так как коммуникации в современных внутрипольных конвекторах изготавливаются априори с заземлением. Проследите, чтобы вся проводка была спрятана под полом – так вы обезопасите себя от травм, а само устройство – от преждевременной ломки.

Дополнительные советы по монтажу встроенных в пол конвекторов.

• Лучшим материалом в обвязке встраиваемых конвекторов считаются именно металлопластиковые трубы или коммуникации. Они одновременно обладают достаточной прочностью для длительного использования и пластичностью для удобного размещения в любых условиях укладки.
• Коммуникации, вне зависимости от их вида, следует вмуровать в бетонное покрытие либо укрыть фальшполом. На этом участке укладки коммуникаций не должно быть лишних соединений или переключателей, именно поэтому чисто металлические варианты здесь непрактичны. В случае укладки фальшпола есть возможность установки коммуникаций любого типа, однако рекомендованными материалами здесь остается металлопластмасса или полипропилен.
• При установке агрегата и последующей укладке решетки или декоративной рамки возможно образование просветов и свободного пространства между настилом. Специалисты советуют заполнять его силиконом.
• Монтаж труб контура к устройству следует проводить с помощью специальных накидных гаек (их еще называют «американками»).

Конструкция и принцип работы

Конвектор напольный – это прибор отопления нового поколения, который способен идеально вписаться в дизайн любого интерьера, так как данное устройство практически невидимо и не скрадывает пространство. Главная особенность заключается в том, что изделие помещается в специальную нишу, созданной в полу, а сверху закрывается декоративной решеткой, которая устанавливается вровень с напольным покрытием.

Что касается используемого источника тепла, то в этом качестве конвекторы применяют электричество и воду.

Электрическое устройство оснащается ТЭНом и применимо в любом месте, где есть доступ к розетке. С финансовой точки зрения такой прибор значительно ударит по карману, но благодаря простоте монтажа и подключения, электрические модели выигрывают, так как не требуется прокладки коммуникаций.

В то же время, напольный водяной агрегат более экономный в процессе эксплуатации, однако требует подведения отопительной магистрали.  Водяной конвектор можно определить, как разновидность системы теплого пола, но у которого отличается принцип работы. Теплый пол выдает лучистый и конвекционный поток, а в нашем случае применяется только одна, конвекционная, составляющая.

Конструкция этого устройство очень проста. Конвекционный теплообменник помещен в металлический корпус и подключается к трубопроводу. Снаружи корпуса имеется посадочное место для установки декоративной решетки с высоким запасом прочности, рассчитанным на определенное давление весом человека.

По своим конструктивным особенностям такие отопительные агрегаты бывают следующих типов:

• с естественной циркуляцией воздушных потоков;
• с вентилятором и принудительным перемещением воздушных масс;
• с функцией нагрева/охлаждения и подачи притока воздуха с улицы.

При работе прибора первого типа воздушные потоки нагреваются теплообменником и естественным образом поднимаются наверх, смешавшись с холодными воздушными массами в области оконного проема.

Внутрипольные водяные нагреватели, оснащенные вентилятором, функционируют намного лучше, так как в них более интенсивно тепло снимается с пластин теплообменника и принудительно направляется наверх, вынуждая воздушную среду комнаты постоянно перемещаться. Поэтому агрегаты с вентилятором пользуются наибольшей популярностью.

Устройства третьего типа – это дорогое удовольствие. В них реализуется возможность подсоединения к многоконтурной системе, а в теплообменник можно подать, как горячую, так  холодную воду, а также патрубок для притока воздушных масс. Управляется данный нагреватель выносным электронным блоком, который может управлять работой сразу нескольких агрегатов.

Обратите внимание! Внутрипольные конвекторы третьего типа полноценно работают лишь как элемент централизованной отопительной системы, и нагревать и охлаждать воду самостоятельно не могут, теплоноситель нужно по трубопроводу подавать к прибору. Приточные воздушные потоки тоже обрабатываются в вентиляции, попадая в агрегат по воздуховоду
