Какой должна быть правильная конструкция скважины на воду

Дворовая магистраль: проведение водопровода от скважины

инструменты и материалы

Для проведения водопровода на участке можно использовать разные виды труб:

1. Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

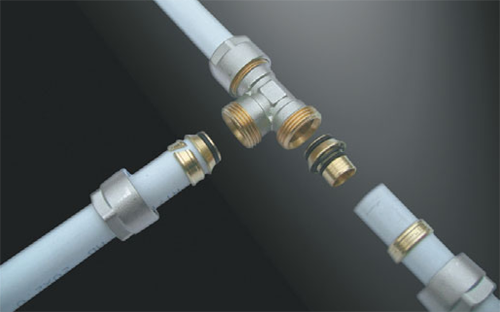

Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.

Железные трубы надежны и долговечны, однако поддаются коррозии.

Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).

❝Диаметр трубопровода от скважины должен составлять 32 мм❞

Инструменты для проведения трубопровода:

1. Для монтажа стального или медного водопровода:

заглушки, муфты, переходники, сгоны.
Для монтажа водопровода из металлопластиковых труб:

• разводной, газовый и гаечные ключи;
• фитинги, фум-лента.

Для монтажа полипропиленовых труб потребуется паяльник с насадками.

последовательность прокладки и утепления водопровода

Трубопровод можно проложить двумя способами:

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод. Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

Прокладка труб водопровода в частном доме может выполняться по двум схемам:

1. Последовательное подключение потребителей. Этот вариант подходит для небольших домов, в котором проживает не более 2-х человек. При большом количестве жильцом могут возникнуть неудобства: в системе резко падает давление при одновременном включении нескольких водозаборных точек.

Коллекторное подключение потребителей к системе – более сложная схема обустройства водоснабжения, но более удобная в эксплуатации. Проблем с напором не возникает. Разводка труб в коттеджах и больших частных домах производиться по коллекторной схеме.

Для монтажа внутридомовой водопроводной системы используют полипропиленовые или металлопластиковые трубы.

Нормальная работа бытовых приборов и сантехники возможна при бесперебойной подаче и достаточном напоре воды. Приведем ряд советов, которые помогут грамотно собрать и настроить систему водоснабжения:

1. Обустраивать водоснабжение на участке лучше в теплое время года, – снижен риск ошибиться с расположением водоносного слоя, так как уровень воды в этот период самый низкий.
2. При необходимости проводить трубопровод через межкомнатные перегородки, стены или другие строительные конструкции, трубу надо заключить в пластиковый или металлический стакан.

В водопроводе с меньшим количеством углов и поворотов, давление сохраняется лучше.
На входе коллектора обязательно надо установить кран для слива воды и запорную арматуру.

При прокладке водопровода к дому надо использовать пищевую трубу с соответствующей маркировкой.
Давление в гидроаккумуляторе должно быть на 2-3 метра (0,2-0,3 Бар) меньше порога нижнего давления.
Желательно выбирать модели насосов, которые имеют встроенные датчики воды. При отсутствии воды насос выключается.

Перед началом эксплуатации систему надо проверить на отсутствие протечек и работоспособность.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Устройство

Для создания автономного водопровода подходят не все трубы, представленные на рынке стройматериалов. Поэтому при их выборе в первую очередь нужно смотреть на маркировку. Водопроводные трубы имеют примерно следующие обозначения – PPR-All-PN20, где

• «PPR» – аббревиатура, сокращенное название материала изделия, в примере это полипропилен.
• «All» – внутренний алюминиевый слой, защищающий структуру трубы от деформации.
• «PN20» – это толщина стенки, по ней определяется максимальное рабочее давление системы, измеряется в МПа.

Выбор диаметра трубы базируется не столько на диаметре резьбового входа на насосе и системе автоматизированного контроля давления, сколько на предполагаемом объеме потребления воды. Для небольших частных домов и коттеджей стандартно используются трубы в 25 мм в диаметре.

При подборе насоса нужно учитывать следующие моменты:

Если используется вода из скважины, применять вибрационный агрегат нельзя, он повредит обсадную трубу и фильтрующий элемент. Уместен только центробежный насос.
Вода из скважины по качеству должна соответствовать требованиям насоса. При скважине «на песок» в воде будут попадаться песчинки, которые быстро приведут к поломке агрегата

В таком варианте важно правильно подобрать фильтр.
Автоматика от сухого хода. Подбирая насос, если выбор пал на модель без встроенной защиты от «сухого хода», необходимо дополнительно приобрести автоматику соответствующего предназначения

В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.

Следующий шаг – бурение скважины. Из-за сложности и высокой трудоемкости этот этап лучше выполнять при помощи специализированной бригады с необходимым буровым оборудованием. В зависимости от глубины залегания воды и специфики почвы применяются различные типы бурения:

• шнековое;
• роторное;
• колонковое.

Скважина бурится до достижения водоносного слоя. Далее процесс продолжается, пока не обнаружится водоупорная порода. После этого в проем вставляется обсадная труба с фильтром на конце. Он должен изготавливаться из нержавеющей стали и иметь мелкую ячейку. Полость между трубой и дном скважины заполняется мелким щебнем. Далее необходимо произвести промывку скважины. Чаще всего эта процедура выполняется посредством ручного насоса или погружного, спущенного в обсадную трубу. Без этого действия чистой воды можно не ждать.

Кессон служит защитой как для скважины, так и для опускаемого в нее оборудования. От его наличия напрямую зависит срок эксплуатации водопровода, а также удобство при обслуживании агрегатов, погруженных в скважину.

Кессон в зависимости от используемого материала может быть следующим:

• металлический;
• литой из бетона;
• выложенный бетонными кольцами с диаметром не менее 1 метра;
• готовый пластиковый.

Наиболее оптимальными качествами обладает литой кессон, при создании которого может учитываться вся имеющаяся специфика скважины. Пластиковый кессон обладает малой прочностью и нуждается в усилении. Металлический вид подвержен коррозионным процессам. Кольца из бетона не слишком просторны и проведение техобслуживания или ремонтных работ в таком кессоне очень затруднительно. Глубина этого сооружения определяется уровнем промерзания почвы зимой и типом используемого насосного оборудования.

Для наглядности стоит рассмотреть пример. Если глубина промерзания почвы равна 1,2 метра, то глубина расположения трубопроводных магистралей, ведущих в дом, примерно 1,5 метра. При учете того, что расположение оголовка скважины относительно дна кессона от 20 до 30 см, нужно заливать бетон примерно в 100 мм толщиной с подсыпкой щебня около 200 мм. Таким образом, можем вычислить глубину котлована под кессон: 1,5+0,3+0,3=2,1 метра. Если используется насосная станция или автоматика, кессон не может быть менее глубоким, чем 2,4 метра. При его обустройстве стоит помнить, что верхняя часть кессона должна подниматься над уровнем земли минимум на 0,3 метра. Кроме того, необходима система естественной вентиляции, предотвращающая накопление конденсата летом, а изморози зимой.

Особенности

Водоснабжение частного дома – это обеспеченность постройки указанного типа водой. Существуют различные решения, позволяющие обеспечить жителей дома водой в зависимости от того, какие водоисточники есть неподалеку от постройки. Необходимо отметить, что о нормальном снабжении водой можно говорить, лишь если жители, которые живут в нем, не испытывают никаких проблем в обеспеченности водными ресурсами.

Регулирование этого вопроса должно осуществлять по главному нормативному акту – СНиП 2.04.01-85 под названием «Норма расхода воды потребителями». Регламентация расходования воды по этой норме составляет от 80 до 230 литров на человека в сутки. Такой большой разброс зависит от того, есть ли в доме канализация, душ или ванная, колонка, осуществляющая подогрев воды, а также водоснабжение централизованного типа.

Понятно, что в многоэтажках данный вопрос вообще практически не стоит по причине наличия большинства из вышеперечисленных благ. А на даче или жилом коттедже придется обеспечивать водоснабжение собственными силами.

Тонкости устройства автономного водоснабжения

Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.

Выбор места

При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.

Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.

Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.

Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров

Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.

Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.

Что учесть при разработке схемы, существующие варианты

Устройство скважины для воды в частном доме начинается с разработки схемы.

Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.

При самостоятельной разработке схемы необходимо учесть:

• глубину залегания водоносного горизонта;
• состав почвы;
• габаритные размеры оборудования для подбора параметров кессона;
• характеристики источника жидкости;
• потребность в воде;
• эксплуатационные условия.

Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.

Видео-обзор оборудования для обустройства водоснабжения из скважины:

Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.

Стандартная схема

Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.

При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.

Классическая схема водоснабжения от скважины состоит из следующих элементов:

• источник водоснабжения;
• насосная станция или глубинный агрегат центробежного типа;
• металлический или пластиковый кессон;
• обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
• фильтры для очистки воды;
• гидроаккумулятор;
• система контроля.

Башенная схема

В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.

При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.

Выключатель действует по следующему принципу:

• агрегат отключается после заполнения ёмкости;
• по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
• при опускании поплавка до определённой отметки включается насос.

Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.

Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.

Полезное видео, схема на бумаге водопровода из колодца:

Пошаговая инструкция по бурению скважины

Классическая схема ручного бурения скважины.

Подготовьте шурф или яму. Шурф должен иметь размеры в 150х150 см. Укрепите стенки углубления досками или кусками фанеры, чтобы они не осыпались. При желании можете взять обыкновенный бур и прорыть с его помощью ствол глубиной в 1 м и диаметром порядка 15-20 см. Это будет способствовать более надежной фиксации трубы в вертикальном состоянии.

Установите над углублением деревянную либо металлическую треногу. Там, где соединяются ее опоры, закрепите лебедку. В большинстве случаев применяются вышки из бревен. На треногу подвешивается бурильная колонка со штангами длиной 1,5 м. Скрепите штанги резьбой в 1 трубу и зафиксируйте хомутом. С помощью такой конструкции вы сможете спускать и поднимать оборудование.

Заранее подберите насос для штанги. Так вы сможете наиболее точно определить диаметр будущего источника, а также колонковой трубы. Система организуется таким образом, чтобы насос без затруднений проходил в трубу. Так что труба должна превосходить насос по диаметру хотя бы на 0,5 см.

Схема бурения скважины своими руками.

Бурение будет осуществляться за счет поочередного спуска и подъема рабочего оборудования. Штанга проворачивается, сверху по ней бьют долотом. Удобнее, если у вас будет помощник. Так вы сможете проворачивать газовым ключом, а помощник бить сверху по штанге, пробивая породу. Лебедка позволяет выполнять работу проще и быстрее. С ее помощью поднимать и спускать оборудование гораздо проще. На штанге нужно сделать маркировку, по которой вы сможете определять необходимость очищения бура. Делайте это каждые 50 см.

В зависимости от того, какой тип грунта будет буриться, понадобится использовать разные буры, а именно:

1. Глинистые почвы обрабатываются спиральным буром.
2. Твердые породы разрыхляются при помощи бура-долота.
3. Песчаный грунт бурится буром-ложкой.

Для подъема земли на поверхность предназначена желонка.

Для бурения скважины в песчаном грунте лучше всего подойдет бур-ложка. В процессе бурения необходимо будет добавлять воду. Если почва твердая, понадобится долото. Такие буры могут быть плоскими и крестовыми. Главная задача таких приспособлений сводится к помощи в разрыхлении твердых пород. Для преодоления песков-плавунов применяется ударный способ.

Чертеж бура.

Глинистые грунты лучше всего преодолевать буром-ложкой, змеевиком и желонкой. Конструкция змеевиков похожа на спираль. Шаг спирали соответствует диаметру бура. Нижнее основание бура имеет размер в 4,5-8,5 см. Лезвие, как правило, 26-29 см. Для прохода галечных пластов поочередно применяются долото и желонка. В некоторых ситуациях для существенного упрощения бурильных работ в скважину заливают воду.

Работать станет гораздо проще, но останавливаться нельзя до тех пор, пока не будет найден водоупорный слой.
