Лайфхак: водосточный желоб своими руками

Конструктивные элементы слива

На сегодняшний день специалистами рассматривается два типа систем отвода воды с крыши – внешней и внутренней конструкции. Внутренняя конструкция системы водостока используется на крышах плоской формы, где кровельному материалу придаётся определённый уклон в сторону воронки, которая выступает в роли приёмника дождевой воды.

Через такое сливное отверстие, водные массы поступают в водосточные трубы, размещённые внутри постройки или в специально обустроенных технических полостях.

Под внешним сливом подразумевается система, монтируемая на свесах скатной конструкции крыши. Такой вид отвода ливневых вод получил максимальное распространение в большинстве загородных построек, и именно он будет рассмотрен подробно. При этом основными элементами внешней водосточной системы являются следующие составляющие:

• Водосточные желоба, которые предназначаются для сбора ливневых вод, стекающих с крыши домостроения. Такие изделия могут различаться как формой, так и размерами, а также материалом, используемым для их изготовления. После сбора воды она по желобам перенаправляется в водосточные трубы, направляющие водный поток в основной слив.
• Соединительные элементы для желобов. Конструктивно водосточный жёлоб выпускается длиной не более 250 см и поэтому в процессе обустройства системы слива воды с крыши, нужно соединять отдельные элементы между собой. Для этого используют специальные соединители с резиновой прокладкой, обеспечивающей герметичность места стыка, а также компенсацию температурного расширения материалов, из которых изготовлены желоба.
• Угловые переходники для желобов, необходимых для обвода водосточной системы по внутренним углам домостроения. Благодаря таким конструктивным элементам обеспечивается отличная гидродинамика.
• Крепёжные элементы – кронштейны, которые предназначаются для надёжной фиксации желобов к кровле строения. Обычно это элементы напоминающие крюки, на которых подвешивается жёлоб. Такие изделия отличаются своей длиной и конструкцией.
• Воронки для желобов, с помощью которых водный поток, собранный с крыши, перенаправляется в водосточные трубы. Такой конструктивный элемент является обязательным для любой сточной системы и не требует дополнительных мероприятий по герметизации при установке.
• Заглушки для водосточных желобов – специальные элементы, предназначенные для перекрытия водяного потока на краях желобов.
• Водосточные трубы, которые устанавливаются с целью слива водных потоков в отведённое для этого место или резервуар. Такой элемент конструкции монтируется непосредственно под воронкой и надёжно фиксируется к стене.
• Сточное и трубное колено, используемое для отвода воды на определённое расстояние от отмостки вокруг домостроения. Такая конструкция предназначена для изменения направления прокладки сточной трубы.
• Крепёжные хомуты для фиксации сточных труб. Такие кронштейны предназначаются для крепления водосточных труб к стенам здания.

Помимо рассмотренных элементов водостока, могут использоваться защитные колпаки – специальные сетки для желобов, которые предотвращают попадание в сливную трубу разного мусора в виде листьев, веток и других посторонних предметов, падающих на крышу с деревьев. Ведь всем понятно, что грязная водосточная система не сможет в полной мере справиться со сбором и с отводом дождевой воды.

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома. Сгибать крючки при помощи обычных тисков – изматывающее занятие

Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

• Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
• Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
• Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
• Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
• Шаг 5. Выставляем необходимый угол сгиба.
• Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
• Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
• Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

• Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
• Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Как обеспечить отвод воды от фундамента

От того как правильно установить водосток, зависит и своевременный отвод собранной воды от фундамента Вашего дома. Для этого рекомендуем обустроить ливнеприемник небольшого размера.

Установить его нужно в том месте, где из водосточной трубы выходит вода.  Для этого Вам понадобятся полимерные трубы, конец которых можно вывести непосредственно на улицу или к фильтрующему колодцу.

Обустройство наружного ливнеприемника

Как вариант обустройства ливнеприемника можно рассмотреть приямок. Его можно приобрести уже готовый в  строительных магазинах или забетонировать своими руками. Более дешевый вариант – сделать приямок самостоятельно.

Для того чтобы обустроить ливнеприемник, откуда вода будет поступать в фильтрующий колодец, понадобятся следующие стройматериалы:

1. 1,5 м3 фракционного (от 5 до 20) щебня.
2. 0,1 м3 песка.
3. 50 кг цемента.
4. Опалубка из деревянных досок.
5. Канализационная полимерная труба (она нужна для применения снаружи здания). Ее длина нужна исходя из размеров загородного участка.
6. Решетка сварная. Ее размер зависит от размера ливнеприемника.
7.  Вода.

В зависимости от того как сделать водосточную систему, можно практически на все 100% обезопасить фундамент дома от возможного намокания.

Для этого очень важно определить, где будет расположен ливнеприемник. Выбирая такое место, Вам понадобятся деревянные колышки для наметки на местности

Рекомендуем такие размеры ливнепримника:

• Внутренний размер – 300х300мм;
• Наружный размер – 400х400 мм (учитывая толщину бетонной стенки);
• Глубина приямка – 600 мм.

Не менее важным и трудоемким этапом данной работы является выкапывание траншеи, для того чтобы уложить водосточную трубу.

В конце траншеи нужно вырыть котлован для обустройства фильтрующего колодца. Рекомендуем его оптимальный размер: 1000 мм на 1000 мм, глубины достаточно и одного метра.

Фильтрующий колодец

Теперь можно приступить к укладыванию в траншею трубы, ее конец будет на 50 мм выступать в обустроенный приямок и на 500-600 мм в фильтрующий колодец.

После того, как трубу уложили, переходим к бетонированию ливнеприемника. Для этого делаем опалубку из досок, устанавливаем специальную армирующую сетку, затыкаем пленкой отверстие трубы. Замешиваем смесь из бетона и заливаем ее в обустроенную форму.

Для того чтобы бетон набрал прочность, придется некоторое время подождать. В это время можно заняться обустройством колодца фильтрующего.

Учитывая такой факт, что дождевая и талая вода, поступающая в колодец, не нуждается в дополнительной очистке, то вполне достаточно просто заполнить его щебнем, сверху  присыпав его (на толщину 200 мм) садовой землей.

Устанавливаем решетку на ливнеприемник, направляем в него трубу водостока. Все – работа окончена. В нашей статье мы рассказали о том, как правильно установить водосточную систему своими руками, выполняя инструкции пошагово.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Из каких главных элементов состоят водостоки?

Наименование элемента
Описание и особенности установки

Кронштейны

Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.

Водосточные желоба

Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли.
Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы.
Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.

Повороты желобов

Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители

Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.

Воронки для сбора воды

Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы

Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.

Колена и тройники для водосточных труб

Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.

Хомуты для фиксации водосточных труб

Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.

Водоотводящие трубы

Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

Устройство наружного водостока

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Какую функцию должен выполнять слив

Вне зависимости от того, из какого материала сделан слив, он должен защищать фундамент и цоколь дома от дождевой и талой воды.

Водосточная система необходима для сбора и отведения дождевой, талой воды

Переувлажненная земля может становиться причиной преждевременной порчи строительных кладочных материалов или проседания фундамента. Уменьшение несущих показателей фундамента – очень большая проблема. Ее можно заметить только тогда, когда на фасадных стенах дома появляются трещины. Восстановить прочность фундамента очень сложно и дорого, такие работы могут выполнять только профессионалы. Но и они не в состоянии дать стопроцентную гарантию, что сделанные мероприятия достигнут цели. Все остальные функции слива (сбор дождевой воды в емкость, декоративное украшение фасада строения) считаются второстепенными и никакого влияния на длительность и безопасность эксплуатации строения не оказывают.

Вариант организации водостока

Зачем водосток нужен?

Почему нельзя оставить крышу не оборудованной водостоком? Многие дома имеют довольно необычные и красивые кровли, и их владельцы желают отказаться от обустройства этой важной системы только лишь потому, что не желают портить внешний вид крыши и строения в целом. Ведь водосток представляет собой систему желобов и труб, которые выглядят далеко не так изящно, как, возможно, сам дом

Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим.

Водосточная система из ПВХ

Основные требования к водостоку

В первую очередь, водосточная система обеспечивает защиту строения от воздействия атмосферных осадков на фасады и фундамент. Вода, капающая с неба – далеко не самая чистая жидкость, она содержит массу химических веществ, а в отдельных регионах – буквально всю таблицу Менделеева. И некоторые строительные материалы под ее воздействием начинают довольно быстро терять свой внешний вид и разрушаться, из-за чего строение становится уже не таким прочным и надежным, каким было изначально. Да и мокрые стены теряют часть теплосберегающих свойств, выглядят некрасиво.

Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание

Действует система водостока просто: вода, попавшая на крышу, собирается в один желоб, по которому направляется в определенную точку так называемого безопасного стока. И если система спроектирована правильно, то она надежно защищает от воды и фундамент, и стены.

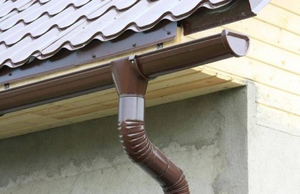

Организованный водосток с крыши
