Высота бордюра над асфальтом по госту

Размеры бордюрного камня

Назначение бордюра определяет его габариты. Самыми массивными и прочными являются магистральные и дорожные виды. При метровой длине ширина достигает 30-45 см. Газонные, и садовые разновидности отличаются небольшой высотой 8-15 см при ширине 8-20 см. Для ограждения остановок общественного транспорта применяют камень с высотой 18 см при ширине 30 см. Длина бордюров варьируется от 50см до 100 см. Каждое изделие изготавливается по требованиям ГОСТа.

Отличительные качества бордюрной продукции:

— большой период эксплуатации (до 40 лет);

— морозоустойчивость;

— влагостойкость;

— не скользит;

— широкая область применения, функциональность;

— эстетичность и законченность оформления различных зон;

— ассортимент размеров, цветов и форм.

Производство

Для изготовления бордюра дорожного в основном используют бетон так называемых тяжелых марок, что соотносится с применением армирования. В последнем случае предполагается использование стальных каркасов, на создание которых идет арматура AIII и AI, а также арматурная проволока BpI. В целях повышения прочности арматуры могут применять стальные изделия, прошедшие термическую обработку.

Непосредственно сам процесс производства бордюра дорожного основывается на следующих видах работ:

• готовят бетонную смесь (имеющую состав, зависящий от предназначения бортового камня), которую затем перемешивают;
• добавляют по необходимости пигменты, придающие ту или иную окраску изделиям;
• разливают смесь по формам, имеющим разнообразную конфигурацию, например, квадрат или полукруг, что также зависит от предназначения конечного продукта;
• запускают процесс формовки с помощью использования метода вибропрессования;
• после этого изделия поступают в специальные камеры для просушки;
• готовые бордюры извлекаются из форм.

Особенностью бортового камня является то, что каждый его экземпляр дополняется монтажными петлями, упрощающими погрузочно-разгрузочные работы.

Размеры и вес

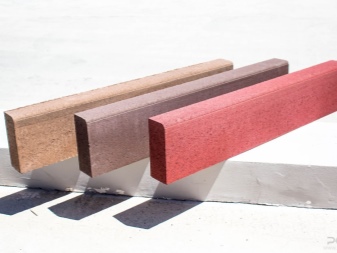

В настоящее время на рынке представлено множество вариантов тротуарного бордюра с различными габаритами. Высота, ширина и длина могут варьироваться, исходя из чего легко подобрать нужный вариант под конкретные цели. Стандартно по длине блок бывает либо 50 сантиметров, либо 1 метр.

Усредненные весовые показатели тротуарного бордюра колеблются в пределах 15 кг. Но в зависимости от технологии производства, плотности структуры и материала вес одного и того же объема может сильно разниться. В связи с чем для расчета массы предполагаемого к приобретению и транспортировке определенного количества блоков нелишне будет уточнить у производителя, сколько весит изделие (1 шт.).

Есть ли ГОСТ на высоту дорожных бордюров?

Для того, чтобы урегулировать вопрос о высоте дорожных бордюров, вам нужно обратить внимание на два документа. ГОСТ 52289-2004 является действующим документом и поможет вам разобраться в правильном устройстве дорожных ограждений, в том числе и бордюров

Обратите особое внимание на пункт 8 и прилегающие к нему таблицы. Называется данный ГОСТ » Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств».

Следующий документ — ГОСТ Р 53767-2007 «Дороги автомобильные общего пользования. Элементы обустройства. Методы определения параметров». Здесь в пунктах 4.2.4. и 4.2.5. ясно говорится, что высота бордюра в любой его точке не должна превышать десять сантиметров. Измерять высоту бордюра нужно специальной измерительной линейкой, согласно ГОСТу 427, либо специальным уровнем по ГОСТу 9392. Для этого лучше всего пригласить специалистов.

Вообще, верх бордюра чисто визуально выглядит как край тротуара. Если видны отклонения невооруженным глазом, значит, без сомнения, были нарушены правила устройства.

Основные различия в характеристиках

Разделительный элемент называют бортовым камнем. Этот материал делят на 3 вида в зависимости от сферы использования:

• дорожный – для обрамления проезжей части;
• тротуарный – для окаймления пешеходных зон;
• декоративный – для обрамления клумб и других элементов ландшафтного дизайна.

Есть отличия и в размерах. Самые большие камни используются для отделения проезжей части от других зон. У них важная функциональная задача. Дорожный камень защищает покрытие от быстрого износа и пешеходов от наезда автомобилей. Другими словами, такая конструкция должна иметь возможность затормозить машину, которая может вылететь на тротуар.

Материал для обрамления пешеходных зон менее габаритный. Он нужен для уменьшения износа вымощенного плиткой участка. А также конструкция предотвращает разрастание растений. Иногда тротуарный камень даже заменяют декоративным и наоборот. Последний вид конструкции используется исключительно для ограждения и дополнительного украшения предметов ландшафтного дизайна.

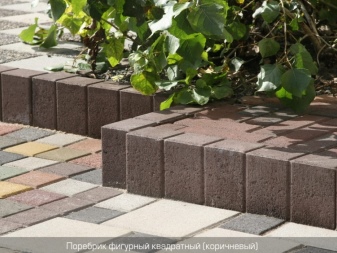

Поребрик различается в зависимости от формы верхнего ребра. Оно бывает:

• квадратное (под прямым углом);
• наклонное под определенным углом;
• округлое с 1 или 2 сторон;
• D–образное;
• с плавными или резкими границами наподобие волны.

Бордюр обычно имеет высоту в диапазоне 20–30 см, ширина зависит от сферы использования и колеблется в пределах 3–18 см. Поребрик обычно имеет длину 50 или 100 см. Иногда камни ломают перед установкой, чтобы получить мелкие элементы. Размер напрямую зависит от того, где будет устанавливаться материал. Разные блоки используются в зависимости от способа монтажа, вручную или с техникой.

Бордюр и поребрик могут быть изготовлены из материала любого цвета и с различными свойствами. Это будет напрямую влиять на характеристики и сферу использования. Самых популярных вариантов несколько.

Гранит. Материал имеет широкую цветовую палитру и относится к классу элитных. Обычно применяется в скверах и парковых зонах. А также такие камни приобретают для частных особняков.

Технология производства бетонных плит может отличаться, но всегда соответствует ГОСТу. Предусмотрено 2 варианта.

• Вибролитье. Так делают прочные камни, при изготовлении материал получает мелкопористую структуру. Бетонные плиты получаются правильной формы и размера. Верхняя часть всегда имеет облицовочную и внутреннюю стороны.
• Вибропрессовка. Камни получаются менее опрятными, могут иметь сколы и небольшие трещины. Внутри образуются пустоты, из-за этого материал более подвержен внешним воздействиям и имеет низкую прочность. Единственным преимуществом можно считать небольшую стоимость таких изделий.

Бордюр и поребрик могут быть изготовлены путем вибролитья или вибропрессования. Любой бортовой камень имеет 1 из 3 маркировок.

• БкР – форма имеет радиус. Применяется для дорожного полотна на поворотах.
• БкУ – форма предназначена для обрамления пешеходных и велосипедных зон.
• БкК – особая конусовидная форма.

Обзор видов

Все разновидности дорожных бордюров можно разделить на 3 типа. Каждый из них имеет свои особенности и отличается назначением.

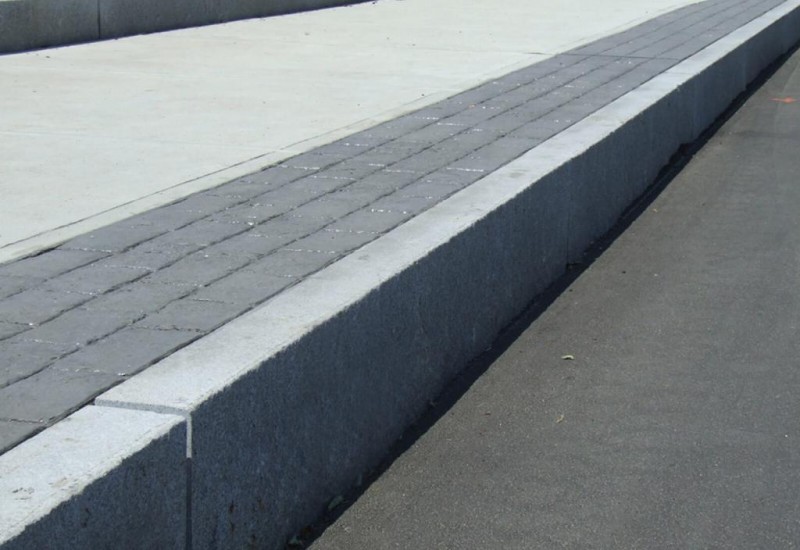

1. Магистральный серый, имеет скос с одной стороны, который располагают с проезжей части. Имеет большие по сравнению с другими аналогами размеры. За счет наклона профиля предусматривает комфортную очистку.
2. Радиусный серый бордюр, использующийся в центрах круглых перекрестков, предусмотренный для ограждения участков закругленной формы. Имеет стандартную высоту, устанавливается на поворотах, радиус которых доходит до 10 м. Используется для криволинейных дорог со сложным рельефом, крутыми поворотами.
3. Сборный, отличающийся пористым типом поверхности, имеющий скос сверху. Представляет собой цепь из бордюрных блоков одинакового размера и формы. Отличается наличием ватерлинии (метки для предельно допустимого уровня сточной воды).
4. Скошенный, отличается от остальных тем, что не создает преград для автомобилей, имеет больший скос по боковой стороне. Отличается большим сроком службы, сопротивлением к давлению резины транспорта.

Геометрия бордюрного камня определяет его цену и вес. Что касается веса, то он может быть разным у изделий стандартного и армированного типа. В первом случае масса составляет 95 кг, во втором – 100 кг.

При одинаковой марке бетона М300, цена на обычный бордюр будет составлять примерно 200-300 рублей за 1 шт. Стоимость армированного камня будет варьировать в пределах 400-450 рублей за шт. Цена окрашенного аналога будет составлять порядка 320 рублей за 1 модуль.

Зачастую материал предусматривает армирование металлическими прутьями либо проволокой. Его состав может включать гранитную крошку. Серый цвет считается универсальным. Цветной получается при добавлении пигмента. Такие изделия стоят дороже.

Дорожные камни

Дорожный бордюрный камень используется в процессе строительства дорог вблизи населенных пунктов. Его основная цель — обозначение грани между пешеходной зоной и автомагистралью.

Кроме того, усиленные бордюры обеспечивают длительную сохранность дорожного полотна, предотвращая его сползание под воздействием тяжеловесного транспорта.

Бордюрный дорожный камень устанавливается и на магистралях, расположенных вдали от населенных пунктов. На таких участках используются самые прочные изделия, изготовленные из бетона высокого качества. Они отличаются увеличенным сроком эксплуатации и большой длиной.

Бордюр дорожный

Бордю́р (фр. bordure «кромка», «кайма», «обрамление») в дорожном строительстве — способ укладки профильного разделителя между проезжей частью и тротуаром.

Бордюр — общеизвестное название края дороги, стыка ее с тротуаром. Данное наименование распространено повсеместно в России, за исключением Санкт-Петербурга, а также Екатеринбурга, Новосибирска и Кургана. Жители этих городов называют его поребриком. Это одно из наиболее известных отличий речи петербуржцев.

Есть мнения о том, что называть бордюром любой стык дороги с тротуаром неправильно. Например, писатель-фантаст Святослав Логинов, петербуржец, в своем эссе «Пышка, пончик и «аладья»» указывает на то, что оба эти термина имеются в ГОСТах, и значения их немного различны. Однако, несмотря на возможную формальную неправильность такого именования, оно, как сказано выше, распространено в России.

Необходимость использования бордюрного камня при укладке тротуарной плитки — очевидна, ведь помимо визуального эффекта от обрамления бордюром фрагментов мощения, последний несет в себе нагрузку по долговечности укладки тротуарной плитки. Практика показывает, что после таяния снега (через сезон) при условии, что бордюрный камень не использовался в укладке, площадки мощения, уложенные плиткой, расходятся, то есть между плитками образуется зазор, скапливается вода, что способствует дальнейшему разрушению площадок укладки тротуарной плиткой. Поэтому настоятельно рекомендуется всегда использовать бордюрный камень для обрамления поверхностей, где произведена укладка тротуарной плиткой.

Питерский писатель-фантаст Святослав Логинов утверждает, что «поребрик» — правильное наименование профильного разделителя в случаях, когда тротуар приподнят по сравнению с проезжей частью.

В инструкции по строительству полносборных покрытий городских дорог ВСН 1-94 (выпущен в 1996, действующий документ), ни бордюр, ни поребрик не упоминаются, оба этих слова заменены универсальным «бортовой камень». Слово «поребрик» вообще не упоминается ни в одном ГОСТе о дорожном строительстве. Упоминается же он в коммерческих предложениях об оказании , с указанием ГОСТа 52289-2004 (действующий документ), в котором, опять-таки, встречается только бордюр.

Таким образом, можно сделать вывод, что поребрик — это народное название неопределенно выглядящего ограждения дорожного полотна от других пространств. Бардюр же имеет место и имеет определенную форму, установленную по ГОСТу. Так, в вышеуказанном ГОСТе есть упоминание о боковой поверхности бордюра и о его верхе (нанесение разметки), что указывает на его приподнятость над дорожным полотном и видимость верхней части, там же упоминаются «Островки безопасности», должные быть обозначеными разметкой или бордюрным камнем и быть высотой 10 см. А уже в ГОСТ Р 52767-2007 (Российской Федерации), выпущенном в 2007 г. (действующий документ), можно найти следующее:

4.2.4. Направляющие островки.

Высоту бордюра направляющих островков измеряют с использованием уровня по ГОСТ 9392 и измерительной линейки по ГОСТ 427.

Высоту бордюра определяют измерением зазора между дорожным покрытием и нижней гранью уровня, установленного в горизонтальном положении на верхнюю грань бордюра. Высота бордюра в любой его точке не должна превышать 10 см.

Маркировка

Маркировка изделия представляет собой буквенно-цифровое сочетание:

• Первые две буквы обозначают тип камня: БР – бордюр рядовой; БВ – выездной (имеет скошенный борт); БЛ – лотковый (предназначен для отвода воды); БК – криволинейный (у него верхняя часть скошена); БУ – с уширением; БУП – с прерывистым уширением.
• Далее следуют значения длины, высоты и ширины (или толщины) бордюрного блока (они указаны в сантиметрах).
•  Следующие цифры (в метрах) соответствуют радиусу кривизны (в том случае, если блок имеет криволинейную конфигурацию).

То есть, если мы видим маркировку БР 300.30.15, то это обозначает рядовой камень, длина которого составляет 300 см, высота – 30 см, а толщина – 15 см. Другой пример: БК 100.30.18.12 – это блок с криволинейной конфигурацией, протяженность которого 100 см, высота – 30 см, толщина – 18 см, а радиус кривизны – 12 метров. И еще один: БР 600.30.18-А-IV – это камень с длиной в 600 см, высотой – 30 см, шириной – 18 см и классом напрягаемой арматуры – А-IV.

Важно! Маркировку блока наносят на его торцевую поверхность: для этого используют специальную краску

Высота бордюра по ГОСТу

«Снип» заменил ВСН 62-91* от 1994 года, в котором аналогичный пункт звучал следующим образом : «…2.2.2. В местах пересечения пешеходных путей с проезжей частью улиц и дорог высота бортовых камней тротуара должна быть не менее 2,5 см и не превышать 4 см. Не допускается в местах переходов применение бортовых камней со скошенной верхней гранью или съездов, сужающих ширину проезжей части…»

Таким образом существует, как я понимаю, организация Ростехнадзор, которая должна контролировать соблюдение входящего в Классификатор ISO 91.040.01 (Строительство в целом) вышеназванного СНиПа.

«Перед Московским МТУ Ростехнадзора стоят основные задачи по осуществлению полномочий, направленных на реализацию законодательных и нормативных актов Российской Федерации в области … строительного надзора … с целью предупреждения аварий, травматизма и снижения вероятности негативного воздействия на человека…»

Камень бортовой БР 100.30.15 , для отделения проезжей части внутрикварталь­ных проездов от тротуаров и газо­нов ГОСТ 6665-91

Камень бортовой БР 100.20.8 , для отделения пешеходных до­рожек и тротуа­ров от газонов ГОСТ 6665-91

А вот и главный для нас велосипедистов камень — АППАРЕЛЬ Описание по ГОСТ 6665-91 Камень-аппарель , справочная масса — по проекту (т.е. размеров нет, делают как получится на месте), назначение — для сопряжения покрытий вело­сипедных доро­жек и тротуаров с интенсивным движением детс­ких и инвалидных колясок и др. с покрытием прое­зжих частей улиц и дорог на пере­сечениях

Примечание. Длину аппарели (lа) при тротуарных покрытиях из сборных плит принимают кратной размеру плит, а другие размеры — в зависимости от марки камня.

Идеи клумб из камней

Клумбы из натурального камня своими руками – декоративный элемент, призванный создать ухоженный вид прилегающей к строениям территории. Каменный цветник несложно соорудить самостоятельно из подручных средств и материала, который находится на участке.

Идеи клумб из камней:

Произвольная клумба. Камни в такой композиции раскладывают по периметру, ничем не закрепляя. Такой цветник, созданный своими руками, всегда можно расширить или уменьшить, изменив количество камней, а также легко перенести на другое место. В начале сезона чаще всего необходима корректировка бордюра из-за того, что незакрепленный булыжник постепенно сползает по почве.

Клумбы из камня и бетона. Для такой конструкции выбирают постоянное место. При сцеплении горных пород между собой с помощью бетона или цемента получаются высокие, красивые цветники.

Многоярусные клумбы. Такие конструкции особенно подходят для небольших участков. Растения в цветнике высаживают с учетом времени цветения, чтобы все ярусы выглядели гармонично. На многоуровневой клумбе можно располагать яркие цветы или создавать природный ландшафт в стиле альпинария.

Самостоятельная укладка поребриков

Для укладки поребриков и бордюров не обязательно использовать специальную технику. Это можно сделать и самостоятельно. На участке, где будет установлен бордюр, делается разметка

Очень важно, чтобы линии разметки были параллельны друг другу. Далее роется не слишком глубокая траншея и на дно засыпается песок, все выравнивается и утрамбовывается

Затем заливается и на него устанавливается После того как раствор застынет, траншея закидывается грунтом. Поребрик — это не только средство защиты, но и украшение садового или приусадебного участка.

Говоря о ландшафтном дизайне, нельзя не отметить такой важный элемент обустройства загородного участка, как бордюр. Названий у данного элемента может быть много: бордюр, поребрик, садовый бордюр, бортик, а назначение одно: создание визуального акцента на каком-либо элементе. Это может быть все что угодно — клумба, содовая дорожка, грядка с овощами и т.д. Изначально бордюр использовался лишь в садоводстве, впервые он появился в Англии в 19 веке, когда популярность начали приобретать английские газоны. Кирпич использовался для создания бордюров в течение многих лет. В древней Руси поребриком называли кирпичный орнамент, используемый при строительстве церквей. Природные бордюры выращивались традиционно вокруг монастырей и храмов. В современном мире бордюры делают из кирпича, пластика, бетона, дерева и даже метала. Жители Петербурга называют данный элемент поребриком, а москвичи — бордюром, несмотря на то, что пропорции этих конструкций в обоих городах почти не различаются.
Материалы, из которых изготавливают бордюры отличаются разнообразием, но в идеале они должны отвечать следующим требованиям:
долговечность
морозостойкость
влагостойкость
неприхотливость в уходе
Привлекательный внешний вид

Различия между бордюром и поребриком регулируются ГОСТом. Оба эти строительных элемента изготавливают из бортового камня. Они несут одинаковую функцию в городском пространстве: разграничение тротуара от проезжей части. В советское время бортовой камень имел определенные стандарты 10×1,5×3 см, в наши дни размеры можно заказать любые. Итак, поребрик укладывается таким образом, что выступающая часть располагается выше граничащей плоскости. Поребрик устанавливают на проезжую часть.
Бордюр укладывают вровень с граничащей территорией, причем часть бортового камня уходит под землю. Бордюр используют для ограничения пешеходной зоны, поребрик разделяет две уличные зоны. Исключительно это отличие в обустройстве улиц города разграничиает эти дорожные элементы на разные термины.
В качестве бортового камня обычно используют бетон или гранит. Бетон встречается на улцах города намного чаще благодаря своей доступности, из гранита же изготавливают элитные изделия для разграничения зон в скверах, парках или частных коттеджах. Гранитные камни имеют широкую цветовую палитру, они могут быть красными, белыми, серыми, черными или желтыми. Бордюры из бетона обычно серого цвета.
И бордюры, и поребрики изготавливают методом вибролитья и вибропрессования. Бортовой камень маркируется следующим образом:

БкР – форма изделия имеет радиус. Она используется для дорожного полотна имеющего поворот.
БкУ – форма, используемая для устройства тротуаров и велосипедных дорожек.
БкК – специальная конусная форма.

Для пешеходов нет важных различий между поребриком и бордюром, и тот, и другой элемент разделяет части городских улиц. Главное отличие — бордюр укладывается вровень с граничащей поверхностью, а поребрик превышает ее. Высота бордюра — 30см, часть находится под землей. Он служит для укрепления газонов или тротуарной плитки, защищает пешеходов от транспотра, укрепляет дорожное полотно. Высота поребрика — от 35 см, ширина меньше, чем у бордюра. Он отделяет газоны от тротуаров, ограничивает велосипедные дорожки, укрепляет асфальтированное полотно проезжей части, а так же выполняет эстетическую функцию.

Особенности укладки бордюрного камня

Для выполнения работ по укладке бордюра не потребуется привлечение спецтехники. Достаточно простого набора инструментов:

— трамбовки;

— киянки;

— уровня;

— лопаты;

— несколько колышек;

— верёвки или шнура.

Начинать работы следует с разметки. Её производят с помощью уровня, колышек и шнура. Когда границы будут определены, приступают к выкапыванию траншеи.

Бордюр нужно располагать выше уровня земли, чтобы он предотвращал загрязнение дорожного покрытия.

Траншею выкапывают глубиной, немного превышающей планируемое залегание камня. Запас 5 см даст возможность выстелить дно песком. Это создаст более устойчивую основу под камень. Песчаную подушку после засыпки следует тщательно уплотнить с помощью трамбовки.

Перед установкой бордюра траншея заливается бетонным раствором, состоящим из песка (3 части) и цемента (1 часть).

Камень укладывается по натянутому шнуру для соблюдения горизонтальности. Отклонения в сторону регулируют киянкой.

Боковые части бордюра также скрепляются раствором.

Современные дороги подвергаются большой нагрузки под действием веса машин и погодных условий. При подборе бордюрного изделия следует учитывать климатические и функциональные особенности, отдавать предпочтение более прочному камню.

Бетонный бордюр для сада — это немаловажный элемент декора в вашем дворе. Бордюры, которые сделаны своими руками, не только выполняют работу по зонированию садового участка и , также они могут стать одним из главных украшений сада. На сегодняшний день современный рынок строительных изделий обладает огромным ассортиментом, в котором представлены самые разные бетонные бордюры. От самых дешевых и низкокачественных бордюров до весьма дорогих и ценных. Выбор изделия зависит лишь от ваших потребностей, вкусовых предпочтений и финансовых возможностей.

• препятствовать прорастанию различных сорняков и травы;
• не допускать проникновения грунта на газон;
• делать садовый участок ухоженным и визуально эстетичным.

Если клумбы не отделены от газона бетонным бордюром, то весьма сложно будет обрабатывать последний, используя газонокосилку. В таком случае вместо красиво оформленного газона получатся проплешины по краям. Это будет происходить из-за того, что инструмент по краям будет выстригать траву сильнее.

Размеры и вес

На территории Российской Федерации действует ГОСТ, который регламентирует такие показатели и габариты бордюрных камней, как высота, ширина, длина и вес. Так, например, на строительном рынке вы сможете найти строительные блоки таких габаритов: 1000х300х150, 1000х200х40, 500х200х80, 1000х200х80 и т. д. При этом каждый из размеров весит по-разному. По размеру и весу разделяют несколько категорий бордюрных камней:

• БР (рядовой);
• БУ (рядовой уширенный);
• БУП (рядовой уширенный прерывистый);
• БЛ (прямой с лотком);
• БВ (въездной);
• БК (радиальный, радиус кривизны 5-15 м).

Рассмотрим самые популярные размеры строительных бордюрных блоков:

• 1000х200х80 с весом в 40 килограммов (чаще всего используется для обустройства газонов и садов);
• 500х200х30 с весом в 6,65 килограммов (достаточно тонкий строительный блок);
• 500x200x70 с весом в 15 килограммов (основной способ изготовления – вибролитье);
• 500х200х80 с весом в 18 килограммов (с помощью данной разновидности обустраиваются пешеходные зоны);
• 500х200х60 с весом в 16 килограммов (используется в парках).
