Газгольдер для частного дома: плюсы и минусы решения

Выбор газгольдера: виды оборудования

Газгольдеры можно поделить на несколько видов в зависимости от того, как и куда они устанавливаются. Так, оборудование бывает как подземным, так и надземным, причем первый вариант намного популярнее второго, так как не будет мешаться на участке и промерзать. Подземный резервуар устанавливают под землю так, чтобы над ними слой грунта был не менее 60 см. Иначе имеется риск промерзания оборудования или возможность нанести механические повреждения баллону. Под землей легко можно установить бак объемом 1,5-10 тысяч литров, который даже не будет заметен. На поверхности остается только горловина, и это главное преимущество таких моделей.

Надземные газгольдеры тоже могут быть большими, но они однозначно испортят вид участка, а потому обычно невелики. Впрочем, в некоторых случаях установка такого оборудования оправдана – например, когда по какой-то причине бак нельзя установить под землю, но автономную систему газоснабжения иметь хочется. Надземный резервуар должен выдерживать воздействие высоких температур, ведь он может оказаться под лучами солнца. Но все же рекомендуется притенять оборудование от греха подальше.

Газгольдеры бывают не только стационарными, но и передвижными. Правда, их объемы невелики (всего 500-700 л). Зато такой резервуар можно перевозить обычным автомобилем и даже самостоятельно возить на заправку. Обычно используются на дачах или там, где люди живут временно. Также газгольдеры могут быть вертикальными или горизонтальными.

Таблица. Типы газгольдеров по конструкции.

Тип оборудованияОписание

Вертикальный Данный тип моделей позволяет экономить место на участке

Но котлован под такое оборудование копать придется очень глубокий (важно помнить, что под землей могут быть и грунтовые воды). Зато газ в таких емкостях из-за большого заглубления хорошо охлаждается летом, а зимой, наоборот, не промерзает

Важно помнить, что для нормальной подачи газа его температура должна быть выше нуля.

Горизонтальный Такие резервуары занимают больше места, но проще в установке, так как глубокий котлован под них рыть не придется. Не лучший вариант для скромного по габаритам участка, хотя многое зависит непосредственно от объемов самого бака.

Также можно поделить газгольдеры на два типа в зависимости от вида горловины:

• высокая горловина (российский стандарт);
• без горловины (евро).

Оборудование без горловины стоит дешевле, но не всегда отказ от нее оправдан. Наличие горловины позволит установить площадку с арматурой как можно выше, что позволит обезопасить ее от попадания влаги. Если вода попадет в редуктор, то подача газа будет остановлена. Есть также газгольдеры без горловины, но арматура у них находится на высоких трубках, и за попадание воды в нее можно не беспокоиться.

Нормы установки

Планируя отопление частного дома сжиженным газом, необходимо принимать во внимание жесткие требования к установке газгольдера, исходя из которых выбирается место размещения на участке. Правила и нормы установки газгольдеров предусматривают расположение емкости для сжиженного газового топлива не менее чем

Правила и нормы установки газгольдеров предусматривают расположение емкости для сжиженного газового топлива не менее чем

• в 10 метрах от жилого дома, высотой до 5 этажей;
• в 2 метрах от фундаментов иных сооружений;
• в 5 метрах от септика;
• в 15 метрах от точки водозабора (колодца, скважины, водоема);
• в 5 метрах от деревьев.

Расстояние от газгольдера до ограждающих конструкций без фундамента по периметру участка не регламентируется. До установки газгольдера в частном доме следует подготовить чертеж с указанием расстояний от всех объектов на участке до места, где будет смонтирована емкость для газа, с параметрами приямка для резервуара и траншеи для газопроводной трубы.

Установка газгольдера на даче или в частном доме предусматривает правильное оформление той части территории, где смонтирована цистерна с газом. После ее погружения в приямок и засыпки, на поверхности земли разрешено обустраивать газоны или клумбу. Нельзя бетонировать площадку, укладывать плитку, сажать кустарники и деревья, поскольку требуется обеспечить возможность в короткие сроки демонтировать резервуар в случае его протечки.

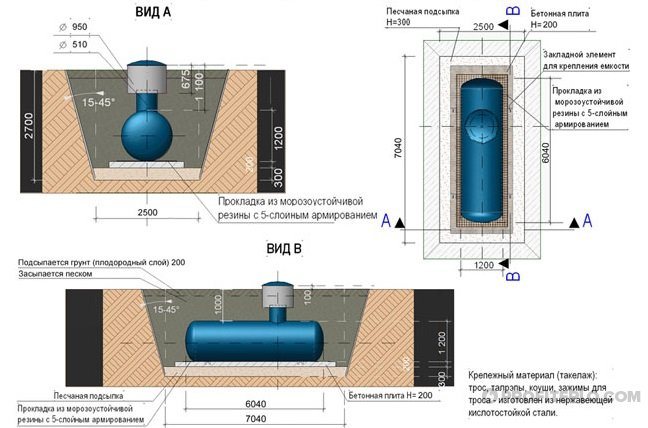

Схема правильной установки горизонтального газгольдера в котлован

По возможности емкость размещают таким образом, чтобы у машины-заправщика был свободный доступ к горловине. Если особенности участка не позволяют расположить хранилище топлива неподалеку от въезда, для закачки сжиженного газа в емкость используют специальный рукав длиной более 40 метров.

Размеры приямка для резервуара: глубина составляет от 1,9 метра, ширина – 2 метра, длина должна соответствовать габаритам емкости. Стенки приямка – пологие.

Газгольдеры подземные Dages (германия)

Перечень работ по автономной газификации и стоимость под ключ

Установка газгольдера регламентирована требованиями СНиП. Самостоятельно установить такую конструкцию вам вряд ли удастся, для этих работ потребуется спецтехника и профессиональные навыки. Компании – продавцы подобных устройств, как правило, предлагают бесплатный выезд специалиста на место, который поможет выбрать подходящее размещение и даст рекомендации по подбору модели в зависимости от ваших требований.

Для наглядности предлагаем вам поэтапный план работ:

Фото	Описание работ

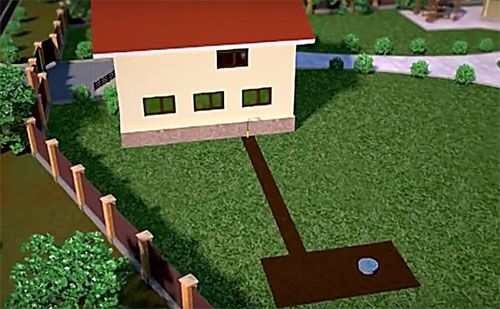

Разметка	На участке проводятся геодезические исследования для определения места расположения и глубины залегания резервуара. По результатам производится разметка.
Котлован	От дома прокладывается траншея для трубопровода и роется котлован для бака. Эти работы, в принципе, можно выполнить вручную, но процесс займет много времени и сил.
Установка основания	На дно котлована укладывается железобетонная плита. Она позволяет выставить резервуар для хранения топлива строго горизонтально, без перекосов. Кроме того, плита предохраняет бак от подвижек грунта.
Установка резервуара	Подъемный механизм, манипулятор, устанавливает бак на плиту на опорные ножки. Вся конструкция закрепляется на плите штифтами.
Закладка газопровода	От бака к дому в траншею закладываются трубы газопровода. Осуществляется ввод труб в цоколь здания.
Монтаж сборника конденсата	В самой низкой точке газопровода устанавливается сборник конденсата. При регулярном техобслуживании из него удаляется скопившаяся влага. Чтобы продлить срок эксплуатации резервуара и защитить его от блуждающих токов, устанавливается анодно-катодная защита.
Монтаж редуктора и уровнемера	Ответственный этап работ, требующий тщательной проверки и соответствия мерам безопасности. Уровнемер подключается в GSM модулю.
Засыпка котлована	Специалисты рекомендуют засыпать котлован не грунтом, а песком. При необходимости его будет проще раскопать.
Опрессовка	По окончании всех работ осуществляется продувка и опрессовка всей системы.
Внутренние работы по подключению газовых приборов	Завершаются работы по автономной газификации подключением отопительного котла, плиты и других газопотребляющих устройств.

Цена газгольдера для частного дома под ключ зависит от емкости бака, особенностей котлована, удаленности дома. Если взять за пример автономную газификацию небольшого частного дома системой с вместимостью пять кубометров, то обойдется она примерно в 250 тысяч рублей.

Заправка газгольдера

Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:

• выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа;
• подключаются магистрали и системы заправщика;
• подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором;
• система продувается сжатым воздухом, чтобы удалить остатки газа;
• демонтируется оборудование газового заправщика.

Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:

• колеса заправочной техники фиксируются специальными башмаками;
• цистерна обязательно заземляется;
• обслуживающий заправку персонал должен работать в специальной одежде;
• заправочные работы в ночное время и при грозе запрещены;
• оборудование должно находиться под постоянным контролем.

Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.

Зачем нужна автономная газификация

Обойтись без газа трудно. Это самый экономичный и удобный способ отопления загородного дома. Увы, в Московской области немало мест, где природный газ недоступен. Лучшая альтернатива природному газу — сжиженный газ пропан-бутан, не нуждающийся в централизованной сети газопроводов.

Компания АвтономГаз установит на участке возле загородного дома, коттеджа или дачи подземный резервуар для газа — так называемый газгольдер. Этот процесс называется «автономная газификация» и требует всего несколько часов.

Газгольдер расположен под землёй на расстоянии пять-десять метров от дома. Он не занимает места на участке — при желании над ним можно посадить травянистые растения и даже кустарники.

Внутри умещается несколько тысяч литров пропана-бутана. Такого объёма достаточно, чтобы отапливать дом в течение нескольких месяцев. Когда газ кончается, газовоз АвтономГаз пополнит резервуар. Во время заправки специалист бесплатно осмотрит газгольдер и проведёт необходимое обслуживание.

Газгольдер: правила расположения на участке

Газоснабжение СУГ с установкой газгольдера предполагает значительные капитальные инвестиции. В связи с чем газгольдер для индивидуального домостроения с площадью менее 100 м2, устанавливать не рекомендуется, ввиду большого срока окупаемости.

Объем необходимого газгольдера подбирают исходя из мощности системы теплоснабжения дома. Обычно для коттеджей до 200 м2 достаточно емкости до 3 м3. Сборник углубляют в землю, на расстоянии от дома и строений соседей не менее 10 м, чтобы можно было выполнить заправку ее автомобильным транспортом.

Большое значение имеет глубина закладки газгольдера, при этом нужно учитывать глубину промерзания, чтобы не происходило образования газового конденсата. Такая конструкция имеет высокую горловину и стоит гораздо дороже стандартных модификаций.

Размещать газгольдер у самой поверхности недопустимо, поскольку физико-технические характеристики пропан-бутана не гарантируют качественную эксплуатацию хранилищ при минусовых температурах наружного воздуха, из-за невозможности эффективного испарения СУГ.

Очень важно при приобретении газгольдера, обратить внимание на предельный срок эксплуатации. Так если он определен в 20 лет, после этого срока, емкость потребуется заменить, поскольку невозможно выполнить ее диагностику. В газгольдеры с просроченным сроком эксплуатации, ни одна газотранспортная организация газ закачивать не будет

В газгольдеры с просроченным сроком эксплуатации, ни одна газотранспортная организация газ закачивать не будет.

Лучше всего приобретать установки горизонтального типа. В связи с тем, что такие конструкции легче зарывать, то есть монтаж будет менее дорогостоящий. Кроме того, при этом создается большая поверхность испарения СУГ и паровой фазы будет достаточно для газоснабжения дома. В вертикальных испарителях для того же объема потребуется устанавливать отдельные устройства — испарители.

Устройство наземных минигазгольдеров

Минигазгольдерами, как правило, считаются небольшие емкости для хранения СУГ, объемы которых обычно не превышают 1400 литров. Эти маленькие, но надежные газгольдеры широко используются в отоплении и подаче горячей воды в летних домах, дачах или иных, небольших постройках. При желании емкости можно использовать и в зимнее время года. Для этого мини-газгольдер оборудуется специальной системой защиты от низких температур, куда входят термопленка и термолента работающие от электричества. Для большей гарантии, рекомендуется поместить резервуар в специально построенную для него деревянную будку с прослойками внутри стен из стекловаты или пенопласта. Внутри, мини газгольдер устанавливается на небольшой подиум, дополнительно защищающий его от промерзания снизу.

Обратите внимание, что подземный или наземный мини газгольдер 600-900 литров для загородного дома представляет собой оборудование повышенной опасности. Независимо от объема не стоит заполнять выше уровня 85% для обеспечения требуемой площади испарения

Запрещено эксплуатировать наземные емкости объемом 900л на расстоянии менее 10 метров от стены. При этом минигазгольдеры наружного исполнения 600л могут стоять сразу у дома.

Для чего его можно использовать наземный минигазгольдер:

• Горячее водоснабжение
• Автономное отопление
• Газовая плита
• Газогенератор
• Временная газификация

Комплектация мини газгольдера:

• предохранительный пружинный клапан 15,6 бар;
• клапан отбора паровой фазы с индикаторной трубкой от перелива и манометром;
• заправочный клапан без крана;
• уровнемер

Виды газгольдеров

Такие устройства используют уже несколько десятилетий. Раньше они отличались большими размерами и цилиндрическими формами, регулировались по высоте и использовались для снабжения газом целых городских районов. Данный тип систем называется газгольдерами переменного объема, в ряде городов такие установки до сих пор сохранились.

Что представляет собой газгольдер для загородного дома сегодня? Варианты резервуаров используются для обеспечения газом частных объектов, дач, коттеджей, отличаются компактными формами.

Наземный

Их установка выполняется на поверхности земли. Такой газгольдер выгоден тем, что его легче обслуживать и проще выявлять следы коррозии и иные повреждения. Не стоит забывать, что в случае такой установки в зимнее время воздушно-газовая смесь резко теряет способность к испарению, да и вариант подразумевает дополнительные мер, направленные на обеспечение безопасности.

Наземный газгольдер для частного дома

Главное условие, о котором необходимо позаботиться в первую очередь – на емкость не должны попадать лучи солнца. Хоть корпус газгольдера и способен выдерживать высокие температурные режимы, но для дополнительной безопасности монтировать его рекомендуется в тени.

Для экономии места на территории, наземные газгольдеры выбирают вертикального типа с небольшим объемом, соединяя их в общую сеть.

Подземный

С первого взгляда монтаж такого газгольдера повлечет за собой дополнительные финансовые расходы, связанные с работой специальной землеройной техники. Но подземный вариант размещения обеспечит установке защищенность от холодного воздуха, дополнительную степень безопасности и постоянное давление газа на одинаковом уровне.

Чтобы защитить резервуар от промерзания и повреждений механического характера, подземные емкости вкапывают на уровень не менее 0.6 м. В отношении объемов газгольдеров, на загородном участке легко можно разместить емкость вместимостью от 2 500 до 10 000 литров, не портя при этом внешний вид ландшафта. Резервуар вкапывается в землю таким образом, что над поверхностью остается лишь горловина, к которой подключается узел для выполнения заправки. Газ в дом подается по трубам.

Вертикальные

Внешне они напоминают большие бидоны, занимают на участке не много места. Но если планируется большое потребление газа, то резервуар обеспечивается испарителем, помогающим создавать необходимое давление газа. Данная мера увеличивает общую стоимость оборудования, повышает эксплуатационные затраты.

Вертикальные газгольдеры

Варианты вертикальных установок выгодны, если потребление газа запланировано для приготовления пищи и подогрева воды в летний период, когда расход такого топлива для подобных целей минимален.

Следует также учесть, что вертикальные емкости в большинстве случаев предназначены для подземного монтажа, так что стоимость работ по их установке автоматически возрастает.

Горизонтальные

Горизонтальные газгольдеры выбирают чаще

Наиболее распространенный вариант газгольдеров с большой площадью испарения «жидкой фазы». В такой емкости всегда имеется необходимое количество газо-воздушной смеси, способной создавать необходимое давление при повышенном потреблении. Для обеспечения необходимого испарения хватает естественных условий, дополнительные приспособления не требуются, что влечет за собой экономию денежных средств. Горизонтальные установки могут создавать нужный уровень давления даже во время сильных морозов. Есть только один существенный недостаток – под установку потребуется много свободного места.

Мобильный

В случае, если вы планируете пользоваться загородным домом не круглый год, либо нет достаточного пространства ля размещения стационарного газгольдера, рекомендуется использовать мобильную версию. С ее помощью вы обеспечите газом загородный дом в летний сезон, а на зиму перевезете установку в другое место. Под монтаж оборудования специальная техника не потребуется, свободное пространство участка будет занято временно. Стоимость таких газгольдеров довольно приемлема, потому что объем их составляет всего пять – шесть сотен литров.

Мобильный газгольдер для частного дома

Современный газгольдер: что это, какова роль специального оборудования в системе автономной газификации

Только на постановочных фото рубка дров кажется простым и легким занятием

В действительности – это тяжелый труд, сопряженный с повышенным травматизмом, мозолями на ладонях, иными неприятностями. Дрова надо хранить в специальных условиях. Автоматизировать подачу такого сырья в быту невозможно. Аналогичные недостатки можно найти при анализе характеристик других энергетических ресурсов:

• Для загрузки древесных гранул (пеллет) нужна сложная система загрузки.
• Уголь – это грязь и пыль.
• Применение электроэнергии для полноценного отопления на нынешнем уровне развития технологий экономически нецелесообразно.
• Дизельное топливо стоит слишком дорого.

При комплексной оценке значимых факторов не сложно сделать вывод о преимуществах газа. Но для этого варианта нужно наличие поблизости магистрали, либо организация регулярной доставки топлива в сжиженном состоянии. Вместо сравнительно небольших баллонов (до 50 л – максимум) можно приобрести и установить крупную емкость. Ее объем подбирают с учетом реальных потребностей.

Автономная газификация дачи поможет решить проблему быстро, без чрезмерных затрат

Основные характеристики и особенности газгольдеров для частного дома

Типовая система газификации

В следующем перечне описан принцип действия оборудования и приведено назначение отдельных компонентов:

• Пропан-бутановой смесью в жидком состоянии наполняют газгольдер.
• Емкость устанавливают ниже уровня промерзания грунта. При положительной температуре образуется газ.
• Он поступает по трубопроводу в дом через специальное устройство, в котором оделяется конденсат.
• Контрольные функции в системах современного уровня выполняет специализированный блок телеметрии.
• Для надежной фиксации, предотвращения выдавливания силами пучения, емкость закрепляют на бетонной плите.
• Чтобы предотвратить появление и развитие коррозийных процессов металлические части конструкции защищают специальными покрытиями. Также применяют гальванические методики.

Конструкция газгольдера

На рисунке отмечены детали стандартного оснащения:

• Трубы, которые используют для отбора жидкой фазы (1) и конденсата (2).
• Поплавковое устройство (4) для измерения уровня.
• Патрубок с двухступенчатым редуктором (6). Этим устройством поддерживают постоянный напор в пользовательской системе газоснабжения.
• Колодец (3), в котором размещено технологическое оборудование.
• Высокая горловина (5).

Насколько отопление из газгольдера выгодно?

Обогрев коттеджа с помощью природного газа считается наиболее дешевым решением из всех возможных. Однако это верно лишь при условии подключения котла или бойлера к магистральному газопроводу.

В газгольдеры заливают сжиженные углеводородные газы – СУГ. Эта смесь сильно отличается от той, что подводится к дому по трубе в плане как химического состава, так и стоимости. В первом случае на газовое оборудование подается топливо на основе метана, а во втором – состоящее из пропана и бутана.

По стоимости оборудования для нагрева теплоносителя в отопительную систему коттеджа сжиженный газ также проигрывает практически всем иным видам топлива. А еще надо учесть затраты на сам газгольдер и его монтаж на участке.

В отдельных ситуациях по капитальным затратам СУГ может выйти дешевле разве что магистрального газа. И то лишь при условии, что владелец дома будет в полном размере сам оплачивать прокладку газовых труб. Но обычно газификация поселков частично проводится за счет госбюджета. А газгольдер для автономного газоснабжения при любых раскладах придется оплачивать полностью самостоятельно.

Преимущества автономной газификации частных домов

При дачном или постоянном проживании в дальних районах Подмосковья независимая газификация под ключ удобна:

• экономичностью, оптимизацией расходов на обогрев, хозяйственные нужды;
• энергетической независимостью;
• короткими сроками строительных работ;
• экологичностью (при сгорании отсутствуют вредные вещества, копоть, неприятные запахи).

При эксплуатации независимого газоснабжения решающее значение приобретает бесперебойная доставка сжиженного газа специальными автоцистернами-газовозами. Регулярное техническое обслуживание включает проверки герметичности, выявление и замены изношенных узлов и приборов, химическую и механическую очистку резервуара и труб.

Выводы и полезное видео по теме

Кратко и емко про автономное газоснабжение частного хозяйства:

Судя по описанию процесса проектирования и монтажа, обеспечить частный дом автономной газовой станцией вполне возможно небольшими силами и с приемлемыми для семейного бюджета затратами. И достаточно многие  владельцы загородной недвижимости, удалённой от централизованных газовых коммуникаций, используют такую возможность. Итог очевидный – удобство и повышенный жизненный комфорт.

У вас есть практический опыт использования и установки газгольдеров? Или хотите задать вопрос по теме статьи? Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь опытом в блоке под статьей.
