Какую выбрать картофелекопалку для мотоблока: выкапываем картофель быстро и легко

Как присоединить к мотоблоку?

Для разных мотоблоков могут подходить разные агрегаты. Если мотоблок имеет массу до 150 кг, то его можно использовать наравне с обычными картофелекопалками. Картофелекопалка передвигается по участку с минимальной скоростью, поэтому агрегат должен иметь достаточную тяговую силу.

Не каждый движок сможет «держать» минимальные обороты – бензиновые силовые установки нередко глохнут на скорости 1-2 километра в час. Дизельные мотоблоки лучше справляются с подобными задачами – такие устройства подходят для вибрационных агрегатов средних параметров. Тяжелые мотоблоки могут работать с агрегатами любого типа. Исходя из параметров мотоблока, можно подобрать нужный агрегат.

Мотоблок может иметь как универсальное крепление, так и присоединяться только к определенному виду механизма. Обычно применяются вибрационные копалки.

При создании картофелекопалки (или ее покупки) следует учитывать ширину полосы обрабатываемой почвы и глубину. Скорость движения устройства не превышает обычно двух километров в час – это максимальное значение.

Стоит также учитывать качество и характер грунта на участке. Например, картофелекопалка ККМ может работать только с почвами, влажность которых не превышает 30%. Обычно производительность картофелекопалки составляет не более 0,21 гектара в час.

О том, как сделать картофелекопалку своими руками, смотрите в следующем видео.

Основные модели

В настоящее время представлено большое количество моделей картофельных копалок. Среди них практикующие фермеры выделяют несколько, используемых чаще всего.

КМ-4

Данная модель представляет собой транспортерную копалку, которая является однорядным навесным оборудованием. Она дает возможность собрать урожай практически без потерь. Устройство имеет продуманную конструкцию и отличается высокой производительностью. Можно использовать почти для любого типа почвы. В модели предусмотрена возможность корректировать глубину копки, максимальное значение которой достигает 20 см.

ККМ-1

Является вибрационной копалкой, которая нередко используется не только для сбора картофеля, но и других корнеплодов. Очень удобно, что данная модель применяется совместно с мотоблоками типа «Фаворит», «Салют» и другими. Отлично подходит для земель, отличающихся легкой и средней степенью влажности. Данная модель способна работать со скоростью около 2 км/час.

КВМ-3

Модель с вибрационной решеткой советского образца отличается своей универсальностью. Она подходит для мотоблоков самых различных моделей. Причем ею можно обрабатывать даже поля с твердой почвой. Для этого достаточно на агрегат установить дополнительный нож.

Основные характеристики устройства такие же, как и у большинства других грохотных копалок:

• скорость — до 2 км/час;
• глубина — до 20 см;
• ширина рабочей полосы — 36 см.

ДТЗ-2В

Представляет собой двухрядную модель, которая хорошо подходит как на мотоблоки, так и на тракторы. Отлично стыкуется с агрегатами мощностью 24 л. с. Отличается быстрой и качественной работой. Ширина рабочей полосы данной модели составляет 42 см.

«Полтавчанка»

Эту вибрационную копалку эффективнее всего использовать на небольших огородах площадью менее 2 гектаров. Максимальная глубина копки не превышает 18 см, а ширина рабочей полосы составляет 39 см. Стоит отметить, что небольшой вес данной модели позволяет использовать ее многократно. Хорошо подходит к таким мотоблокам, как «Фаворит» и «Нева». Однако ее нежелательно использовать для почв, влажность которых превышает 30%.

«Нева»

Эта вибрационная модель создавалась специально для мотоблока с одноименным названием. Однако она подходит и к другим устройствам, если имеются дополнительные ремни крепления. За 60 минут работы такого агрегата можно убрать урожай с площади в 0,2 га при средней скорости 1,5 км/ч. Модель способна проникать на глубину до 20 см, а рабочая ширина составляет 35 см.

Garden Scout

Грохотная копалка, отлично подходит для мотоблоков «Заря». За час работы такой машины можно убрать урожай картофеля с участка площадью 2 гектара. Ширина рабочей полосы этой машины составляет 40 см. При этом глубина копки достигает 28 см.

В следующем видео вас ждет краткий обзор транспортерной картофелекопалки к мотоблоку «Нева».

Особенности изготовления простой картофелекопалки

Простая картофелекопалка представляет собой усовершенствованную лопату выгнутой формы, которая погружается в землю ниже уровня залегания картофельных клубней и выталкивает их на поверхность.
Правильно высчитав ширину копалки и угол наклона режущего инструмента, можно во время сбора урожая разрыхлить землю, которая не будет нуждаться в перекопке. Изготовление простой картофелекопалки элементарно – три листа железа свариваются между собой и специальным креплением присоединяются к мотоблоку. Простота конструкции и малое число составляющих деталей позволяют ее изготовить начинающему механизатору сельскохозяйственного труда, который умеет работать со сварочным аппаратом.

Как сделать окучник

Наиболее простым окучником является листерный тип, который представляет собой два пикообразно сваренных крыла из листового железа толщиной не менее 2-3 мм. Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, острие которых пронзает и разрыхляет землю, поэтому каждый огородник, планирующий сделать простую картофелекопалку своими руками, должен предварительно сделать чертежи приспособления с учетом приемлемой для него ширины междурядий, которая обычно им выдерживается при посадке картофеля. Как правило, это примерно 60 см, а промышленные окучники имеют ширину всего 30 см.

Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого от 30 до 60 см, а высота – примерно 30 см. Этот элемент окучника сгибается по высоте треугольника, тем самым получится острие, пронзающее землю, к нему привариваются небольшие прямоугольники в виде крыльев, размах которых и будет равняться ширине междурядий. К основному треугольнику привариваются веерообразно 7-10 прутьев длиной примерно 30 см. Для лучшей жесткости острие треугольника усиливается железной планкой толщиной не менее 3 мм.

Важно!
Жесткая стойка-крепление не даст перегрузить двигатель мотоблока во время работы.

Крепление картофелекопалки

Для крепления картофелекопалки к мотоблоку понадобится металлический прямоугольник 50*520 мм, толщина металла которого не менее 10 мм. На нем просверливаются отверстия для регулирования глубины погружения острия копалки в грунт во избежание разрезания клубней. Имеет смысл усилить жесткость острия и крыльев, соединив края крыльев железной пластиной, к которому приварится стойка конструкции, несущая на себе всю нагрузку земельных работ при сборке урожая картофеля, по возможности эту металлическую деталь предварительно можно закалить.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.

Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

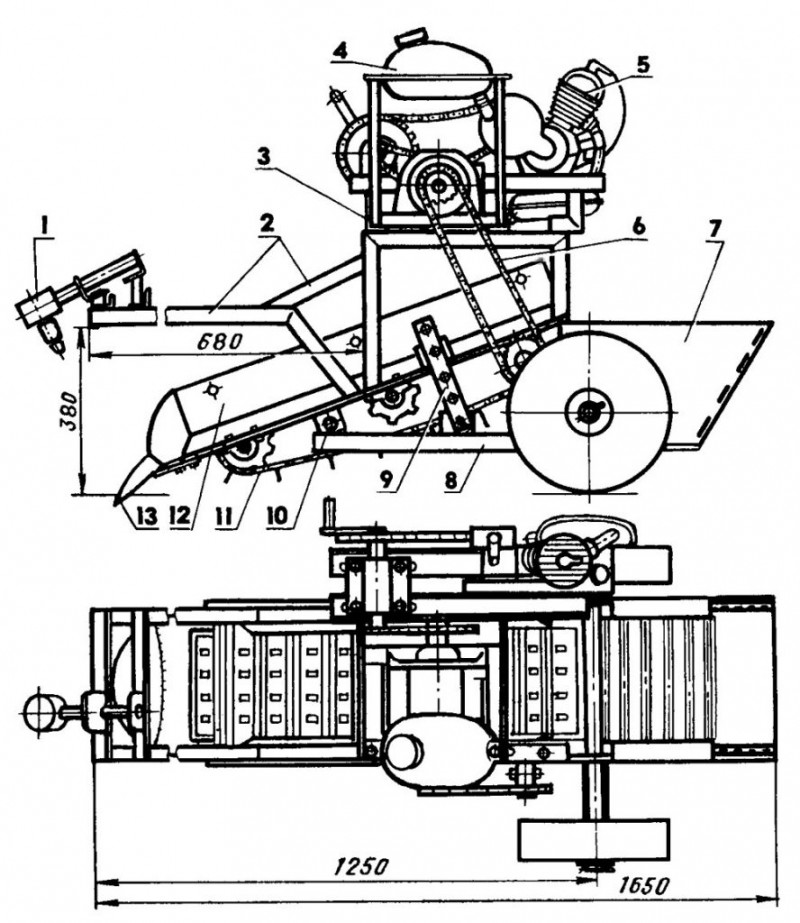

Транспортёр для лучшей очистки

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.

2. Нож-лемех делают из листовой стали.
3. К каркасу крепят валики для ленты транспортёра.
4. Собирают ленту транспортёра и устанавливают.
5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
6. Ставят колёса.

Основная задача — выполнить сборку транспортёра с высокой точностью. Устройство имеет движущиеся делали и будет работать в условиях экстремальной запылённости. От надёжности узла зависит скорость уборки урожая.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

Конвейерная копалка для тяжелых тяговых устройств

Для сельскохозяйственной техники тяжелого класса требуется и соответствующее навесное оборудование, ведь работы проводятся на больших площадях. Это значит, что труд должен быть максимально механизирован. Так, конвейерная копалка — это самая сложная по конструкции картофелекопалка, имеющая наибольшее число вращающихся элементов.

Собранный таким агрегатом урожай практически готов к закладке в хранилища (клубни целые и чистые). Высокая производительность обеспечивается за счет того, что навесное оборудование для тракторов предусматривает двухрядную обработку, а не по 1 ряду, которую обеспечивает работа с мотоблоком.

Изготовить такой универсальный конвейер самостоятельно крайне сложно. Заводские модели стоят дорого, но крупные сельхозпредприятия могут приобрести готовые конструкции. Например, для качественной и быстрой уборки урожая с помощью мини-трактора предназначены навесные двухрядные картофелекопалки ДТЗ-2В или DK-2T.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

• швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
• уголки металлического типа в 3 и 4 см по сечению;
• арматура из стали с диаметральным сечением в 1 см;
• листовой металл в 0,5 см;
• набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

• Различные размеры.
• Разные конструктивные методики.
• Размер рабочей полосы.
• Необходимость прополки.
• Возможность очищать картофелины от налипшей земли.

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

Встречаются такие виды копалок:

• Веерная (другое название — стрельчатая).
• Грохотная (вибрационная).
• Транспортерная (ленточная или конвеерная).
• Барабанная.

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

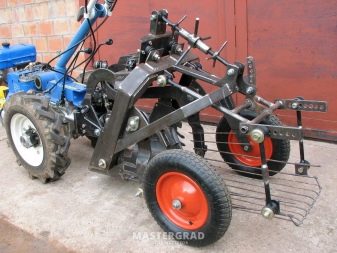

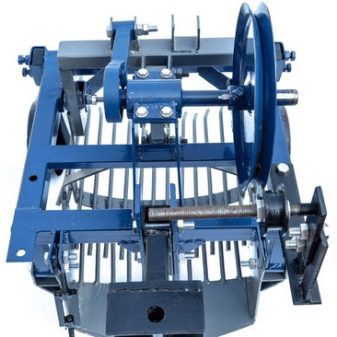

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

• Агрегат захватывает довольно обширную полосу — примерно 40 см.
• Лемех заглубляется в почву на 25 см.
• Потеря урожая невелика. Она зависит от сорта картофеля и рыхлости почвы. Минимальное значение — 2%, максимальное — 10%.

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

Транспортерная картофелекопалка

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Смотрите видео, как работает копалка с гидроприводом:

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.

Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Это интересно: дисковый окучник для мотоблока Нева МБ 2.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

Особенности грохотных конструкций

Любой мотоблок с картофелекопалкой имеет свои особенности, в том числе грохотная конструкция.

Создание вибрационной конструкции потребует наличие следующих инструментов:

• шлифовальное устройство углового типа;
• сварка;
• дрель или гравер.

Также необходимы будут крепежные элементы.

Как при любом варианте первоначально создается рама, которая будет нести всю конструкцию и элементы.

На раму уже осуществляется крепление дополнительных и основных элементов. Особенности:

• весь процесс создания регламентирован чертежом со всеми расчетами;
• крепления любого типа необходимо подготовить заранее;
• любое отклонение от проекта приводит к неправильной или неполноценной работе;
• после создания устройства нужна регулировка.

При самодельном изготовлении механизм может иметь значительные отличия от конвейерного варианта. Все зависит только от модели мотоблока, а также от возможностей создателя самодельного механизма.

Для создания грохотных конструкций вам понадобится сварка

Конструкция стрельчатых картофелекопалок

Стрельчатые конструкции являются наиболее простым вариантом для самостоятельного создания. Основные нюансы:

• не используются для почвы твердого типа;
• состоит только из ножа, взрывателя почвы и решетки из прутьев;
• форма расположения прутьев – веер.

Из-за расположения прутьев на механизме такой вариант еще называется веерным. Копка картофеля мотоблоком с веерной насадкой является простым процессом. После того как нож взрезает почву, она идет по прутьям вверх, что позволяет частично просеивать и захватывать клубни.

Картофелесажалка на мотоблок должна быть прочной и устойчивой к нагрузкам. Если это условие не будет выполнено, то произойдет деформация веера.

У данного агрегата имеются свои плюсы и минусы

Особенности грохотных конструкций

Любой мотоблок с картофелекопалкой имеет свои особенности, в том числе грохотная конструкция.

Создание вибрационной конструкции потребует наличие следующих инструментов:

• шлифовальное устройство углового типа;
• сварка;
• дрель или гравер.

Также необходимы будут крепежные элементы.

Важно! Все детали должны быть качественными. В противоположном случае уборка картофеля мотоблоком будет некачественной, а механизм не сможет прослужить долго

Как при любом варианте первоначально создается рама, которая будет нести всю конструкцию и элементы.

На раму уже осуществляется крепление дополнительных и основных элементов. Особенности:

• весь процесс создания регламентирован чертежом со всеми расчетами;
• крепления любого типа необходимо подготовить заранее;
• любое отклонение от проекта приводит к неправильной или неполноценной работе;
• после создания устройства нужна регулировка.

Важным моментом является то, что грохотная конструкция может иметь различные особенности в зависимости от требований. Например, существует двухэксцентриковая вибрационная копалка.

При самодельном изготовлении механизм может иметь значительные отличия от конвейерного варианта. Все зависит только от модели мотоблока, а также от возможностей создателя самодельного механизма.

Ручная картофелекопалка своими руками

Эти поворотные вилы захватят сразу 28 см грядки. Основная нагрузка распределяется на ноги: ими при работе вдавливают вилы в землю. Поднимают грунт усилием ноги на рычаг — именно это разгружает спину. Поэтому пожилые садоводы с болями в спине предпочитают исключительно эту модель. А пользоваться ими просто:

1. Рядом с картофельным кустом надо вонзить в землю зубья;
2. Затем левой ногой нажать на дугу и заглубить зубья в землю;
3. Далее наклоняем черенок справа от себя, как можно ниже;
4. Вернуть черенок в вертикальное положение и наступить правой ногой на рычаг;
5. Тогда зубья направятся вверх и поднимут картофель, причем без земли, которая осыпается между зубьями.

Эта копалка не травмирует клубни, а подкапывает их снизу.

Достоинства уникальной конструкции универсальной картофелекопалки и одновременно рыхлителя таковы:

1. Глубокая обработка грядки без оборота пласта;
2. Максимальная производительность труда;
3. Минимум физических усилий при выкапывании картофеля либо обработке пласта;
4. Изготавливается данная картофелекопалка своими руками.

Специальные модели при выкапывании корнеплодов производительнее и удобнее обычной лопаты. Но для первичной обработки целины они не предназначены.
