Экологичность, надежность, безопасность и ещё множество плюсов у коаксиальных дымоходов для газовых котлов!

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Принцип работы коаксиального дымохода

Само понятие «коаксиальность» обозначает дословно «соосность». Это многое сразу объясняет. Дело в том, что коаксиальный дымоход представляет собой сочетание двух соосно расположенных труб. Во внешнюю, большого диаметра, вставлена внутренняя с меньшим. Таким образом, образуется сочетание двух совершенно независимых друг от друга каналов. Точное позиционирование внутренней трубы во внешней обеспечивается наличием специальных перемычек, вкладышей, распорок – в зависимости от конкретных особенностей модели.

Основополагающий принцип конструкции коаксиального дымохода можно объяснить очень просто – «труба в трубе»

Для чего это делается? Все очень просто:

• Внешний канал, образованный просветом между стенками двух труб, служит для подачи воздуха с улицы, необходимого для процесса горения топлива (газа).
• Внутренняя полость малой трубы становится каналом, по которому продукты сгорания газа выводятся на улицу и выбрасываются в атмосферу.

Стрелками хорошо показаны направления движения воздуха, забираемого с улицы, и продуктов сгорания, выводимых наружу.

Понятное дело, что для обеспечения такого перемещения потоков требуется какая-то принудительная сила. В ее роли выступает встроенный в конструкцию котла вентилятор, то есть коаксиальный дымоход может устанавливаться на модели «турбированного» типа, с принудительной подачей воздуха и отводом газов, оснащенные горелкой закрытого типа.

При этом производитель оговаривает максимально допустимую длину системы. — для того чтобы оба процесса проходили сбалансировано и обеспечивали устойчивую работу горелки во всех режимах, равномерное и полное сгорание газа. Чрезмерное увеличение длины коаксиальной трубы, а также перенасыщенность трассы изменениями направления, приводят к недопустимому возрастанию сопротивления потокам, к образованию ненужных завихрений, препятствующих нормальной подаче воздуха и отводу газов. Обычно стараются коаксиальных дымоход исполнять длиной не свыше 2 ÷ 3 метров, хотя бывают и исключения. Все это в обязательном порядке указывается в технической документации котла.

Самая распространенная схема установки коаксиального дымохода – горизонтально с проходом через ближайшую к котлу внешнюю стену на улицу.

Обычное расположение коаксиального дымохода – горизонтальное, с проходом через ближайшую к установленному (навешенному) котлу внешнюю стену. Возможно и вертикальное расположение, но в частном строительстве или при оборудовании автономной системы отопления в городской квартире к такой схеме прибегают крайне редко. В связи с этим подобные расположения в настоящей статье рассматривать не станем.

Цены на коаксиальные дымоходы разных производителей

коаксиальные дымоходы

Правила установки системы

Вертикальная коаксиальная труба монтируется на порядок проще горизонтальной системы. Но вывести дымоход на крышу не всегда возможно. Так вот, если вы хотите, чтобы коаксиальная труба была установлена верно, нужно соблюдать несколько простых требований.

Так, нельзя устанавливать систему ниже уровня земли. Если расстояние от выходного отверстия до земли менее 1,8 метра, то устанавливается дефлекторная решетка, защищающая трубу от попадания грязи. Если в вашем регионе имеют место сильные ветры, то вполне возможно, что котел будет тухнуть и работать не на полную мощность. Установив жестяной заслон, можно целиком и полностью решить эту проблему. Конечно, желательно доверить подобные работы специалистам, которые устанавливали отопительное оборудование, но если такой возможности нет, то, соблюдая данные требования, вы сможете справиться своими силами.

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi

Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм

Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы

При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм. Коаксиальный дымоход Viessmann

Коаксиальный дымоход Viessmann

В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

• СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 365 hits)
• СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 2 664 hits)
  dec007f9af930ef54d024d0bebe54610.jpg:large

  4d01afbefb8dd909a26bbcb60c52edcf.jpe

• Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 6 592 hits)

2020 stylekrov.ru

• Безопасность
• Виды крыш Мансардная
• Плоская
• Скатные
• Стеклянная

Кровельные материалы

• Керамопласт

Натуральные
Ондулин
Поликарбонат
Шифер
Кровельные работы
Мягкая кровля
Металлическая
Ремонт и облуживание

• Виды работ

Герметики
Протекание
Стропильная система

• Мауэрлат

Обрешетка
Черепица

• Гибкая

Металлочерепица
Устройство кровли
Утепление и изоляция

• Гидро- и пароизоляция

Теплоизоляционные материалы
Утепление
Двутавры и швеллеры
Элементы крыши

• Вентиляция

Водостоки
Дымоходы
Конек
Лестницы
Отлив
Снегозадержатели
Фронтон

Что должен знать каждый

Коаксиальные дымоходы устанавливаются и работают в паре с газовым оборудованием. Можно говорить о том, что эта конструкция в разы повышает эффективность работы газового оборудования, а также улучшает пожаробезопасность, что крайне актуально. Сам по себе термин «коаксиальный» необходимо понимать как систему «труба в трубе». По сути, это труба большого диаметра, внутрь которой вставлена такая же, но меньшая по диаметру. Конструкция дымохода достаточно простая и почти не имеет сложных узлов. Именно поэтому работы нередко выполняются своими руками. Тем не менее при отсутствии опыта лучше доверить это дело специалистам, тем более что речь идет о таком взрывоопасном веществе, как природный газ. Давайте поближе познакомимся со всеми интересными моментами, преимуществами и недостатками установки, а также особенностями таких дымоходов.

Какой дымоход выбрать для газового котла

Ведущие компании по изготовлению конденсационных газовых агрегатов такие как Viessmann, Buderus и Baxi изготавливают установки с патрубками нестандартных диаметров. В этом случае использование одноименных фирменных дымоходов является оптимальным вариантом. В остальных случаях для установки коаксиального дымохода достаточно подобрать соответствующий диаметр трубы и материал дымохода.

Наиболее распространенными материалами для изготовления коаксиальных труб служат алюминий, жаростойкий пластик и легированная сталь. Алюминиевые дымоходы широкого распространения на территории РФ не получили из-за высокой стоимости.

Пластиковые двухканальные дымоходы

Такой дымоход рассчитан на нагрев до +210 С и используется в комплексе с конденсационным газовым оборудованием. К достоинствам таких труб относится:

• Малая эксплуатационная масса;
• Доступная цена;
• Простота монтажа.

Использование пластиковых дымоходов ограничивается тем, что механическая прочность таких устройств невысока. Кроме этого, такой дымоход может работать только в режиме низкотемпературного газоотвода. Что исключает возможность его подключения к обычному газовому котлу.

Коаксиальные дымоходы из нержавеющей стали

Такая труба отличается устойчивостью к воздействию кислот, а максимально возможная температура нагрева составляет 540 – 550 С. Существует два типа коаксиальных дымоходов из нержавеющей стали:

• Без утепления. Такие конструкции отличаются простотой и надежностью, однако требуют дополнительной теплоизоляции для уменьшения конденсации отработанных газов. К достоинствам этих дымоходов относится длительный срок службы и возможность использования с любым отопительным оборудованием;
• Утепленные конструкции могут подключаться как к котлам с принудительным удалением отработанных газов, так и к установкам, работающим на естественной тяге. Такие дымоходы нередко используются в качестве коллективного газоотвода. Срок службы трубы не менее 35 лет.

Выбор коаксиального дымохода обусловлен, прежде всего, рекомендациями изготовителя отопительного котла.

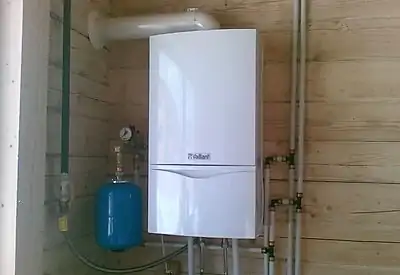

Устройство дымохода для настенного газового котла

Принцип работы коаксиального дымохода выглядит следующим образом.

По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.

По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.

Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.

Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.

В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:

• коаксиальная труба из 2 сегментов: один для вертикального участка от котла, второй для горизонтального, для вывода через стену;
• поворотное колено 90 градусов, 1 штука;
• герметичные прокладки, обжимные хомуты;
• декоративные накладки, как опция.

В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дымоходу.

Коаксиальные трубки и соединительные элементы к ним изготавливаются из стали и окрашиваются белой жаростойкой эмалью. Некоторые производители изготавливают наружный элемент из пластика для лучшей теплоизоляции. Наиболее распространённый типоразмер коаксиального: диаметр наружной трубы 100 мм, внутренней — 60 мм. Трубы большего диаметра встречаются на конденсационных котлах, обладающих наиболее высоким КПД и низкой температурой выхлопных газов. Увеличение диаметра в таких котлах является мерой для снижения количества образующегося конденсата.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла, потому что не придется устанавливать систему принудительной вентиляции. Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.
