Нужна вентиляция в деревянном доме
В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.
Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.
Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.
Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.
Как повысить качество работы вентиляции
Открытые форточки
Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.
Проветривание при помощи окон
Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.
При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.
Приточные клапаны
Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.
Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.
Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.
Вытяжные вентиляторы
В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.
Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.
Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.
На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).
Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.
Приточно-вытяжная вентиляция
Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.
Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.
Клапан приточный оконный
Как было обещано выше, дадим небольшую информацию о вентиляционном клапане для пластиковых окон. Начнем с того, что герметичность пластиковых окон привела к большим проблемам. Многие производители тут же откликнулись на требования потребителей. Так в оконные рамы стали вставлять различные устройства, через которые воздух стал проходить в помещения. К примеру:
- стали использоваться профили вентилируемого типа;
- устанавливались ограничители открывания рам и фрамуг;
- использовались уплотнители с частичной проницаемостью воздуха через них;
- монтировались штапики, в конструкции которых присутствовала открывающаяся задвижка.
Ограничитель открывания рам пластикового окнаИсточник www.ufa-okoshko.ru
Оконные приточные клапаны получили большую популярность среди потребителей за счет высокой эффективности воздухообмена. На рынке они представлены тремя видами:
- Фальцевые. Это устройство врезается в раму окна. То есть установку можно провести на действующую оконную конструкцию, не меняя другие части или элементы. Есть у этой разновидности один недостаток – невысокая производительность до 5 м³/час. Но это самые дешевые клапаны.
- Щелевые. Эти модели устанавливаются в зазор между рамой и створкой. Именно это и усложняет процесс монтажа. В остальном приборы лучше фальцевых за счет более эффективного воздухообмена – до 20 м³/ч. Размер приточников ограничен только длиною зазора.
- Накладные. Эти приточные клапаны на пластиковые окна устанавливаются в процессе монтажа стеклопакета. И это с одной стороны минус. Другая отрицательная сторона – приспособления пропускают через себя много шума, поэтому их не рекомендуют устанавливать в домах. Но устройства обладают высокой производительностью – до 100 м³/ч. Их можно устанавливать как в глухих, так и в открывающихся окнах.
Видео описание
В видео рассказывается об оконном приточнике, как производится установка клапана в окно:
Коротко о главном
Что собой представляет приточный вентиляционный клапан, принцип его работы, для каких целей предназначен.
Преимущества и недостатки устройства, на что необходимо обратить внимание, выбирая его.
Технология установки, нюансы монтажного процесса.
Оконный приточник: разновидности, отличительные особенности, видео – как установить простейший клапан на пластиковое окно.
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

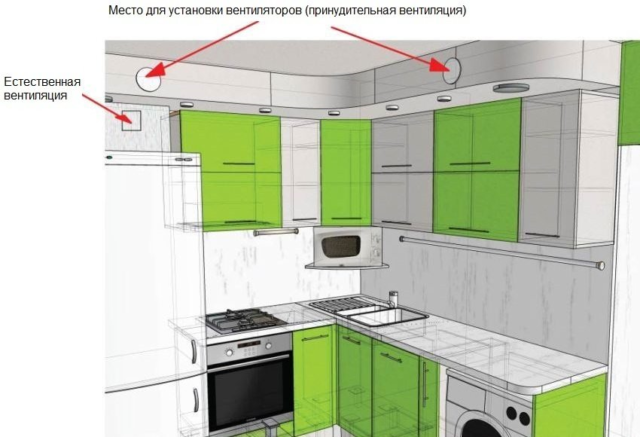

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.

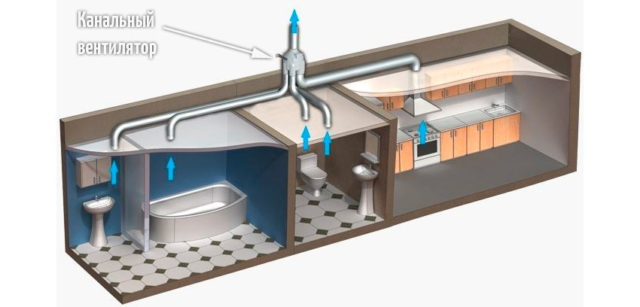

- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
https://youtube.com/watch?v=0ifF6UXiYKs
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Организация вентиляции с выходом в стену
Система жизнеобеспечения домостроения в плане фильтровентиляции не может быть построена на каком-то одном принципе. Здесь важен комплексный подход. Постоянный воздухообмен можно обеспечить лишь при наличии достаточного притока. Поэтому важны естественные пути проникновения чистого воздуха и вентиляция в стене принудительного действия. В первом случае речь идет о проветривании дома путем открытия окон.
Естественная вытяжка
Естественная вентиляция через стену без вентилятора с регулируемой подачей воздуха
Под естественной вытяжкой понимают комплекс мероприятий по организации вытяжных каналов без применения принудительно работающих вентиляторов. По причине малой производительности и зависимости от состояния погоды на улице такие системы нуждаются в хорошем притоке воздуха. Оборудуя дом вентиляционной трубой естественного действия, необходимо подумать о выходе ее в каждое помещение здания и об оборудовании таких пространств приточными клапанами, которые устанавливают на стене, противоположной отверстию вытяжки.
Естественная фильтровентиляция полезнее для организма человека, так как движение потока массы не создает нежелательных сквозняков. Объем перекачки находится в пределах 0.9-0.7 кубометров в час.
Установки принудительного действия
В сравнении с естественной очисткой, вытяжка через стену на улицу принудительного действия имеет электродвигатель с крыльчаткой, который высасывает из квартиры отработанный воздух. В зависимости от площади конкретной комнаты или всего здания в целом, такие агрегаты могут иметь разную производительность. Полноценная схема снабжена также приточными вентиляторами, нагнетающими массы с улицы внутрь, которые работают одновременно с вытяжными.
Скорость движения потока воздуха в доме в таких условиях достигает 5.5 – 3 куба в час, что ощутимо как легкое дуновение. Поэтому такие установки могут приносить дискомфорт для особо чувствительных людей.
Комбинированное устройство вентиляции
Устройство приточного клапана
Схема смешанной фильтровентиляции построена на принципе прокладывания сети разветвленных рукавов для естественной конвекции воздушных масс и оборудовании отдельных комнат приточными клапанами. В добавление ко всему этому в местах наибольшего скопления паров и влаги организуют принудительную вентиляцию через стену на улицу в виде накладных приборов.
Такая система является наиболее продуктивной, так как позволяет гибко подходить к вопросу очистки. При хорошей внешней тяге можно не пользоваться электрооборудованием, тем самым экономя средства.
Система с параллельным подключением воздуховодов
Главная идея, ради которой затевалась разработка достаточно громоздкой системы, сводится к возможности сделать вентиляцию предельно малошумной и одновременно получить возможность использовать тепло за счет перегретого воздуха, поднимающегося над плитой в кухне. Приемный срез вытяжки кухни располагается на высоте 65-70 см над плоскостью варочной панели, температура отходящего воздуха достигает 80-130оС. За час кухня выдает 120-150 кубов горячего воздуха, энергию которого можно использовать для обогрева всего помещения частного дома.
Для вентиляции кухни с газовыми плитами замкнутый цикл не применяется, воздух после охлаждения и очистки, не возвращается в помещение, а выбрасывается по общей вентрубе на крыше.
Кухни с централизованным вентилированием не нуждаются в вентиляции с естественным удалением воздуха, поэтому кухонное помещение частного дома может располагаться где угодно, от подвала до чердака. Часто такое помещение даже не имеет оконных проемов или вентиляционных фрамуг.
Единственным недостатком параллельной схемы вентиляции считается потребность в достаточно больших и громоздких коробах увеличенного сечения. В каждое кухонное помещение приходит как минимум два воздуховода – для подачи чистого воздуха и отбора загрязненного потока. Если нет подвесных потолков, то интерьер кухни может выглядеть не очень эстетично.
Система достаточно эффективная, но самостоятельно рассчитать и спланировать проект вентиляции кухни в частном доме своими руками по приведенной схеме очень непросто. Лучше всего купить готовую документацию со спроектированными воздуховодами, управляющей арматурой и вентиляционной аппаратурой. В этом случае оборудовать кухню и жилые помещения частного дома системой вентиляции вполне по силам даже слесарю – любителю. Но подключение и настройку лучше доверить специалистам.
Спаренная схема вентиляции кухонной комнаты
В типовой планировке расположения комнат обычного частного домостроения санузел, ванная и кухня практически группируются в одном месте. Такой выбор обусловлен двумя факторами, схемой прокладки систем водоснабжения и канализации и разводкой воздуховодов вентиляции дома. Удобнее всего грязный воздух санузла ванны и кухни удалять по одним каналам.
Чаще всего вентиляционный канал идет от санузла, пересекает ванную комнату, соединяется с кухней и выводится за пределы дома, чаще всего на крышу или через стену дома. Из-за значительной протяженности каналов и перепадов давления, системы вентиляции каждой из комнат приходится оборудовать принудительным вентиляторным забором воздуха из помещения.
Чтобы избежать перетекания загрязненного воздуха между комнатами, встраиваемые вентиляторы оборудуются обратными клапанами-заслонками. Если в частном доме труба для сброса отработанных воздушных потоков, выведена на крышу, то вентиляторы для приточно-вытяжной системы должны быть оборудованы переточными клапанами. Это нехитрое устройство в виде клапанной коробки с качающейся заслонкой. Для ванной и туалета оно может быть вмонтировано в корпус вентилятора или установлено за ним.
Для кухни ситуация несколько отличается. Во–первых, в помещении кухни с газовым шкафом или плитой, наличие естественной вентиляции с отдельной вытяжной трубы всегда было и остается одним из главных требований газовщиков и пожарных инспекторов.
Во-вторых, давление воздушного потока в вентиляционном канале, пришедшего в кухню из ванной комнаты и санузла немного выше, чем в кухонном помещении. Поэтому переточный клапан в условиях кухонной вентиляции работает очень неустойчиво. В результате, нормальную вентиляцию помещения обеспечить только при включенной вытяжке. После ночного застоя атмосфера кухни покажется достаточно душной и затхлой.
Улучшить ситуацию можно, если сделать вентиляцию на кухне в частном доме с отдельной вытяжной трубой. Если по условиям строительства частного дома нет возможности пробить трубу на крышу, специалисты советуют вывести вентиляцию кухни в частном доме через стену.
Расположение и размеры каналов вентиляции
Минимальный размер стороны канала естественной вентиляции — 10 см., а минимальная площадь сечения — 0,016 м2., что примерно соответствует диаметру стандартной трубы вентканала — 150 мм.
Канал минимального размера обеспечит вытяжку воздуха в объеме 30 м3/час при длине вертикальной трубы более 3 м. Для повышения производительности вытяжки увеличивают площадь сечения канала или длину канала. Каналы длиной менее 2 м. не обеспечивают необходимой интенсивности естественной вентиляции.
На практике длина канала вентиляции на этаже обычно задается конструктивными соображениями — числом и высотой выше расположенных верхних этажей, высотой чердака, длиной трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Делается это для того, чтобы сила тяги в каждом канале на этаже была примерно одной и той же.
Размеры сечения каналов на этаже то же часто делают одинаковыми, но уже из конструктивных соображений — так удобнее. Производительность канала вентиляции в том или ином помещении этажа настраивают, выбирая размер вентиляционной решетки.
Каналы вентиляции из помещений дома на разных этажах размещают рядом, объединяя их в блок каналов вентиляции.
Из конструктивных соображений, несколько вентиляционных каналов из помещений одного этажа стараются проложить рядом, в одном месте — создают блок каналов вентиляции.
Примеры рационального объединения вытяжных вентиляционных каналов на этаже в один блок (стояк). |
Блок каналов вентиляции в каменных домах обычно размещают внутри несущей внутренней стены дома или пристраивают к стене.
Блок выкладывают из кладочных материалов, например, кирпича. В кладке из кирпича удобно делать каналы сечением, кратным размерам кирпича с учетом толщины швов — 140х140 мм. (1/2 х 1/2 кирпича, 196 см2) или 140х270 мм. (1/2 х 1 кирпич, 378 см2)
Блок керамзитобетонный вентиляционный двухканальный 390х190х188 мм. Проходное сечение одного канала 168 см2Бетонные блоки для кладки каналов вентиляции в частном доме. Высота блока 33 см., ширина 25 см., толщина стенки 4 см. Проходное сечение одного канала 12х17 см. (204 см2)
Выпускают пустотелые бетонные блоки, специально предназначенные для кладки вентиляционных каналов.
Блок каналов вентиляции из кладочных материалов обязательно должен иметь опору на фундамент или на железобетонное перекрытие.
В иных случаях, например, в деревянных или каркасных домах, блок каналов вентиляции собирают из пластмассовых или стальных оцинкованных труб. Блок из труб закрывают коробом.
Как несколько каналов объединить в один канал
В частном доме число каналов невелико, поэтому объединять потоки воздуха из нескольких каналов (помещений или этажей) в один, как это часто делают в многоквартирных домах, нет необходимости. Каждый канал естественной вентиляции в частном доме должен начинаться в помещении и заканчиваться в оголовке на крыше. Любое объединение двух и более каналов ухудшает работу вентиляции.
В некоторых случаях все же возникает необходимость несколько каналов совместить, объединить в один общий канал естественной вентиляции.
Читайте: Как несколько каналов объединить в один общий канал вентиляции
Производительность канала вентиляции
Производительность одиночного канала вытяжной вентиляции сечением 12х17 см.(204 см2) из бетонных блоков в зависимости от высоты канала и температуры в помещении:
Производительность каналов естественной вентиляции сечением 12 х 17 см. (204 см2) в зависимости от высоты канала и температуры в помещении (при температуре наружного воздуха 12 оС)
Чтобы определить производительность для промежуточных значений высоты канала, постройте график зависимости по осям: высота канала и производительность.
Подобные таблицы можно найти для каналов вентиляции, которые сделаны из других материалов.
Впрочем, для каналов вентиляции такого же сечения (204 см2), но выполненных из других материалов, производительность будет отличаться от указанной в таблице незначительно.
Для канала другого сечения величину производительности из таблицы допустимо пропорционально увеличить или уменьшить.
Для увеличения производительности канала вентиляции одной и той же высоты необходимо пропорционально увеличивать площадь сечения канала. Для этого, например, выбирают бетонный блок с отверстием большего размера, или используют для вентиляции одного помещения два или три канала указанного выше размера.
Варианты организации приточной вентиляции
Увеличить приток воздуха в квартиру можно естественным или принудительным способом.
Естественная приточная вентиляция организовывается посредством клапанов, вставляемых в окна, балконные двери или непосредственно в стену дома через вентиляционное отверстие:
- Оконный клапан вставляется в пластиковые окна либо на этапе изготовления, либо врезается специалистами уже в имеющиеся оконные рамы и позволяет обеспечить доступ воздуха через герметично закрывающиеся створки.
- Стеновой клапан монтируется в специально проделанном технологическом вентиляционном отверстии в стене. На отечественном рынке строительных материалов имеются многочисленные варианты стеновых клапанов, предназначенных для естественной вентиляции. Конструкционно они состоят из трубы с теплоизоляцией, наружной защитной решетки и фильтра, регулятора объема притока воздуха. Регулятор позволяет простым поворотом увеличивать приток наружного воздуха в теплое время, либо снижать его до минимума зимой или в дождливую погоду.
Принудительные приточные вентиляционные приспособления более многочисленны и разнообразны. Отличительная их черта – наличие вентилятора, создающего принудительный приток воздуха через вентиляционное отверстие. Устройства делятся на несколько видов:
-
Механические вентиляционные устройства. Представляют те же стенные фильтры, только снабженные внутри вентилятором, подключенным к электропитанию. В случае необходимости они снабжаются подогревом внешнего воздуха и фильтрами для его очистки.
-
Бризеры. Эти установки представляют собой готовый механизм, снабженный вентилятором принудительного нагнетания и фильтром тонким очистки, позволяющим задерживать не только крупный мусор, но и пыль, пыльцу, и т.д.
- Приточные воздуховоды. Самая сложная конструкция, состоящая из разветвленной системы рукавов. Позволяет распределить свежий воздух по всем комнатам квартиры. Воздуховоды прокладываются под потолком и маскируются подвесными потолками или декоративными коробами. Нагнетание воздуха производится вентиляционными установками, монтируемыми близ входных отверстий.
Выбор того или иного варианта производится исходя из объемов проветриваемого помещения, финансовых возможностей заказчика и прочих нюансов.
Типы вентиляционных систем для помещений
На сегодняшний день вентиляцию через стену принято разделять на три вида в зависимости от типа циркуляции воздуха:
- С естественной циркуляцией (самый не эффективный вид вентиляции в помещении, в особенности, если оно защищено от сквозняков металлопластиковыми окнами и дверьми);
- Системы с отводом воздуха в принудительном режиме (в качество воздухоотвода в основном выступает специальный вентилятор);
- Система смешанного типа.
Вентиляция через стену в частном доме либо квартире естественного типа не требует дополнительных энергетических затрат, так как является полностью автономной. В помещении данная система организована из продухов и каналов, которые имеют обязательный выход на улицу. В итоге в помещение постоянно поступает воздух, достаточную вентиляцию обеспечивают сквозные процессы.
К преимуществам такой системы вентилирования можно отнести:
- Естественные условия среды, безвредные для человека;
- Отсутствует необходимость подключать систему к электричеству;
- Дешевизна в монтаже и обслуживании;
Есть у естественной вентиляции и существенный недостаток, связанный с тем, что для нормальной работы системы температура воздуха в помещении должна быть выше, чем в помещении. В ином случае тяга будет нулевой, и система будет полностью бесполезной.
Встретить естественные вентиляции в стене можно только в старых частных домах либо старых многоэтажках. В новостроях принято использовать системы с принудительной тягой. Причина этого выбора довольно проста – для нормального функционирования естественной вентиляции необходимо наличие сквозняка в помещении. В старых домах сквозняк создавался за счет щелей в окнах и дверях, новые металлопластиковые окна и двери минимизируют сквозняки и не дают системе функционировать нормально.
Способы организации вентилирования через фронтон
К основным способам вывода вентиляции через фронтон относятся: установка вентиляционных клапанов, монтаж решеток и слуховых окон, а также возведение проветриваемого фронтона.
Все три способа считаются взаимозаменяемыми и взаимодополняемыми. При этом каждый из них может существовать отдельно или быть частью системы, содержащей аэраторы, турбодефлекторы и продухи.
Установка вентиляционных клапанов
Вентиляционные клапаны – не самый дешевый, но весьма удачный вариант. Особенно, если речь идет о наиболее современных моделях.
Помимо обновления воздуха они способны:
- регулировать объем поступающего воздуха;
- снижать уровень шума;
- направлять воздушный поток на радиатор отопления;
- осуществлять фильтрацию.
Принцип действия устройства прост: захватывая нужный объем воздуха снаружи, оно фильтрует его, направляет в шумопоглотитель, а после – на радиатор. Так в дом попадает теплый свежий поток.
При этом движение воздуха может инициироваться разницей внешнего и внутреннего давления или запускаться механическим способом при помощи вентилятора.
Установка вентиляционного клапана осуществляется в несколько этапов:
- Сверление сквозного отверстия под нисходящим углом в 5 градусов – это необходимо для отвода влаги, случайно попавшей снаружи.
- Монтаж трубы и утеплителя.
- Крепление корпуса к фронтону.
- Установка крышки.
Для реализации функции подогрева воздуха корпус клапана нужно размещать прямо над радиатором отопления. Необходимая дистанция указывается в инструкции к устройству.
Монтаж решеток и слуховых окон
Решетки и слуховые окна обычно используют для организации воздухообмена на холодных чердаках.
Для мансарды этот способ не подходит, так как в холодное время года нарушает комфортный температурный режим.
По форме и решетки, и слуховые окна могут самыми разными: от традиционных кругов и овалов, до изогнутых треугольников и многоугольников. Их основное предназначение – прокладка естественного воздуховода через фронтон. Поэтому и конструкция у них самая простая. В нее входят коробка и наличник.
Установить такую конструкцию под силу даже начинающим строителям. Для этого нужно:
- В стене фронтона проделать отверстие, подходящее по размерам и форме к приобретенной решетке.
- Установить изделие в образовавшийся проем.
- Прикрепить снаружи наличник.
По нормативам, нижняя точка решетки или слухового окна должна располагаться на отметке 80-100 см от верхней точки перекрытия. Только так будет обеспечен эффективный и регулярный воздухообмен.
Еще одно правило установки решеток и слуховых окон касается расположения на них жалюзи.
При монтаже они всегда должны быть направлены вниз. Даже в том случае, если конструкция изделия позволяет менять угол их раскрытия.
Обустройство проветриваемых фронтонов
Принцип создания вентилируемых фронтонов заключается в обустройстве зазоров между материалами с разными теплотехническими свойствами.
Есть два способа:
- В один уровень, когда зазор устанавливается между внешней отделкой и ветрозащитной пленкой.
- В два уровня, когда необходимо оставить небольшие расстояния между внешней отделкой и пленкой, а также между пленкой и утеплителем.
Первый способ можно применять только при использовании мембранного полотна вместо классической полиэтиленовой пленки. В отличие от пленки, мембрана обеспечивает беспрепятственный выход конденсата из утеплителя. Поэтому между ними зазор не нужен.
Сам зазор принято обустраивать при помощи деревянных брусков толщиной в 2-3 см. При их вертикальном расположении допускается сплошной монтаж, когда бруски плотно прилегают друг к другу по всей высоте фронтона.
При горизонтальном расположении необходимо крепить их на достаточном для монтажа отделки расстоянии. Иначе естественному движению воздушных масс будет создано препятствие.
Выводы и полезное видео по теме
Чтобы подобрать подходящую модель приточного клапана, важно изучить конструкцию приспособления, его принцип работы, оценить лучшие модели. В этом поможет подборка предложенных ниже видео
Принцип работы, конструктивные особенности приточного клапана:
Рекомендации по выбору проветривателя:
Обзор лучших моделей:
Клапан приточной вентиляции становится практичной альтернативой открытой фрамуге, обеспечивая эффективную подачу воздуха с улицы при закрытых окнах. Его использование позволяет запустить свежий воздух, не остужая помещение, не допуская в него большого количества пыли, аллергенов. Но, выбирая подходящую модель, стоит изучить виды проветривающих устройств, оценить продукцию ведущих производителей.
